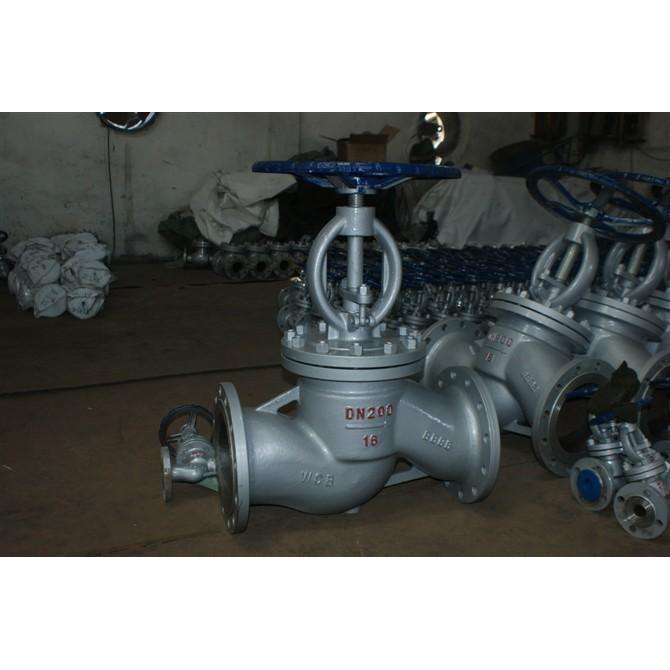

產品名稱：	蒸汽截止閥	產品型號：	J41H
公稱通徑：	DN15～DN600	結構形式：	截止式
公稱壓力：	1.6MPa～16.0MPa	連接方式：	法蘭
適用溫度：	-29ºC～+570ºC	驅動方式：	手輪、傘齒輪、氣動、電動
閥體材質：	WCB、鑄鋼、碳鋼、鉻鉬鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、液體	生產廠家：	浦首閥門

產品說明

J41H蒸汽截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。公稱壓力1.6MPa-16.0MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

產品特點

1、結構簡單，制造和維修比較方便
2、工作行程小，啟閉時間短
3、密封性好，密封面間磨擦力小，壽命較長

執行標準

設計與制造	結構長度	法蘭尺寸	壓力-溫度	試驗-檢驗
GB12235	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

性能參數

型號		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
工作壓力（MPa）		1.6～16.0
適用溫度（℃）		≤425		≤150
適用介質		水、蒸汽、油品		弱腐蝕性介質
材料	閥體、閥蓋	碳素鋼		鉻鎳鈦不銹鋼
	閥桿	鉻不銹鋼		鉻鎳鈦不銹鋼
	密封面	堆焊鐵基合金	堆焊硬基合金	本體材料
	填料	石棉石墨、柔性石墨、聚四氟乙烯

壓力試驗MPa

公稱壓力	1.6	2.5	4.0	6.4	10.0	16.0
強度試驗	2.4	3.8	6.0	9.6	15.0	24.0
水密封試驗	1.8	2.8	4.4	7.4	11.0	18.0
上密封試驗	1.8	2.8	4.4	7.04	11.0	18.0
氣密封試驗	0.4-0.7

主要零件材料及性能

體蓋扳	閥桿	密封面	墊片(環)	填料	工作溫度℃	適用介質
WCB	2Cr13	13Cr STL 本體材料 尼龍	增強柔性石墨 1Crl3／柔性石墨 08軟鋼 0Cr18Ni9Ti OCr18Ni12Mo2Ti	柔性石墨 增強柔性石墨 SFB-260 SFP-260	≤425	水、蒸汽、油品
WC1	38CrMoAI 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	硝酸類
ZGCr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200	醋酸類

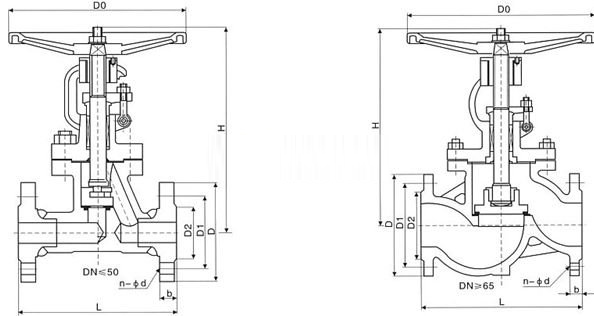

外形結構圖

主要外形尺寸PN l.6MPa

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
凸面法蘭 RF J41H J41Y J41W J41F J41N 16C 16P 16R 16I	10	130	90	60	40	14	4-Φ14	198	120
	15	130	95	65	45	14	4-Φ14	218	120
	20	150	105	75	55	14	4-Φ14	258	140
	25	160	115	85	65	14	4-Φ14	275	140
	32	180	135	100	78	16	4-Φ18	280	160
	40	200	145	110	85	16	4-Φ18	330	180
	50	230	160	125	100	16	4-Φ18	350	200
	65	290	180	145	120	18	4-Φ18	370	280
	80	310	195	160	135	20	8-Φ18	400	280
	100	350	215	180	155	20	8-Φ18	415	320
	125	400	245	210	185	22	8-Φ18	460	360
	150	480	280	240	210	24	8-Φ23	510	450
	200	600	335	295	265	26	12-Φ23	710	500
	250	650	405	335	320	30	12-Φ25	786	550
	300	750	460	410	375	30	12-Φ25	925	600

主要外形尺寸PN 2.5MPa

2.5MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
凸面法蘭 RF J41H J41Y J41W J41F J41N 25C 25P 25R 25I	10	130	90	60	40	16	4-Φ14	198	120
	15	130	95	65	45	16	4-Φ14	218	120
	20	150	105	75	55	16	4-Φ14	258	140
	25	160	115	85	65	16	4-Φ14	275	140
	32	180	135	100	78	18	4-Φ18	280	160
	40	200	145	110	85	18	4-Φ18	330	180
	50	230	160	125	100	20	4-Φ18	350	200
	65	290	180	145	125	22	8-Φ18	400	280
	80	310	195	160	135	22	8-Φ18	355	280
	100	350	230	190	160	24	8-Φ23	415	320
	125	400	270	220	188	28	8-Φ25	460	360
	150	480	300	250	218	30	8-Φ25	510	450
	200	600	360	310	278	34	12-Φ25	710	500
	250	622	425	370	332	36	12-Φ30	786	550
	300	698	485	430	390	40	16-Φ30	925	600

主要外形尺寸PN 4.0MPa

4.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
凹凸法蘭 MFM J41H J41Y J41W J41N 40 40P 40R 40I	10	130	90	60	41	35	14	4-Φ14	198	120
	15	130	95	65	45	40	16	4-Φ14	233	120
	20	150	105	75	55	51	16	4-Φ14	295	140
	25	160	115	85	65	58	16	4-Φ14	285	160
	32	180	135	100	78	66	18	4-Φ18	302	160
	40	200	145	110	85	76	18	4-Φ18	355	200
	50	230	160	125	100	88	20	4-Φ18	373	200
	65	290	180	145	120	110	22	8-Φ18	408	280
	80	310	195	160	135	121	22	8-Φ18	436	280
	100	350	230	190	160	150	24	8-Φ23	480	320
	125	4001	270	220	188	176	28	8-Φ25	588	360
	150	480	300	250	218	204	30	8-Φ25	611	400
	200	600	375	320	282	260	38	12-Φ30	720	400

主要外形尺寸PN 6.4MPa

6.4MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
凹凸法蘭 MFM J41H J41Y J41W J41N   64 64P 64R 64I	15	170	105	75	55	40	18	4-14Φ	195	400
	20	190	125	90	68	51	20	4-Φ18	228	160
	25	210	135	100	78	58	22	4-Φ18	275	180
	32	230	150	110	82	66	24	4-Φ23	325	200
	40	260	165	125	95	76	24	4-Φ23	360	240
	50	300	175	135	105	88	26	4-Φ23	410	280
	65	340	200	160	130	110	28	8-Φ23	450	320
	80	380	210	170	140	121	30	8-Φ23	485	360
	100	430	250	200	168	150	32	8-Φ25	537	400
	125	500	295	240	202	176	36	8-Φ30	631	400
	150	550	340	280	240	204	38	8-Φ34	646	450
	200	650	405	345	300	260	44	12-Φ34	813	500

主要外形尺寸PN 10.0MPa

10.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
凹凸法蘭 MFM J41H J41Y J41W   100 100P 100R 100I	10	170	100	70	50	35	20	4-Φ14	198	140
	15	170	105	75	55	40	20	4-Φ14	202	140
	20	190	125	90	68	51	22	4-Φ18	228	160
	25	210	135	100	78	58	24	4-Φ18	250	180
	32	230	150	110	82	66	24	4-Φ23	326	200
	40	260	165	125	95	76	26	4-Φ23	360	240
	50	300	195	145	112	88	28	4-Φ25	414	280
	65	340	220	170	138	110	32	8-Φ25	434	320
	80	380	230	1810	148	121	34	8-Φ25	547	360
	100	430	265	210	172	150	38	8-Φ30	621	400
	125	500	310	250	210	176	42	8-Φ34	732	400
	150	550	350	290	250	204	46	12-Φ34	840	450

主要外形尺寸PN 16.0MPa

16.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
凹凸法蘭 MFM J41H J41Y J41W   160 160P 160R 160I	200	65	430	360	312	260	54	12-Φ41	925	500
	15	170	110	75	52	40	24	4-Φ18	148	140
	20	190	130	90	62	51	26	4-Φ23	158	160
	25	210	140	100	72	58	28	4-Φ23	175	180
	32	230	165	115	85	66	30	4-Φ25	200	200
	40	260	175	125	92	76	32	4-Φ27	231	240
	50	300	215	165	132	88	36	8-Φ25	262	280
	65	340	245	190	152	110	44	8-Φ30	303	320
	80	380	260	205	168	121	46	8-Φ30	341	360
	100	430	300	240	200	150	48	8-Φ34	485	400



聲明：【J41H蒸汽截止閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的J41H蒸汽截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
