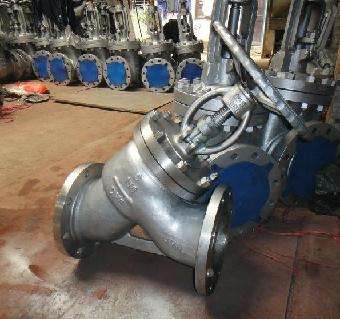

產品名稱：	直流式截止閥	產品型號：	J45H
公稱通徑：	DN15～DN300	結構形式：	截止式
公稱壓力：	1.6MPa～4.0MPa	連接方式：	焊接、法蘭
適用溫度：	-29ºC～+425ºC	驅動方式：	手輪、傘齒輪、電動
閥體材質：	鑄鋼、WCB、碳鋼、鍛鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體	生產廠家：	浦首閥門

產品說明

J45H直流式截止閥的閥桿和通道成一定角度，其閥座密封面與進出口通道有一定角度。主要用來按通或截斷管路中的介質，一般不用于調節流量，適用的壓力、溫度范圍很大。結構較簡單，制造與維修都很方便，密封面不易磨損、擦傷，密封性較好，壽命較長，啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。廣泛用于給排水，煤氣，電力，冶金，石油，化工，輕紡以及城建等行業，在蒸汽、水、油類介質的管路上作啟閉。

主要技術參數

型號	公稱壓力MPa		1.6
J45Y-16C J45H-16C	試驗壓力MPa	殼體	2.4
		密封	1.6
	工作溫度		-30～180℃
	使用介質		水

主要零件材料

型號	閥桿、閥蓋	灰鑄鐵	灰鑄銅
J45Y-16C J45H-16C	閥桿、閥瓣	碳鋼
	閥桿螺母	銅
	填料	石墨石棉盤根

外形結構圖

主要外形尺寸

口徑 DN(mm)	尺   寸(mm)
	L	D	H	H1	D0
20	150	105	195	215	90
25	160	115	265	290	100
32	180	135	290	320	120
40	200	145	315	355	140
50	230	160	325	365	160
65	290	180	350	385	180
80	310	195	445	510	220
100	350	215	460	540	240
125	400	245	530	615	280
150	480	280	600	685	320
200	600	335	-	-	-

聲明：【J45H直流式截止閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的J45H直流式截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
