產品名稱：	高壓角式截止閥	產品型號：	J44Y
公稱通徑：	DN3～DN100	結構形式：	截止式
公稱壓力：	16.0MPa～32.0MPa	連接方式：	法蘭
適用溫度：	-29ºC～+550ºC	驅動方式：	手輪、傘齒輪、氣動、電動
閥體材質：	WCB、鑄鋼、碳鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、液體	生產廠家：	浦首閥門

產品說明

J44Y高壓角式截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。高壓角式截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。公稱壓力16.0MPa-32.0MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

產品特點

1、結構簡單，制造和維修比較方便
2、工作行程小，啟閉時間短
3、密封性好，密封面間磨擦力小，壽命較長

性能規范

公稱壓力	16	32	Mpa
殼體試驗	24	48
密封試驗	17.6	35.2
氣密封試驗	0.5-0.7
適用介質	C	P	R
	水、油品、蒸汽	氮氫混合氣	堿液、液氨
適用溫度(℃)	≤200

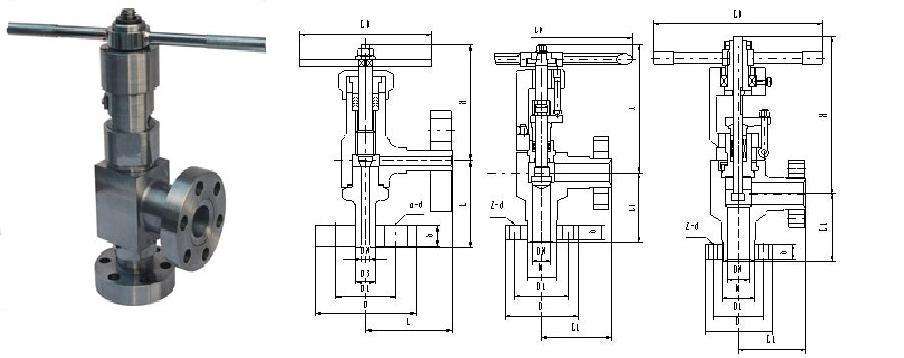

外形結構圖

外形尺寸

型 號	通徑 DN(mm)	主要連接尺寸							外形尺寸
		L	D	D1	M	D2	b	Z-фd	LO	H	H1
J44H-320 L44H-320	3	60	70	42	M14×1.5	10	15	3-16	100	71	77
	6	60	70	42	M14×1.5	10	15	3-16	150	80	94
J44Y-160 L44Y-160	10	90	95	60	M24×2	10	20	3-18	200	260	275
	15	105	95	60	M24×2	16	20	3-18	200	268	288
J44Y-320 L44Y-320	10	90	95	60	M24×2	10	20	3-18	200	268	275
	15	105	105	68	M33×2	17	20	3-18	200	268	288
J44Y-160 L44Y-160	25	120	102	68	M33×2	28	20	3-18	300	225	245
	32	135	115	80	M42×2	37	22	4-18	300	222	248
	40	165	165	115	M52×2	47	28	6-26	350	265	300
	50	190	165	115	M64×3	59	32	6-26	400	303	345
J44Y-320 L44Y-320	25	120	115	80	M42×2	35	22	4-18	300	225	245
	32	135	135	95	M48×2	41	25	4-22	300	222	248
	40	165	165	115	M64×3	58	32	6-26	350	265	300
	50	190	200	145	M80×3	70	40	6-29	400	303	345
J44H-160 L44H-160	65	215	200	145	M80×3	73	40	6-29	710	430	490
	80	260	225	170	M100×3	93	50	6-33	810	520	600
	100	290	260	195	M125×4	115	60	6-36	850	595	685
J44H-320 L44H-320	65	215	225	170	M100×3	90	50	6-33	710	430	490
	80	260	260	195	M125×4	112	60	6-36	810	520	600
	100	290	300	235	M155×4	130	75	8-39	850	595	285



聲明：【J44Y高壓角式截止閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的J44Y高壓角式截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
