產品名稱：	夾套保溫截止閥	產品型號：	BJ41W
公稱通徑：	DN15～DN200	結構形式：	截止式
公稱壓力：	2.5MPa～4.0MPa	連接方式：	法蘭
適用溫度：	29ºC～+550ºC	驅動方式：	手輪、傘齒輪
閥體材質：	WCB、鑄鋼、碳鋼、不銹鋼304/316/316L	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	易結晶液體	生產廠家：	浦首閥門

產品說明

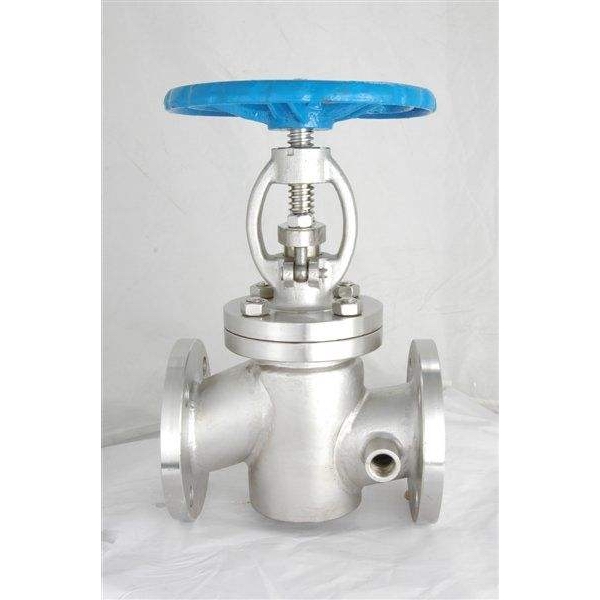

BJ41W夾套保溫截止閥的保溫夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有保溫夾套的兩個連接口。直流保溫截止閥特別適用于化工、化肥行業的管路上，夾套內涵入蒸汽能防止介質結晶。廣泛應用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。

標準規范

設計與制造：BS1873BS5160GB12233/2
法蘭尺寸：ANSIB16.5JB/T79GB9113
壓力溫度：ANSIB16.34
結構長度：ANSIB16.10BS1873GB12221
對焊連接尺寸：ANSIB16.25
檢驗與實驗：BS6755GB/T13927

性能參數

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用溫度 （℃）	適用介質	保溫套壓力 （MPa）
		殼體	密封
BJ41W-16P.R.C	1.6	2.4	1.8	≤350	硝酸類	≤1.3
BJ41W-25P.R.C	2.5	3.8	2.8	≤350	硝酸類	≤1.3
BJ41W-40P.R.C	4.0	6.0	4.4	≤350	硝酸類	≤1.3
BJ41W-64P.R.C	6.4	9.0	6.6	≤350	硝酸類	≤1.3

主要零件材料

零件名稱	ZG1CR18NI9TI系列	ZGOOCR18NI10系列	ZG1Cr18Ni12MO2Ti系列	ZGOOCR17NI14MO2系列	WCB系列
閥體/閥蓋世	ZG1CR18NI9TI	ZGOOCR18NI10	ZG1Cr18Ni12MO2Ti	ZGOOCR17NI14MO2	WCB
閘板	ZG1CR18NI9TI	ZGOOCR18NI10	ZG1Cr18Ni12MO2Ti	ZGOOCR17NI14MO2	1Cr13
閥桿	1CR18NI9TI	00cr18ni10	1CR18NI12MOTI	OOCR17NI14MO	1Cr13
填料	PTFE紡織	PTFE紡織	PTFE紡織	PTFE紡織	石墨
墊片	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304
壓蓋	ZG1CR18NI9TI	ZG00CR18ni10	ZG1Cr18Ni12MO2Ti	ZGOOCR17NI14MO2	WCB
填料壓環	1CR18NI9TI	00CR18NI10	1Cr18NI12MOTI	OOCR17NI14MO	1Cr13
螺栓	1cr17ni2	1CR17NI2	1Cr17NI2	1Cr17Ni2	35CrMoA
螺母	1cr18ni9ti	1CR18NI9TI	1Cr18NI9ti	1Cr18NI9ti	45

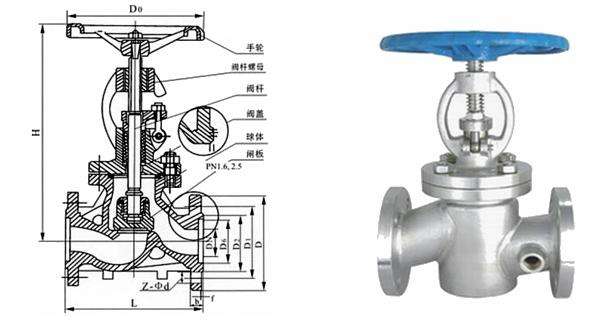

外形結構圖

BJ41W-16P/R/C主要外形尺寸

型號	公稱通徑 DN（/）	尺寸（?）
		L	D	D1	D2	B-f	Z-φ	H	D0
BJ41W/H-16P/R/C	15	130	95	65	45	16-2	4-14	170	120
	20	150	105	75	55	16-2	4-14	190	140
	25	160	115	85	65	16-2	4-14	205	160
	32	180	135	100	78	18-2	4-18	270	180
	40	200	145	110	85	18-3	4-18	310	200
	50	230	160	125	100	18-3	4-18	358	240
	65	290	180	145	120	18-3	4-18	373	280
	80	310	195	160	135	20-3	8-18	435	320
	100	350	215	180	155	20-3	8-18	500	360
	125	400	245	210	185	22-3	8-18	614	400
	150	480	280	240	210	24-3	8-23	674	400
	200	600	335	295	265	26-3	12-23	818	450
	250	730	405	355	320	30-3	12-25	969	550

BJ41W-25P/R/C主要外形尺寸

型號	公稱通徑 DN（/）	尺寸（?）
		L	D	D1	D2	B-f	Z-φ	H	D0
BJ41WH-25PRC	15	130	95	65	45	16-2	4-14	233	120
	20	150	105	75	55	16-2	4-14	275	140
	25	160	115	85	65	16-2	4-14	285	160
	32	180	135	100	78	18-2	4-18	302	180
	40	200	145	110	85	18-3	4-18	355	200
	50	230	160	125	100	20-3	4-18	362	240
	65	290	180	145	120	22-3	8-18	400	280
	80	310	195	160	135	22-3	8-18	430	320
	100	350	230	190	160	24-3	8-23	465	360
	125	400	270	220	188	28-3	8-25	550	400
	150	480	300	250	218	30-3	8-25	700	400
	200	600	360	310	278	343	12-25	780	450
	250	730	425	370	335	36-3	12-30	900	550

BJ41W-40/64P/R/C主要外形尺寸

型號	公稱通徑 DN（?）	尺寸（?）
		L	D	D1	D2	B-f	Z-φ	H
BJ41WH-40PRC	15	130	95	65	45	16-2	4-14	233
	20	150	105	75	55	16-2	4-14	275
	25	160	115	85	65	16-2	4-14	285
	32	180	135	100	78	18-2	4-18	302
	40	200	145	110	85	18-3	4-18	355
	50	230	160	125	100	20-3	4-18	370
	65	290	180	145	120	22-3	8-18	408
	80	310	195	160	135	22-3	8-18	436
	100	350	230	190	160	24-3	8-23	475
	125	400	270	220	188	28-3	8-25	558
	150	480	300	250	218	30-3	8-25	720
	200	600	375	320	282	38-3	12-30	800
BJ41WH-64PRC	15	170	105	75	55	18-2	4-14	240
	20	190	125	90	68	20-2	4-18	280
	25	210	135	100	78	22-2	4-18	290
	32	230	150	110	82	24-2	4-23	325
	40	260	165	125	95	24-3	4-23	360
	50	300	175	135	105	26-3	4-23	410
	65	340	200	160	130	28-3	8-23	430
	80	380	210	170	140	30-3	8-23	465
	100	430	250	200	168	32-3	8-25	537
	125	500	295	240	202	36-3	8-30	630
	150	550	340	280	240	38-3	8-34	790
	200	650	405	345	300	44-3	12-34	910



聲明：【BJ41W夾套保溫截止閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的BJ41W夾套保溫截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
