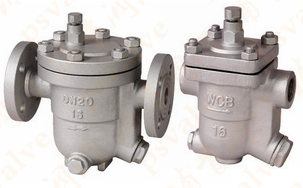

產品名稱：浮球疏水閥

產品型號：CS41H,CS11H
產品口徑：DN15-150
產品壓力：1.6MPa-4.0MPa
產品材質：WCB,不銹鋼等

產品介紹：浮球疏水閥,浮球式蒸汽疏水閥是國內外近年來最先進的蒸汽疏水閥之一，產品技術質量和制造工藝達到國際上同類產品的水平，能將蒸汽管道網及供熱設備中的凝結水及時排出，并組織蒸汽泄漏，該產品廣泛用于石...

產品名稱：	浮球疏水閥	產品型號：	CS41H,CS11H
驅動方式：	自動	連接形式：	螺紋,法蘭
結構形式：	浮球	密封結構：	水封
壓力范圍：	1.6MPa-4.0MPa	公稱通徑：	DN15-150
常用材質：	WCB,不銹鋼等	銘牌：	浦首品牌

產品介紹：浮球疏水閥,浮球式蒸汽疏水閥是國內外近年來最先進的蒸汽疏水閥之一，產品技術質量和制造工藝達到國際上同類產品的水平，能將蒸汽管道網及供熱設備中的凝結水及時排出，并組織蒸汽泄漏，該產品廣泛用于石油、化工、輕紡、印染、制藥、造紙、食品等工礦企業。

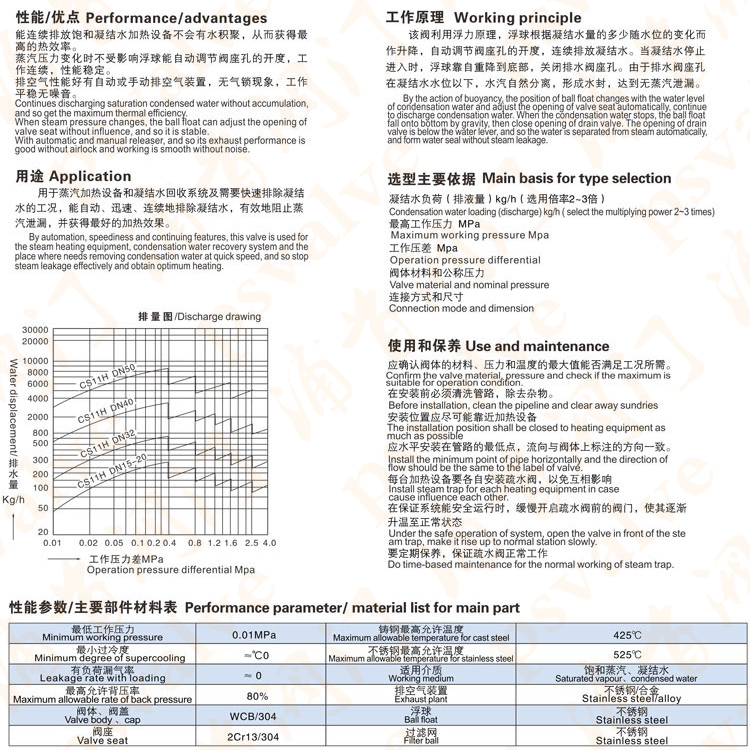

結構特點：1、能連續排水性能穩定，排水量大，漏氣率小，背壓率高。
2、不銹鋼空心自由浮球是閥門唯一的主要部件，采用不銹鋼高精度研磨的圓浮球，
3、內部零件，均為不銹鋼，抗腐蝕、耐磨損、使用壽命長。

浮球疏水閥,浮球式蒸汽疏水閥主要零部件

序號	名稱	材料
1	閥體	WCB
2	浮球	304
3	封圈	2Cr13
4	尾螺	2Cr13
5	并冒	2Cr13
6	平墊圈	H62
7	平墊圈	H62
8	擋圈	65Mn
9	濾網	304
10	螺母	45
11	螺柱	35CrMoA
12	石墨封圈	304+石墨
13	閥蓋	A105
14	螺堵頭	2Cr13
15	閥座	Q235
16	磨合膨脹片	304
17	彈簧	304
18	保護套	304

浮球疏水閥,浮球式蒸汽疏水閥主要外形尺寸

產品型號 Produstion Type	口徑	尺寸Dimensions
產品型號 Produstion Type	DN	L	H	D	D1	D2	b	f	Z-φd
CS41H-16C、25 C、40C CS41H-16 B、25 B、40B	15	195	195	95	65	45	14	2	4-φ14
	20	195	200	105	75	55	14	2	4-φ14
	25	215	225	115	85	65	14	2	4-φ14
CS41H-16C、25 C、40C CS41H-16D、25 D、40D	25	270	245	115	85	65	14	2	4-φ14
	32	270	250	135	100	78	16	2	4-φ18
	40	280	290	145	110	85	16	3	4-φ18
	50	290	300	160	125	100	16	3	4-φ18
CS41H-16C、25C CS41H-16F、25F	50	410	380	160	125	100	16	3	4-φ18
	65	410	380	180	145	120	18	3	4-φ18
	80	430	420	195	160	135	20	3	8-φ18
	100	430	440	215	180	155	20	3	8-φ18
	125	480	510	245	210	185	22	3	8-φ18
	150	480	510	280	240	210	24	3	8-φ23
