產品名稱：	自由半浮球式疏水閥	產品型號：	CS15H
公稱通徑：	DN15～DN65	結構形式：	半浮球式
公稱壓力：	1.6MPa～2.5MPa～4.0MPa	連接方式：	法蘭、內螺紋
適用溫度：	-29ºC～+425ºC	驅動方式：	自動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽等	生產廠家：	浦首閥門

產品說明

CS15H自由半浮球式疏水閥用于石油、化工、電力、紡織印染、醫療、醫藥等行業的各種蒸汽加熱設備、蒸汽管網和低過熱蒸汽工況。它能迅速地排除凝結水，有效地阻止蒸汽泄漏。能排連續飽和水，至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。

工作原理

    自由半浮球式疏水閥的開啟和關閉是根據凝結水和蒸汽的密度并來動作的，其動作準確，可靠。

產品特點

1、即能連續又能間歇排放飽和凝結水加熱設備不會有水積聚，從而獲得最高的熱效率。
2、耐水擊倒吊桶結構不會因水擊而遭到損壞，使用壽命長。
3、排空氣性能好倒吊桶上設有溢出排氣孔，可有效地預防蒸汽氣鎖和空氣氣堵。
4、允許背壓高背壓率達85%。
5、維修方便內部零件采用不銹鋼制造，均安裝在閥蓋上，并設有過濾網裝置，日常維護方便。

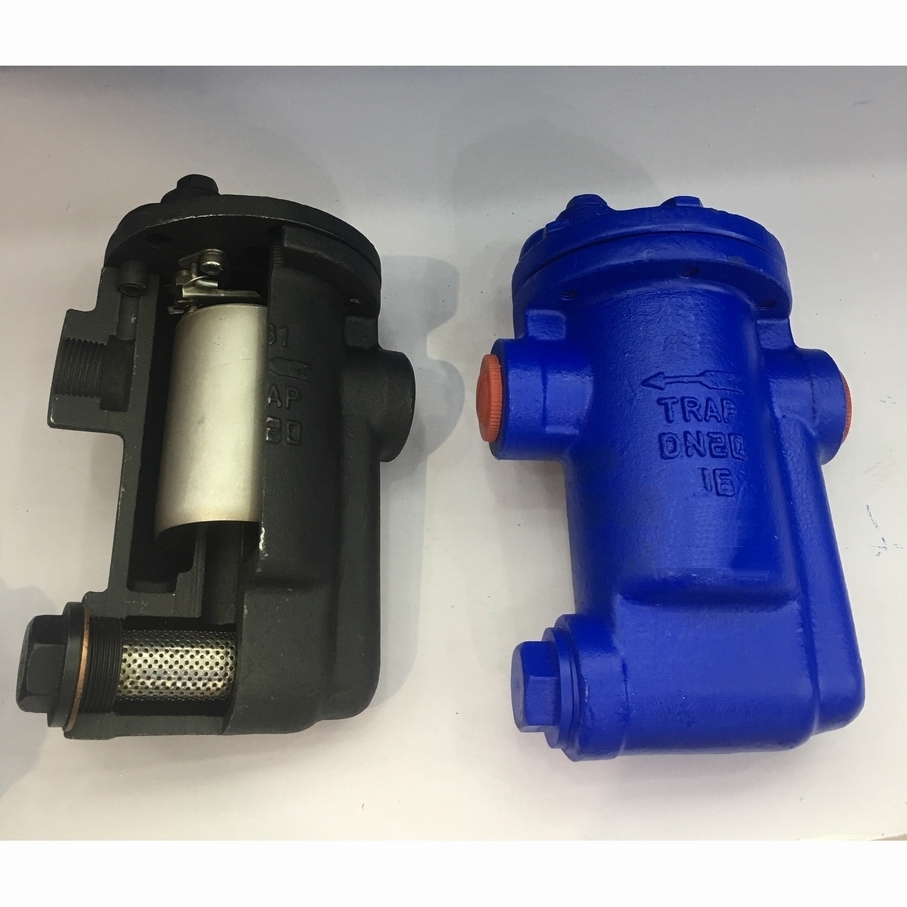

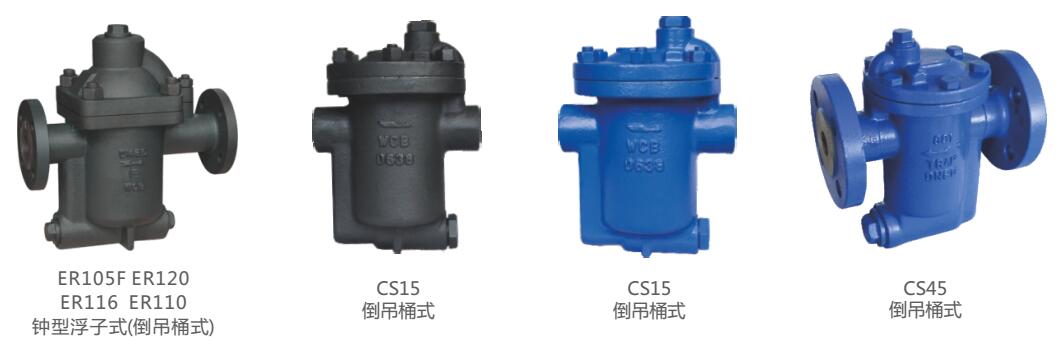

產品示意圖

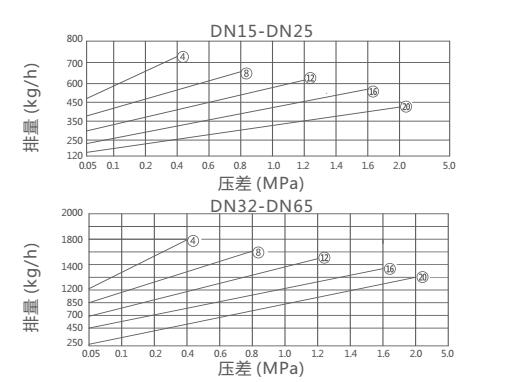

排量圖


注：1、圖中曲線標注的編號（4,8，12等）代表相應工作壓差下的排量及閥座代號
        2、壓差是指疏水閥的入口端與出口端的壓力差。

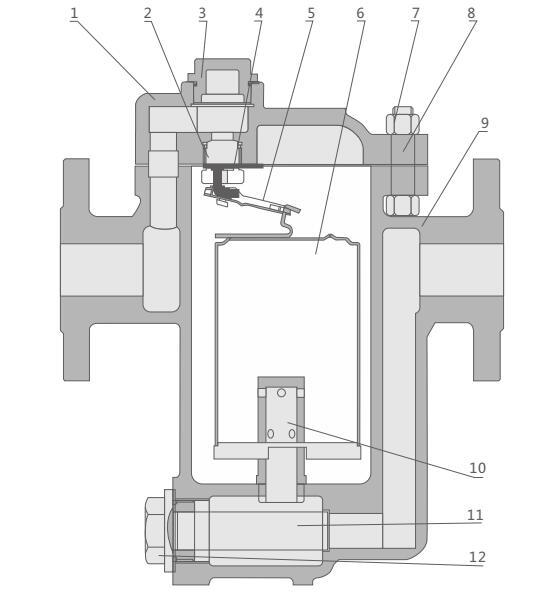

結構分析圖

主要零部件

序號	名稱	材料
1	閥蓋	WCB
2	封圈	304
3	螺堵	Q235
4	吊支架	304
5	掛支架	304
6	浮筒	304
7	螺母	45
8	螺柱	35CrMoA
9	閥體	WCB
10	增壓桶	Q235
11	濾網	304
12	濾網座	Q235

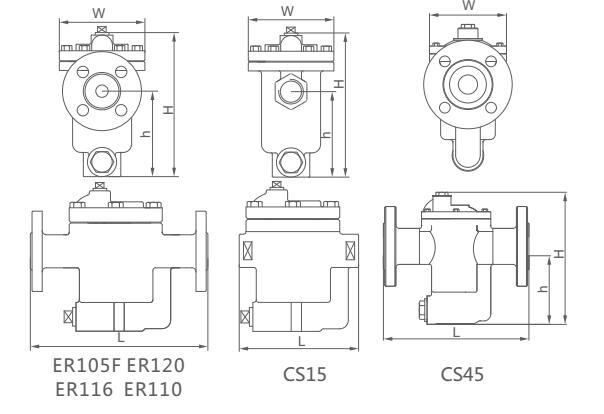

外形結構圖



主要外形尺寸

型號	口徑DN	L	H	h	W
CS15H-16C CS15H-25C CS15H-40C	15	170	166	94	102
	20	170	166	94	102
	25	210	166	94	102
	32	230	290	160	142
	40	230	290	160	142
	50	230	290	160	142
	65	280	290	160	142

主要外形尺寸

型號	口徑DN	L	H	h	W
CS15H-16C CS15H-25C CS15H-40C	15	120	166	94	102
	20	120	166	94	102
	25	130	166	94	102
	32	200	290	160	142
	40	200	290	160	142
	50	200	290	160	142



聲明：【CS15H自由半浮球式疏水閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的CS15H自由半浮球式疏水閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
