產品詳情

產品名稱：對焊截止閥

產品型號：J61Y
產品口徑：DN6-150
產品壓力：16MPa-42.0MPa
產品材質：WCB,鍛鋼,不銹鋼等
J61Y對焊截止閥,高溫高壓對焊截止閥是帶散熱裝置的啟閉裝置、采用對焊方式與管道焊接，適用于高溫高壓場合。主要技術參數：公稱壓力：16、25、32MPa 42.0MPa適用溫度:425℃ 450℃ 5...
產品名稱：對焊截止閥產品型號：J61Y
驅動方式：手動,傘齒輪,電動連接形式：對焊,焊接
結構形式：截止密封結構：硬密封
壓力范圍：16MPa-42.0MPa 公稱通徑：DN6-150
常用材質：WCB,鍛鋼,不銹鋼等銘牌：浦首品牌

J61Y對焊截止閥,高溫高壓對焊截止閥是帶散熱裝置的啟閉裝置、采用對焊方式與管道焊接，適用于高溫高壓場合。主要技術參數：公稱壓力：16、25、32MPa 42.0MPa適用溫度:425℃ 450℃ 500℃ 540℃，主要用于鋼鐵、冶金、電廠、熱電等企業。

主要特點及用途1、閥門與管路連接采用焊接式結構。
2、密封面不易磨損、擦傷、密封性能好、壽命長。
3、結構緊湊、啟閉性好、高度小、維修方便。
4、適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。

制造驗收技術標準

1、制造驗收技術條件按JB/T3595或E101的規定。
2、閥門結構長度按ANSI B16.10或E101的規定。
3、閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。

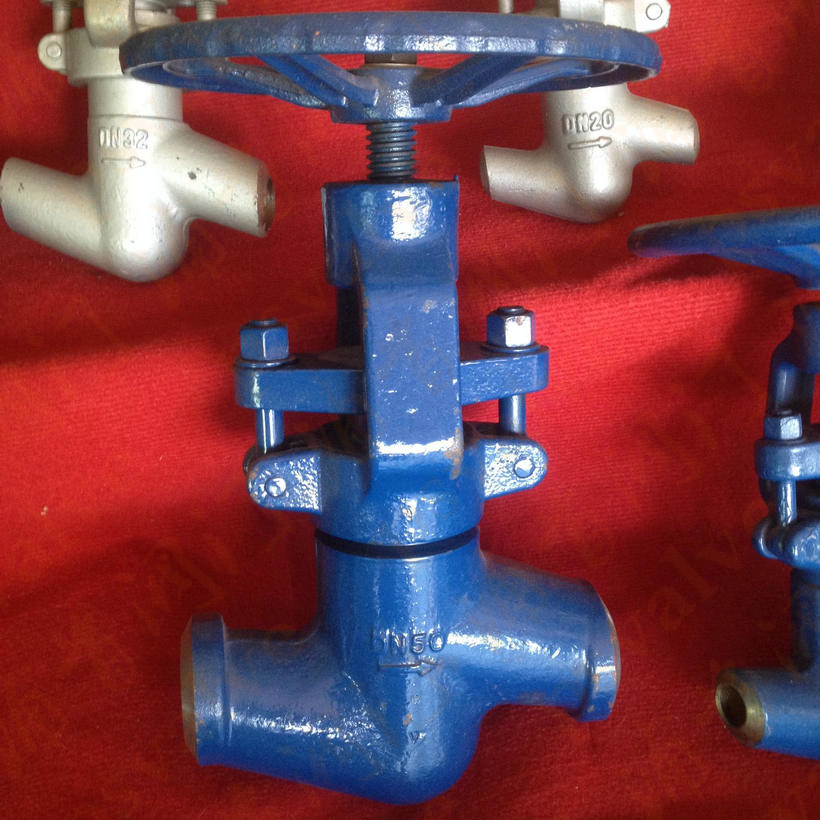

對焊截止閥,高溫高壓對焊截止閥實物圖片

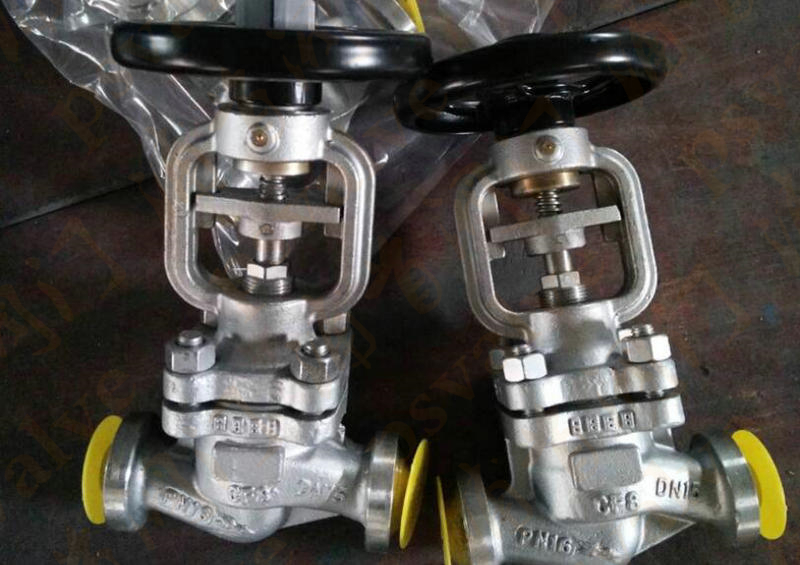

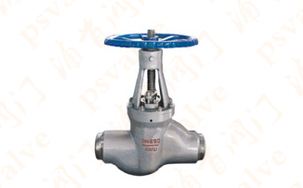

對焊截止閥(圖1)對焊截止閥(圖2)

主要性能和使用規范

產品型號公稱壓力(MPa)試驗壓力(MPa)工作壓力(MPa)公作溫度℃適用介質
殼體強度密封P54P55P57
J61H(Y)-100101511///≤425水、蒸汽、油品
J61H(Y)-200203022///
J61H(Y)-250253828///
J61H(Y)-320324836///
J61Y-P54/100V20302210//≤540蒸汽
J61Y-P54/140V25382814//
J61Y-P54/170V/483617//
J61Y-P55/100V/3828/10/≤550
J61Y-P55/140V/4836/14/
J61Y-P55/170V/5339/17/
J61Y-P57/100V/4836//10≤570
J61Y-P57/140V/5540//14
J61Y-P57/170V/6044//17

標準與規范

設計與制造結構長度壓力 – 溫度等級試驗標準
E101
JB/T3595
DL/T531		E101
JB2766
GB/T15188.1		E101
JB/T3595		E101
JB/T9092

主要零件材料

零件材料材料牌號
閥　 　體WCB　　　A105WC6　 12Cr1MoVWC9 12Cr1MoV
閥　　 蓋WCB　　 A105WC6　 12Cr1MoVWC9 12Cr1MoV
閥　　 瓣WCB　　 A105WC6　 25Cr2MoVWC9 25Cr2MoV
閥 　　桿2Cr13 / 1Cr17Ni225Cr2MoV25Cr2MoV
閥　　 座25 + STL304304
密封環 （ 墊 片 ）增強柔性石墨 / 軟鋼
填　　 料增強柔性石墨
閥 桿 螺 母ZCuAl10Fe3 / D2

主要外形尺寸

公稱通徑主要外形尺寸和I連接尺寸（mm)
LD1D2D3α970HDo
J61Y-100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V
101201225／37.5°185140
151501736／37.5°247200
201702242／37.5°248200
251702642／37.5°248240
321803144／37.5°248.5280
402303860／37.5°440280
503505082／32°450320
653306910011032°669400
804708410813032°669450
10056010714416532°755500
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57 /100V、P57/140V、P57/170V
101201228／37.5°189140
151501740／37.5°250200
201702246／37.5°252200
251702646／37.5°254240
321803149／37.5°254280
402303860／37.5°440280
503505090／32°455320
653306910411032°630400
804708411014032°672450
10056010714817032°761500

性能規范

型號公稱壓力試驗壓力（MPa）工作壓力（MPa）工作溫度（℃）適用介質
強度試驗密封試驗/上密封試驗
Z961(960、962)
Y-250		2537.527.5-≤425水、蒸汽
Z961(960、962)
Y-320		3248.036.0-≤425
Z961(960、962)
Y-P54 100		-30.022.0P5410≤540蒸汽
Z961(960、962)
Y-P54 170		-48.036.0P5417≤540

主要零件材料

零件名稱材料牌號
閥體WCBWC6WC9
閥板WCBWC6WC9
閥蓋2512Cr1MoVA
閥桿2Cr1320Cr1MoVA
閥座2512Cr1MoVA
密封環S軟鋼（增強柔性石墨）S軟鋼（增強柔性石墨）S軟鋼（增強柔性石墨）
填料增強柔性石墨
支架WCBWCB或WC6
閥桿螺母ZQAL9-4
四開環1Cr1320Cr1MoVA
閥桿螺母ZQAL9-4
工作溫度V型≤540℃≤570℃；其余型≤540℃≤570℃
閥體材料V型銘鉬釩鋼ZG20CrMoV或ZG15CrMoV
適用介質水、蒸汽

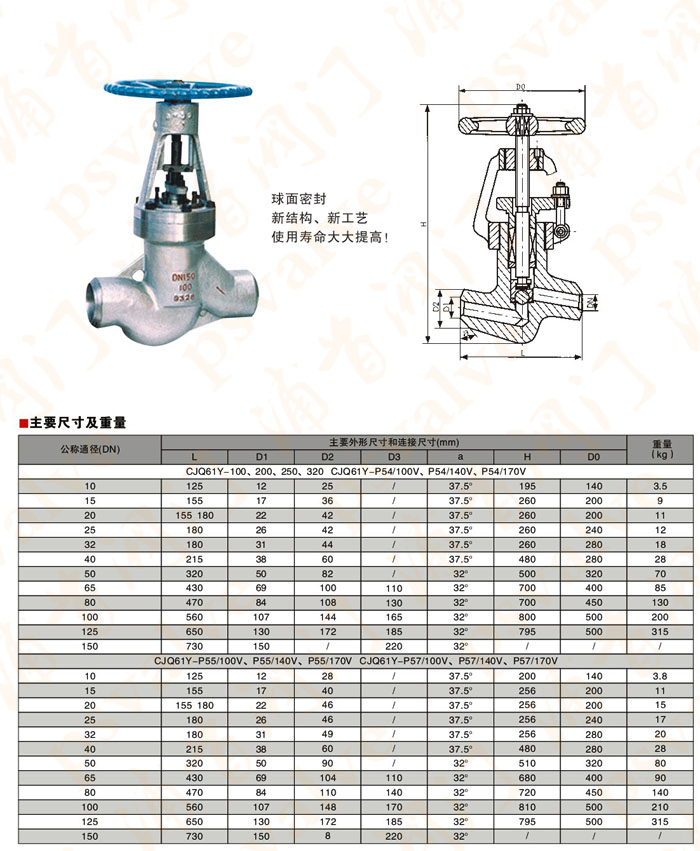

對焊截止閥,高溫高壓對焊截止閥參數尺寸圖:

對焊截止閥(圖3)
