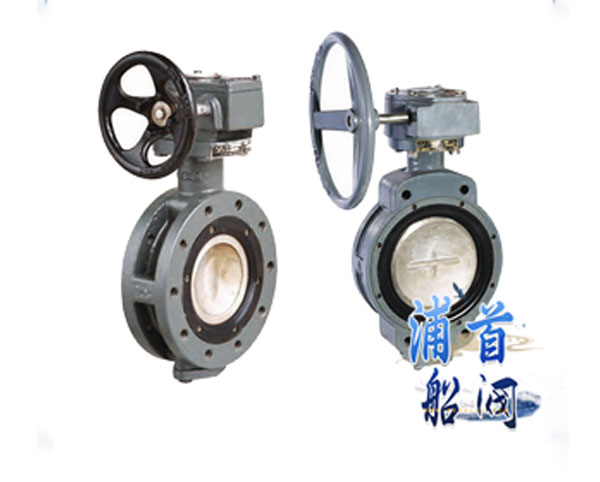

法蘭式蝶閥介紹

法蘭式軟密封蝶閥設計結構新穎，整體尺寸小，重量輕；蝶板采用雙偏心，啟閉迅速，操作輕便省力；蝶板與密封圈間無滑動摩擦，密封面耐磨損，使用壽命長，密封可靠，易調整。

蝶閥種類

主要分類

按驅動方式分

(1)電動蝶閥

(2)氣動蝶閥

(3)液動蝶閥

(4)手動蝶閥

按結構形式分：

(1)中心密封蝶閥

(2)單偏心密封蝶閥

(3)雙偏心密封蝶閥

(4)三偏心密封蝶閥

密封面材質分：

(1)軟密封蝶閥。

1)密封副由非金屬軟質材料對非金屬軟質材料構成。

2)密封副由金屬硬質材料對非金屬軟質材料構成。

(2)金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。

按密封形式分：

(1)強制密封蝶閥。

1)彈性密封蝶閥：密封比壓由閥門關閉時閥板擠壓閥座，閥座或閥板的彈性產生。

2)外加轉矩密封蝶閥：密封比壓由外加于閥門軸上的轉矩產生。

(2)充壓密封蝶閥：密封比壓由閥座或閥板上的彈件密封元件充壓產生。

(3)自動密封蝶閥：密封比壓由介質壓力自動產生。

按工作壓力分：

(1)真空蝶閥。工作壓力低于標堆大氣壓的蝶閥。

(2)低壓蝶閥。公稱壓力PN<1．6MPa的蝶閥。

(3)中壓蝶閥。公稱壓力PN為2．5--6．4MPa的蝶閥。

(4)高壓蝶閥。公稱壓力PN為10.0--80．0MPa的蝶閥。

(5)超高壓蝶閥。公稱壓力PN>100MPa的蝶閥。

按工作溫度分：

(1)高溫。t>450 °C的蝶閥。

(2)中溫蝶閥。120 C<t<450 ℃的蝶閥。

(3)常溫蝶閥。一40C<t<120 °C的蝶閥。

(4)低溫蝶閥。一100<t<一40 °C的蝶閥。

(5)超低溫蝶閥。t<一100 °C的蝶閥。

按連接方式分：

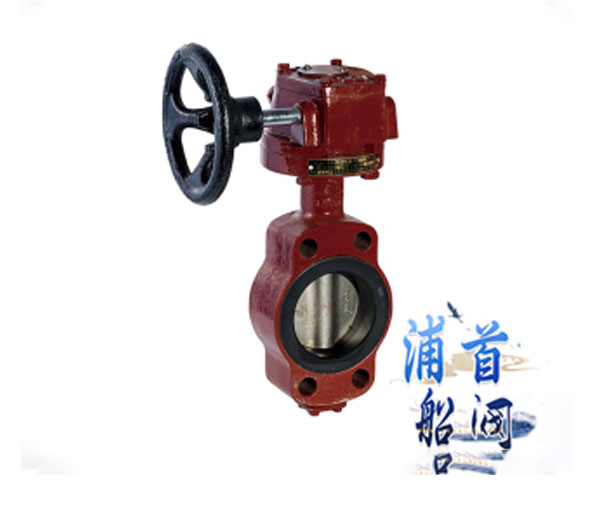

1、對夾式蝶閥

對夾式蝶閥的蝶板安裝于管道的直徑方向。閥門則呈全開狀態。

對夾式蝶閥結構簡單、體積小、重量輕。蝶閥有彈性密封和金屬密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。

2、法蘭式蝶閥

法蘭式蝶閥為垂直板式結構，閥桿為整體式金屬硬密封閥門的密封圈

為柔性石墨板與不銹鋼板復合式結構，安裝在閥體上，蝶板密封面堆焊不銹鋼。軟密封閥門的密封圈為丁腈橡膠材質，是安裝在蝶板上的。

3、凸耳式蝶閥

4、焊接式蝶閥

焊接式蝶閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程中介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。
