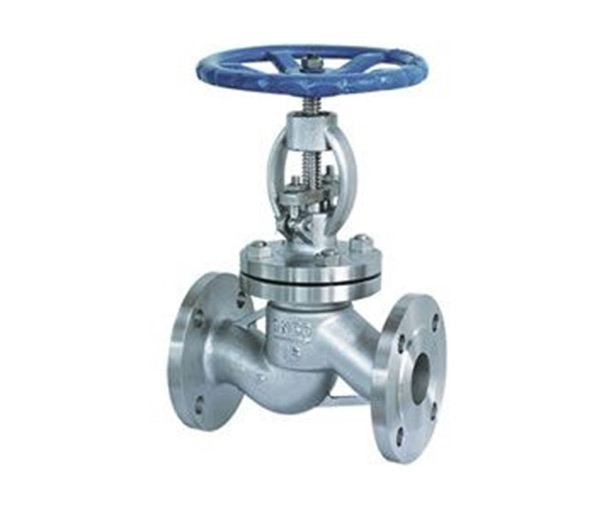

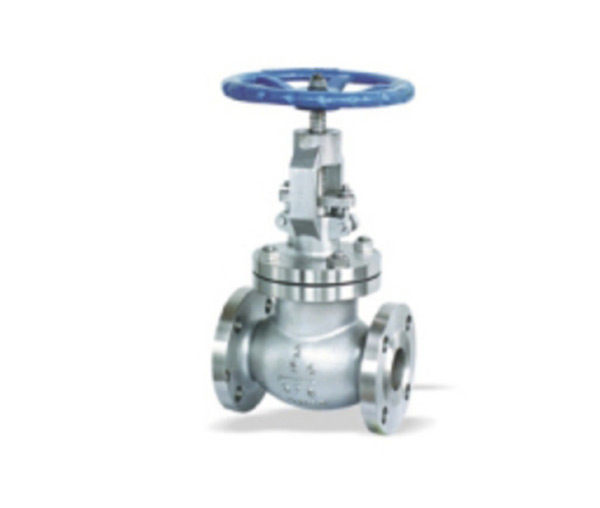

截止閥又稱截門閥，屬于強制密封閥，所以當閥門關閉時，必須對閥瓣施加壓力，以強制密封面不泄漏。

當介質從閥瓣下方進入閥門時，操作力所要克服的阻力是閥桿與填料之間的摩擦力和介質壓力產生的推力。關閉閥門的力大于打開閥門的力，因此閥桿的直徑較大，否則閥桿會彎曲。按連接方式可分為法蘭連接、螺紋連接和焊接連接三種。自密封閥出現后，截止閥介質的流向由閥瓣頂部向閥室轉變。

在介質壓力下，關閉閥門的力較小，而打開閥門的力較大，閥桿的直徑可以相應減小。同時，在介質的作用下，這種閥門也很?chē)?yán)密。我國閥門“三化”曾經規定，截止閥的流向，都是自上而下。截止閥開啟時，閥瓣開啟高度為公稱直徑的25%-30%。當流量達到最大值時，表示閥門已達到全開位置。

因此，截止閥的全開位置應根據閥瓣的行程確定。

截止閥（截止閥）的啟閉部分為塞形閥瓣。密封面為平面或海錐，閥瓣沿閥座中心線直線運動。閥桿的運動形式（通稱暗桿）和升降旋轉桿式可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油、液態金屬和放射性介質等各種流體的流動。

因此，這種截止閥非常適合于切斷或調節節流。由于閥桿的啟閉行程相對較短，且切斷功能非?？煽?，而且由于閥座口的變化與閥瓣的行程成正比，所以非常適合流量調節。

角迷宮式截止閥如何消除注水泄漏

Jm100-20角迷宮式截止閥在新疆彩南油田應用3年多，有效地解決了截止失效、閥桿密封泄漏、腐蝕嚴重、切換困難等問題。

Jm100-20角迷宮截止閥是新疆石油局采油技術研究所為解決注水主閥密封失效，減少水錘現象，減少水流對設備的破壞，延長設備使用壽命而于2005年研制的。2006年投入現場應用。

這種截止閥在閥門啟閉過程中對高速高壓水流具有良好的節流效果，有效地降低了流速，大大降低了對閥門、管道和注水設備的影響。此外，閥門的截止球頭和密封閥座經過特殊處理，提高了閥門的耐沖刷和耐腐蝕性能，延長了閥門的使用壽命。

截止閥改進了閥桿的密封填料，有效保證了閥桿的密封性，降低了開關截止閥的阻力。同時，通過對截止閥手輪的巧妙設計，增加了手輪的啟閉力矩，使啟閉手輪更加方便。

Jm100-20角迷宮式截止閥具有結構簡單、安裝方便、運行阻力小、勞動強度降低、節省材料成本80%以上的。

止回閥的安裝方法

1、 旋啟式止回閥：旋啟式止回閥的閥瓣為盤形，繞閥座流道的轉軸旋轉。由于閥門的內部通道是流線型的，所以流動阻力比升降式止回閥小。適用于低速大口徑不規則流場合，但不適用于脈動流，密封性能不如提升式。旋啟式止回閥分為單閥式、雙閥式和多閥式。這三種類型主要是根據閥門直徑來劃分的。其目的是防止介質停止流動或倒流時產生液壓沖擊。

2。升降式止回閥：閥瓣沿閥體垂直中心線滑動的止回閥。升降式止回閥只能安裝在水平管道上。高壓小口徑止回閥的閥瓣可以是球形的。升降式止回閥的閥體形狀與截止閥相同（可與截止閥配合使用），流體阻力系數大。其結構與截止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套，可在閥座內自由升降。當介質向前流動時，閥瓣被介質的推力打開，當介質停止流動時，閥瓣自行落在閥座上，防止介質倒流。直通升降式止回閥的介質進出通道方向與閥座通道方向垂直；垂直升降式止回閥的介質進出通道方向與閥座通道方向相同，其流動阻力小于直通式止回閥。

3、 閥瓣止回閥：一種止回閥，閥瓣繞著閥座上的銷旋轉。本實用新型結構簡單，只能安裝在密封性能較差的水平管道上。

4、 直列式止回閥：閥瓣沿閥體中心線滑動的閥門。管道止回閥是一種新型閥門。它體積小，重量輕，加工性好。它是止回閥的發展方向之一。但流體阻力系數略大于旋啟式止回閥。

5、 壓縮式止回閥：用于鍋爐給水、蒸汽切斷閥。具有提升止回閥、截止閥或角閥的綜合功能。

除此之外，還可安裝Y型止回閥、止回閥等。
