產品名稱：	對夾式保溫球閥	產品型號：	BQ71F
公稱通徑：	DN15～DN200	結構形式：	球形
公稱壓力：	1.6Mpa～2.5Mpa	連接方式：	對夾式
適用溫度：	≤350ºC	驅動方式：	手動、電動、氣動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣體、液體	生產廠家：	浦首閥門

產品說明

BQ71F對夾式保溫球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。主要型號、保溫型：手動(BQ71F)、氣動(BQ671F)、電動(BQ971F)

產品性能

適用介質：水、油、氣及某些腐蝕性液體
溫度范圍：-20-232℃-350℃
公稱通徑：DN15-100mm1/2“-4“
公稱壓力：PN1.0-2.5MPa  CLASS：150lb、JIS：10K

主要零件材料

序號NO	零件名稱	材質
1	閥體	不銹鋼CF8M/CF8	碳鋼WCB
2	球	不銹鋼316/304	不銹鋼SS304
3	密封墊	聚四氟乙烯PTFE	聚四氟乙烯PTFE
4	閥桿	不銹鋼316/304	不銹鋼SS304
5	填料	不銹鋼PTFE	聚四氟乙烯PTFE
6	定位鎖	不銹鋼304	不銹鋼SS304
7	手柄	不銹鋼304	不銹鋼SS304
8	閥桿螺母	不銹鋼304	不銹鋼SS304
9	填料壓蓋	不銹鋼304	不銹鋼SS304
10	手柄套	塑料Plastic	塑料Plastic
11	密封瓶帽	不銹鋼316/304	不銹鋼SS304
12	墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE

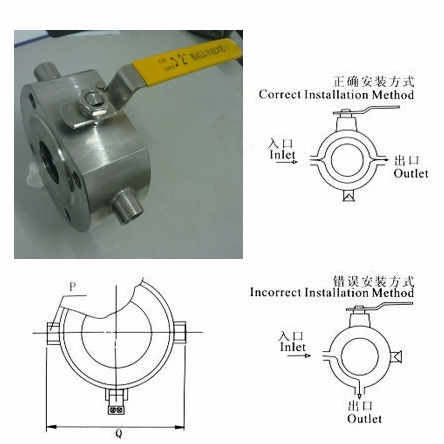

安裝示意圖

外形結構圖

主要外形及連接尺寸表

尺寸	15/1/2“	20/3/4”	25/1“	32/11/4"	40/11/2"	50/2“	65/21/2"	80/3”	100/4“	125/5”	150/6”	200/8“
d	15	19	23.5	30	36	45	58	67	76	100	125	195
L	32	38.5	45	55	62	72	95	120	145	200	225	275
D	95	105	115	135	145	160	180	195	215	245	280	335
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	45	55	65	78	85	100	120	135	155	185	210	265
H	62	70	79	86	92	102	158	172	187	200	240	278
E	110	125	135	150	150	180	250	300	350	650	840	1000
b	14	14	16	16	18	20	22	24	24	26	26	28
z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-20
l	2	2	2	3	3	3	3	3	3	3	3	3
2-G	3/8	3/8	3/8	1/2	1/2	1/2	1/2	1/2	1/2	1/2	1/2



聲明：【BQ71F對夾式保溫球閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的BQ71F對夾式保溫球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
