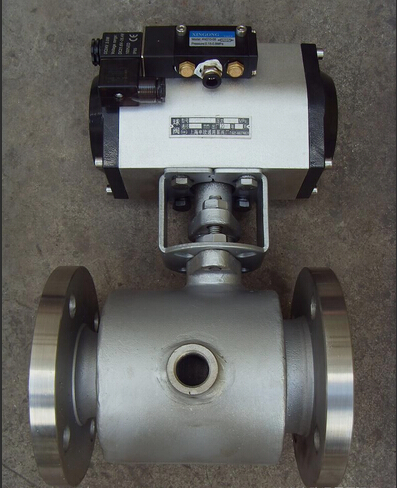

產品名稱：	氣動保溫球閥	產品型號：	BQ641F/Y
公稱通徑：	DN15～DN200	結構形式：	球形
公稱壓力：	1.6Mpa～4.0Mpa	連接方式：	法蘭、對夾
適用溫度：	≤450ºC	驅動方式：	氣動(可佩帶手動)
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	高粘度介質	生產廠家：	浦首閥門

產品說明

BQ641F/Y氣動保溫球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。由于采用整體式結構，因而保溫球閥比一般球閥何種更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

技術參數

公稱通徑DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數KV	21	38	72	112	170	273	384	512	940	1452	2222	3589
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
閥體形式	法蘭式：分體式鑄造球閥；對夾式：整體式鑄造閥體
連接形式	法蘭式、對夾式
閥芯形式	"O"型球形閥芯
泄露量Q	按GB/T4213-92，小于額定KV0.01% (軟密封：零泄露)
基本誤差	帶定位器：小于全行程的±2%
回差	帶定位器：小于全行程的±2%
可調范圍	250：1								350：1
配置執行機構	GT、AT、ST系列單雙作用氣動執行器
控制方式	開關兩位控制、4～20mA模擬量信號控制

執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

技術規范

設計標準	ASME B 16.34 GB/T12224
結構長度	ASME B 16.10 GB/T12221
連接法蘭	ASME B 16.5、JB/T 79
驅動方式	手動、電動、氣動
試驗和檢驗	JB/T9092 API 598
適用介質	重油、膠類、濾清等易凝固介質

主要零件材料

序號	零件名稱	材質
		C	P	R
1	夾套	25	SUS304	SUS316/SUS316L
2	閥座	WCB	SUS304	SUS316/SUS316L
3	閥體	25	SUS304	SUS316/SUS316L
4	密封圈	RPTFE、PTFE、對位聚苯
5	球體	SUS304	SUS304	SUS316/SUS316L
6	閥桿	1Cr13	SUS304	SUS316/SUS316L
7	填料	柔性石墨 、RPTFE、PTFE
8	填料壓蓋	WCB	SUS304	SUS316/SUS316L

外形結構圖



主要外型尺寸

公稱通徑（DN）		L	E	H	W	管螺紋
(mm)	(in)					P
20	3/4"	117	58.5	101	170	G3/4"
25	1"	127	62.5	106	170	G3/4"
40	1 1/2"	165	63.5	125	250	G3/4"
50	2"	178	68	135	250	G3/4"
80	3"	229	82	193	350	G3/4"
100	4"	254	83	265	420	G3/4"
150	6"	292	95	355	1000	G3/4"
200	8"	330	100	410	1300	G3



聲明：【BQ641F,BQ641Y氣動保溫球閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的BQ641F,BQ641Y氣動保溫球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
