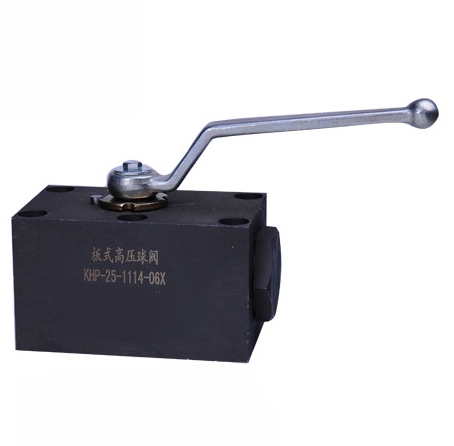

產品名稱：	板式高壓球閥	產品型號：	KHP、PKH
公稱通徑：	DN16～DN50	結構形式：	球形
公稱壓力：	31.5Mpa～40.0Mpa～50.0Mpa	連接方式：	螺紋
適用溫度：	-20～+100℃～+170℃	驅動方式：	手動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣	生產廠家：	浦首閥門

產品說明

KHP、PKH高壓板式球閥適用于液壓系統和化工系統的各種管路上做為啟閉用。開關迅速、方便，流體阻力小，是所有閥類中流體阻力最小的一種只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。適用介質:液壓油、水一乙二醇、其它混合液體。

產品特點

KHP、PKH高壓板式球閥是我公司引進德國先進技術工藝，主要用于液壓管路中控制油液的流通和截止，本型球閥具有流阻損失小，密封性能可靠，操作方便，外觀精美等特點。

圖形符號



型號說明


系列代號：KHP、PKH系列高壓板式球閥
②公稱通徑：6、10、16、20、25、32、40、50mm
③閥體材料：1-鋼
④球體材料：1-鋼、2-黃銅
⑤工作溫度：1、-25～＋100℃　2、-30～＋170℃
⑥其他密封：2-丁晴橡膠、4-氟橡膠
⑦ 手柄形式：01-鋁質直柄02-鋁質曲柄03-鑄鋅直柄04-鑄鋅曲柄05-鋼質直柄06-鋼質曲柄09-不帶手柄
⑧設計序號：由生產商

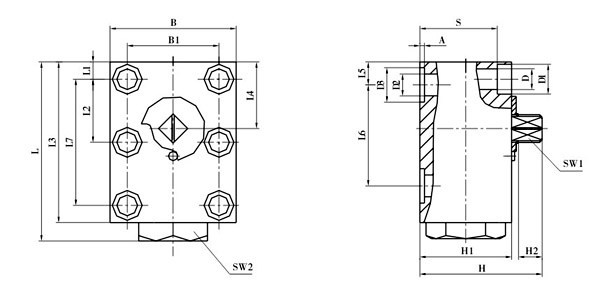

外形結構圖



主要外形尺寸表

簡略型號	DN	LW	L	L1	L2	L3	L4	L5	L6	L7	B	B1
KHP-06	06	06	64	8.5	17.5	59	25	8.5	35	35	40	27
KHP-10	10	9.5	77	7.5	27.5	70	29	10	44	55	55	40
KHP-16	16	16	110	8.5	41.5	100	43	17	58	83	60	45
KHP-20	20	20	126	10	48.5	117	54	20	69	97	70	51
KHP-25	25	23.5	145	10	57.5	135	64.5	24	81	115	80	60
KHP-32	32	30	177	12	68	165	75.5	29	96	136	100	78
KHP-40	40	38	200	30	56	185	80	30	112	112	130	95
KHP-50	50	48	245	38	68	220	106	38	136	136	149	112

 主要外形尺寸表

簡略型號	SW1	SW2	H	H1	H2	D	D1	D2	D3	A	S	O 形圈
KHP-06	09	22	37.5	30	7	6.6	11	6	11.7	1.6	23	8×2
KHP-10	09	30	58	40	8.5	9	13	9.5	15	2	31	10×2.6
KHP-16	09	41	72.5	52	11	9	13	16	25	2	43	20.29×2.62
KHP-20	12	41	88.5	60	11	10.5	16.5	20	30	2.5	50	23.39×3.53
KHP-25	12	46	97.5	65	11	10.5	17	23.5	35	2.5	55	28.17×3.53
KHP-32	14	55	118.5	80	12	13	19	30	40	2.5	67	32.92×3.53
KHP-40	14	65	118.5	93	12	17	25	38	48	3	77	42×3.5
KHP-50	14	／	129	110	12	22	33	48	55.4	2.9	88.5	49×3.5

 主要外形尺寸表

簡略型號	內六角螺栓DIN912	扭距 Nm（摩擦系數μ=0.14時）
KHP-06	M6-10.9	13
KHP-10	M8-10.9	30
KHP-16	M8-12.9	35
KHP-20	M8-12.9	60
KHP-25	M10-12.9	60
KHP-32	M12-12.9	110
KHP-40	M16-12.9	300
KHP-50	M20-12.9	600



聲明：【KHP,PKH高壓板式球閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的KHP,PKH高壓板式球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
