您現在的位置：首頁 > 各類閥門選型 > 球閥

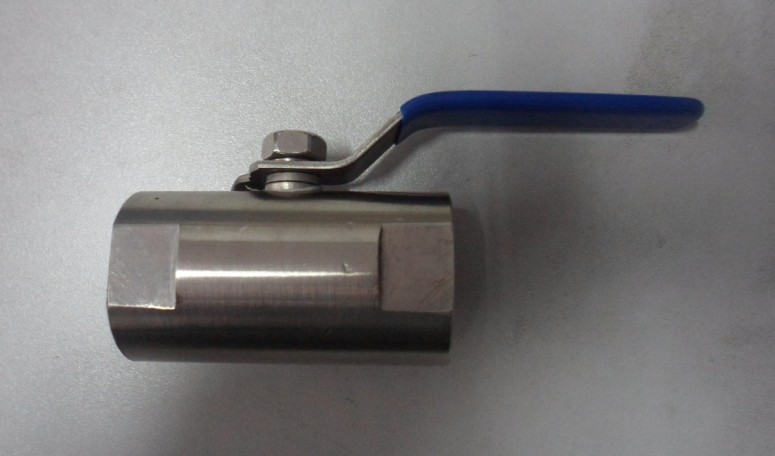

產品名稱：廣式球閥

產品型號：Q11F/Q21F/Q41F
產品口徑：DN15～DN100
產品壓力：1.6Mpa～4.0Mpa
產品材質：碳鋼、WCB、鑄鋼、不銹鋼304/316/316L

產品名稱：廣式球閥產品型號：Q11F/Q21F/Q41F 公稱通徑：DN15～DN100結構形式：球形公稱壓力：1.6Mpa～4.0Mpa連接方式：法蘭、內螺紋、外螺紋、焊接適用溫度：≤150

產品名稱：	廣式球閥	產品型號：	Q11F/Q21F/Q41F
公稱通徑：	DN15～DN100	結構形式：	球形
公稱壓力：	1.6Mpa～4.0Mpa	連接方式：	法蘭、內螺紋、外螺紋、焊接
適用溫度：	≤150ºC	驅動方式：	手動、電動、氣動
閥體材質：	碳鋼、WCB、鑄鋼、不銹鋼304/316/316L	制造標準：	國標GB、德國DIN、美國API、ANSI、ISO
適用介質：	食品、水、油、氣體、液體	生產廠家：	浦首閥門

產品說明

Q11F/Q21F/Q41F廣式球閥啟閉件作為一個球體，利用球體繞閥桿的軸線旋轉90o實現開啟和關閉的目的。球閥在管道上主要用于切斷，結構簡單、密封性能好，而且在一定的公稱通經范圍內體積較小、重量輕、材料耗用少、安裝尺寸小，并且驅動力矩小，操作簡便、易實現快速啟閉。

主要零件材料

適用介質	閥體	球閥球體、閥桿	手柄	密封圈	墊片、填料
水、蒸汽、油品	A105、45	1Cr18/1Cr18Ni9Ti	不銹鋼 SS304	聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL	聚四氟乙烯PTFE對位聚苯PPL
硝酸類	SS304/1Cr18Ni19Ti	SS304/1Cr18Ni9Ti
醋酸類	SS316/Cr18Ni12Mo2Ti	SS316/1Cr18Ni12Mo2Ti

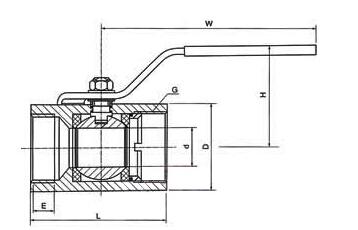

Q11F廣式內螺紋球閥外形結構圖

廣式球閥(圖1)

Q11F廣式內螺紋球閥主要尺寸

公稱通徑	管螺紋	尺寸mm						重量WTg
公稱通徑	管螺紋	d	L	W	H	E	D	D
6	1/4″	8	60	110	56	11.5	30	320
10	3/8″	18	60	110	58	11.5	31	320
15	1/2″	10.5	60	110	58	14	32	350
20	3/4″	13	67.5	110	62	15	38	430
25	1″	17	73	110	68	15	45	570
32	1 1/4″	22	90	150	75	18	53.4	1000
40	1 1/2″	25	97.5	150	83	19	63	1550
50	2″	32	112	150	90	19	73	2170
65	2 1/2″	40	132	180	95	21	92	3625
80	3″	50	156	220	100	27	109	5800
100	4″	65	196	250	115	29	138	7200

Q21F廣式外螺紋外球閥形結構圖

廣式球閥(圖2)

Q21F廣式外螺紋球閥主要尺寸

公稱直徑	尺寸（mm）
公稱直徑	d	L	L1	M	Lo	Q61對焊接頭總長
6	8	85	15	20×1.5	110	166
10	10	85	16	24×1.5	110	166
15	10	85	18	30×2	110	172
20	13	90	18	36×2	110	187
25	17	100	20	42×2	110	227
32	22	120	20	52×2	150	235
40	25	135	25	60×3	150	255
50	32	140	25	72×3	150	291

Q41F廣式法蘭球閥外形結構圖

廣式球閥(圖3)

Q41F法蘭廣式球閥主要尺寸

公稱通徑		d	d2	L	D	D1	D2	b	f	Z-d1	H	W
DNmm	in	d	d2	L	D	D1	D2	b	f	Z-d1	H	W
15	1/2	10	15	92	95	65	45	14	2	4-14	60	110
20	3/8″	12.6	20	106	75	105	55	14	2	4-14	65	110
25	1″	17	24	109	85	115	65	16	2	4-14	70	110
32	1 1/4″	22	32	126	100	135	78	16	2	4-18	85	145
40	1 1/2″	25	38	136	110	145	85	16	3	4-18	90	145
50	2″	32	46	154	125	160	100	18	3	4-18	98	177
65	2 1/2″	44	60	170	145	180	120	20	3	8-18	110	190
80	3″	50	72	195	160	195	135	22	3	8-18	130	240
100	4″	65	92	215	180	215	155	22	3	8-18	150	260

聲明：【廣式球閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的廣式球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
