產品名稱：	給水排水用直埋式閘閥	產品型號：	Z45X
公稱通徑：	DN50～DN600	結構形式：	閘板式
公稱壓力：	1.0Mpa～1.6Mpa	連接方式：	法蘭
適用溫度：	-20ºC～+150ºC	驅動方式：	手動、傘齒輪
閥體材質：	球鐵、鑄鐵、鑄鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣	生產廠家：	浦首閥門

產品說明

Z45X給水排水用直埋式閘閥是我們公司從歐洲引進技術生產的又一款新產品，閥組可以免維護及延長閥桿的設計方案，一次性地埋，避免閥井昂貴的造價及道路多次改造和閥門更換帶來的巨大投資，美化道路環境，耐輾壓，避免井蓋丟失造成安全事故，閥桿可根據閥井深度靈活訂做，閥桿頂部設有閥門開關顯示，可加裝信號遠傳裝置,閥門誤開關鎖閉裝置。可用于城鎮給排水管網、高層建筑、住宅小區、石油、天然氣、電廠、環保、礦山、造紙、發酵等行業。

技術參數

型號	直埋Z45X-10	直埋Z45X-16
公稱壓力	1.0MPa(10kgf/cm2)	1.6MPa(16kgf/cm2)
公稱通徑	40～400mm	40～400mm
井管長度	0.3～2m	0.3～2m
井管伸縮調整量	0.2～1m	0.2～1m
密封實驗壓力	1.1MPa(11kgf/cm2)	1.76MPa(17.6kgf/cm2)
強度實驗壓力	1.5MPa(15kgf/cm2)	2.4MPa(24kgf/cm2)
適用溫度	-40～90℃	-40～90℃
適用介質	水、油、天然氣及其他非腐蝕性流體	水、油、天然氣及其他非腐蝕性流體
驅動方式	手動	手動
亦可根據客戶要求，提供具有特殊技術參數的產品

主要材料表

閥體	灰鑄鐵、球墨鑄鐵
閘板	灰鑄鐵、球墨鑄鐵、NBR、NR、EPDM
閥蓋	灰鑄鐵、球墨鑄鐵
閥桿、伸縮桿	不銹鋼
密封套	黃銅
閥桿螺母	黃銅
密封圈	NBR
井管伸縮部分	鋼管加兩層防腐處理
井室井蓋	灰鑄鐵、球墨鑄鐵

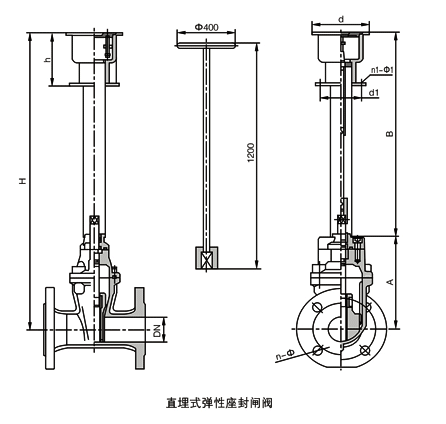

外形結構圖

主要外形尺寸

DN	H	A	B	d	d1	n-Φd	W（kg）
40	200	166	300≤B <3000	147	117	3Φ12	20
50	200	188	300≤B <3000	147	117	3Φ12	20
65	200	213	300≤B <3000	147	117	3Φ12	24
80	200	255	300≤B <3000	147	117	3Φ12	26
100	200	275	300≤B <3000	147	117	3Φ12	35
125	200	320	300≤B <3000	147	117	3Φ12	37
150	200	368	300≤B <3000	147	117	3Φ12	55
200	280	455	300≤B <3000	180	150	3Φ12	96
250	280	536	300≤B <3000	180	150	3Φ12	139
300	280	633	300≤B <3000	180	150	3Φ12	152



聲明：【Z45X給水排水用直埋式閘閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的Z45X給水排水用直埋式閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
