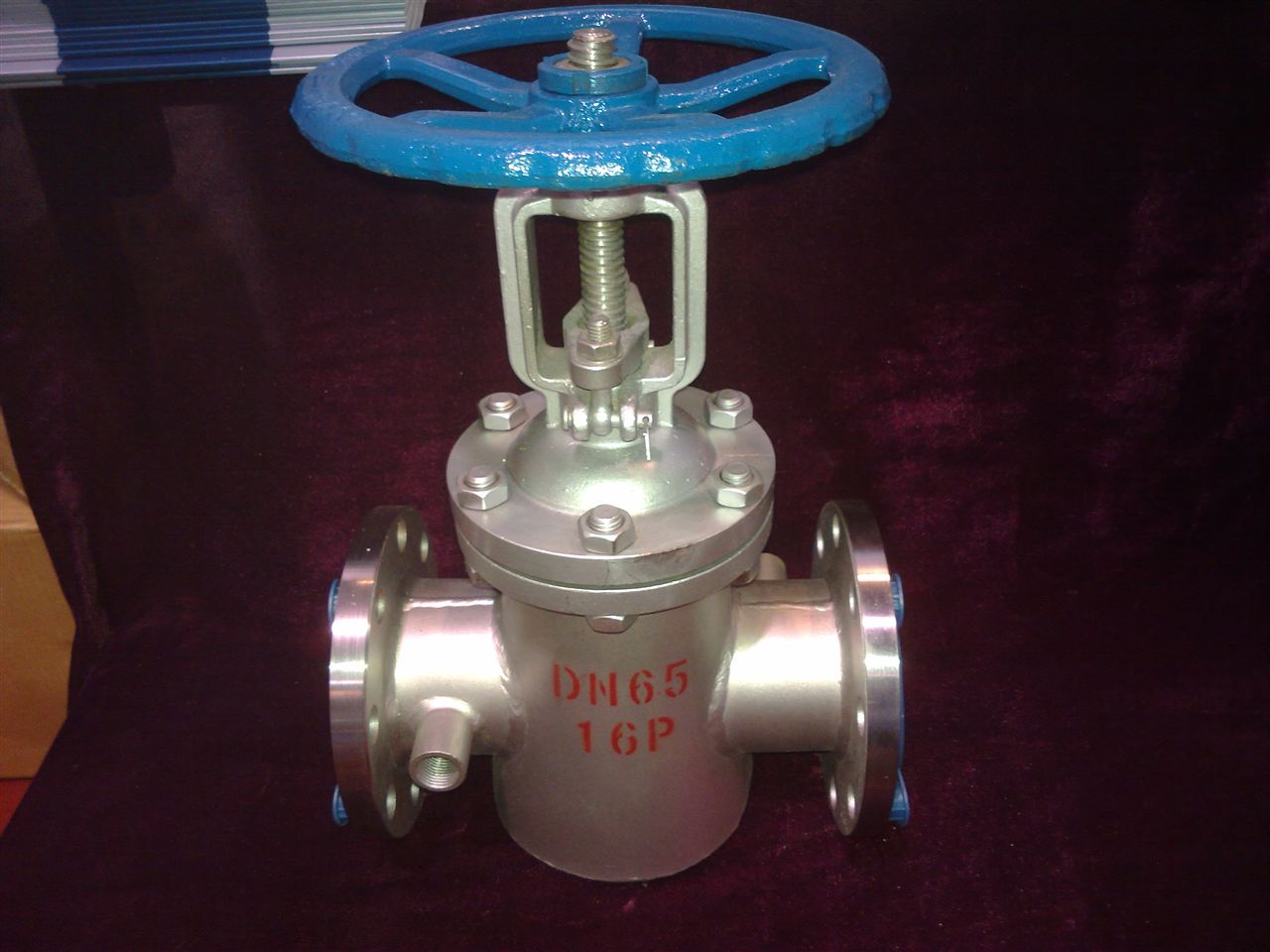

產品名稱：	夾套保溫閘閥	產品型號：	BZ41H
公稱通徑：	DN40～DN300	結構形式：	閘板式
公稱壓力：	1.6Mpa～6.4Mpa/150LB-300LB-600LB	連接方式：	法蘭
適用溫度：	-20ºC～+150ºC～425ºC～550ºC	驅動方式：	手動、傘齒輪、電動、氣動、液動
閥體材質：	鍛鋼、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、導熱油、濾清、易結晶物	生產廠家：	浦首閥門

產品說明

BZ41H夾套保溫閘閥主要用于石油、化工、冶金、制藥等各類系統中，適用于公稱壓力PN1.6~6.4MPa（國標）150LB~300LB-600LB（美標）工作溫度-29~425℃（碳鋼）、-40~500℃（不銹鋼）的管路上作啟閉用。該閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。

標準規范

設計制造	結構長度	連接法蘭	壓力溫度等級	試驗與檢驗
GB12234 -89 API600	GB12221-89	ANSI B16.5  GB9112～9131  JB/T74～90  JB/T79-94 SH3006  HG20615～20635	GB9131 ANSI B16.34	JB/T 9092 GB13927 API598

產品特點

1 夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口。
2 連接法蘭尺寸比同一規格普通閥門的連接法蘭大一到兩個規格，結構長度與同規格的普通閥門相同。
3 夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。

性能規范

型號	公稱壓力	試驗壓力(MPa)			工作溫度℃	適用介質
		強度(水)(MPa)	密封(水)(MPa)	低壓密封(空氣)(MPa)
BZ41H-16C BZ41W-16P(R)	1.6	2.4	1.8	0.6	≤425	酸、堿、濾清類
BZ41H-25C BZ41W-25P(R)	2.5	3.8	2.8	0.6	≤550	酸、堿、濾清類
BZ41H-40C BZ41W-40P(R)	4.0	6.0	4.4	0.6	≤450	酸、堿、濾清類
BZ41H-64C BZ41W-64P(R)	6.4	9.6	7.0	0.6	≤300	酸、堿、濾清類

主要零件材料

零件名稱	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12Mo2Ti系列	ZG00Cr17Ni14Mo2系列	WCB系列
閥體/閥蓋	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
閘板	ZG1Cr18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	1Cr13
閥桿	1Cr18Ni9Ti	ooCr18Ni10	1Cr18Ni12Mo2Ti	ooCr17Ni14Mo2	1Cr13
填料	石墨+304	石墨+304	石墨+304	石墨+304	石墨Graphite
墊片	石墨+304 Graphite+304	石墨+304 Graphite+304	石墨+304 Graphite+304	石墨+304 Graphite+304	石墨+304 Graphite+304
壓蓋	ZG1Cr181Ni10	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
填料壓環	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo2Ti	00Cr17Ni14Mo2	1Cr13
螺栓	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

外形結構圖

主要外形尺寸和連接尺寸

型號	壓力	公稱通徑 DN	尺寸
			L	D	D1	D2	b	z-d	H	D0
BZ41H-16C BZ41W-16P BZ41W-16R	1.6	40	200	160	125	100	18-3	4-18	310	200
		50	250	180	145	120	18-3	4-18	358	240
		65	265	195	160	135	20-3	8-18	373	240
		80	280	215	180	155	20-3	8-18	435	280
		100	300	245	210	185	22-3	8-18	500	300
		125	325	280	240	210	24-3	8-23	614	320
		150	350	335	295	265	26-3	12-23	674	360
		200	400	405	355	320	30-3	12-25	818	400
		250	450	460	410	375	30-4	12-25	969	450
		300	500	520	470	435	34-4	16-25	1145	560
BZ41H-25C BZ41W-25P BZ41W-25R	2.5	40	200	160	125	100	20-3	4-18	358	240
		50	250	180	145	120	22-3	8-18	373	240
		65	265	195	160	135	22-3	8-18	435	280
		80	280	230	190	160	24-3	8-18	500	300
		100	300	270	220	188	28-3	8-15	614	320
		125	325	300	250	218	30-3	8-25	674	360
		150	350	360	310	278	34-3	12-25	818	400
		200	400	425	370	332	36-3	12-30	969	450
		250	450	485	430	390	40-4	12-30	1145	560
		300	500	550	490	448	40-4	16-34	1145	640



聲明：【BZ41H夾套保溫閘閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的BZ41H夾套保溫閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
