產品名稱：	美標硬密封蝶閥	產品型號：	D373H
公稱通徑：	DN50～DN2400	閥座密封：	金屬密封
公稱壓力：	1.6Mpa～5.0MPa、150LB-300LB	連接方式：	對夾、法蘭
適用溫度：	-20ºC～+425ºC	驅動方式：	手柄、蝸輪、氣動、電動
閥體材質：	WCB、鑄鋼、碳鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、海水	生產廠家：	浦首閥門

產品說明

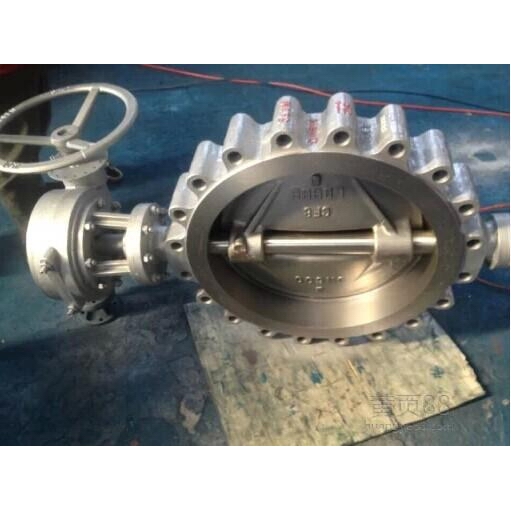

D373H美標硬密封蝶閥采用三維偏心斜錐形閥座密封，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封，所以密封面摩擦阻力小，關閉時具有越關越緊功能，這樣密封性可靠，開啟確保密封面完全脫離接觸，保證了密封面不受損傷。該蝶閥結構特點排除了其他類型蝶閥開過位而不能密封的缺點，且在高曙下能正常使用，克服了其它類型閥門在高溫使用時因熱膨脹而容易泄漏的缺點。該蝶閥耕具使用介質要求，選用不同密封面材料，以保證密封面耐磨損、耐腐蝕、使用壽命長。

設計標準

設計標準	API609-83
法蘭連接尺寸	ANSI B16.5
結構長度	ANSI B16.10-1992
壓力試驗:	API598-82

主要技術參數

公稱通徑	DN（mm）	2"～36"
公稱壓力	PN（Mpa）	150Lb	300Lb
試驗壓力	強度試驗	3.0	7.5
	密封試驗	2.2	5.5
適用介質	水、蒸汽、油品、海水等
適用溫度	-29℃～425℃

主要零件的材質

零件名稱	材料
閥體	WCB、304、316、316SS、CF8M
蝶板	WCB、304、316、316SS、CF8M
閥桿	316、2Cr13、1Cr18Ni9Ti
密封圈	316、氟塑料
填料	柔性石墨、氟塑料

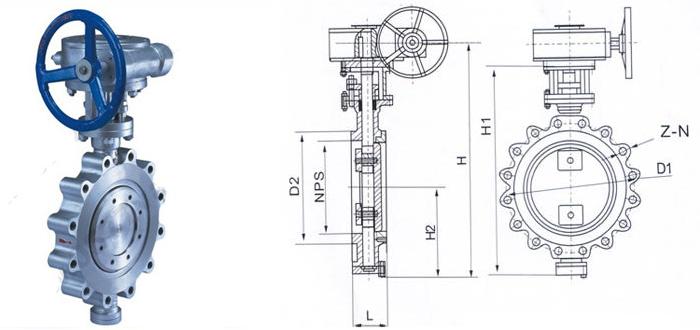

外形結構圖

主要外形尺寸

型號	英寸	L		L1		D		D1		D2		H2		H1		H		M	Z-d	Wt/kgs
		英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米			英寸	毫米	英寸	毫米	英寸	毫米			對夾式	法蘭式
D373H-150LB	2"	1.72	43	14.25	108	6.00	152	4.75	120.5	3.62	92	4.33	110	11.02	280	13.58	345	M18	4-19	9	20
	3"	1.93	49	4.50	114	7.50	190	6.00	152.5	5.00	127	4.92	125	12.40	315	14.96	380	M18	4-19	11	29
	4"	2.20	56	5.00	127	9.00	229	7.50	190.5	6.19	157	5.70	145	13.78	350	16.34	415	M20	8-19	13	33
	5"	2.50	64	5.50	140	10.00	254	8.50	216	7.32	186	6.50	165	15.35	390	17.91	455	M20	8-22	16	38
	6"	2.75	70	5.50	140	11.00	279	9.50	241.5	8.50	216	6.89	175	17.91	455	21.45	545	M20	8-22	26	74
	8"	2.80	71	5.90	150	13.50	343	11.75	298.5	10.62	270	8.26	210	20.67	252	24.21	615	M24	8-22	34	86
	10"	3.00	76	6.30	160	16.00	406	14.25	362	12.75	324	9.84	250	23.81	605	27.36	695	M24	12-25	51	142
連接尺寸	12"	3.38	86	7.00	178	19.00	483	17.00	432	15.00	381	11.24	285	28.74	730	32.78	830	M27	12-25	72	167
	14"	3.63	92	7.50	190	21.00	533	18.75	476	16.25	413	12.60	320	31.50	800	35.43	900	M27	12-29	106	218
	16"	4.00	102	8.50	216	23.50	597	21.25	540	18.50	470	13.98	355	34.25	870	38.58	980	M30	16-29	133	275
	18"	4.50	114	8.74	222	25.00	635	22.75	578	21.00	533	14.96	380	36.22	920	40.55	1030	M30	16-32	176	315
D373H-300LB	20"	5.00	127	9.00	229	27.50	399	25.00	635	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	20-32	190	395
	24"	6.06	154	10.50	267	32.00	813	29.50	750	27.25	692	18.70	475	45.51	1155	51.37	1305	M33	20-35	394	580
	30"	6.50	165	11.50	292	38.75	985	36.00	914	33.75	857	22.38	580	54.13	1375	60.03	1525	M39	28-35	476	717
	32"	7.50	190	12.50	318	41.75	1060	38.50	978	36.00	914	24.80	630	56.50	1435	62.40	1585	M39	28-41	618	880
	36"	8.00	203	13.00	330	46.00	1168	42.75	1085	40.25	1022	26.77	680	62.40	1585	69.48	1765	M20	32-41	762	1042
	6"	2.75	70					9.5	240	3.5	216	6.89	175	17.91	435	21.45	545	M20	8-22	28
	8"	2.80	71					11.75	298	10.62	270	8.26	210	20.67	525	24.21	615	M24	8-22	36
	10"	3.00	76					14.25	362	12.75	324	9.84	250	23.81	605	27.36	695	M24	12-25	53
	12"	3.38	86					17.00	432	15.00	381	11.24	285	28.74	730	32.78	830	M27	12-25	74
	14"	3.63	92					18.75	476	16.25	413	12.64	320	31.50	800	35.43	900	M27	12-29	110
	16"	4.00	102					21.25	540	18.50	470	13.98	355	34.25	870	38.58	980	M30	16-29	138



聲明：【D373H美標硬密封蝶閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的D373H美標硬密封蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
