產品名稱：	防結露蝶閥	產品型號：	F500
公稱通徑：	DN50～DN1000	閥座密封：	軟密封、EPDM橡膠
公稱壓力：	1.0Mpa	連接方式：	對夾
適用溫度：	0ºC～+120ºC	驅動方式：	手動、蝸輪、電動、氣動
閥體材質：	鋁合金	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	工業水	生產廠家：	浦首閥門

產品說明

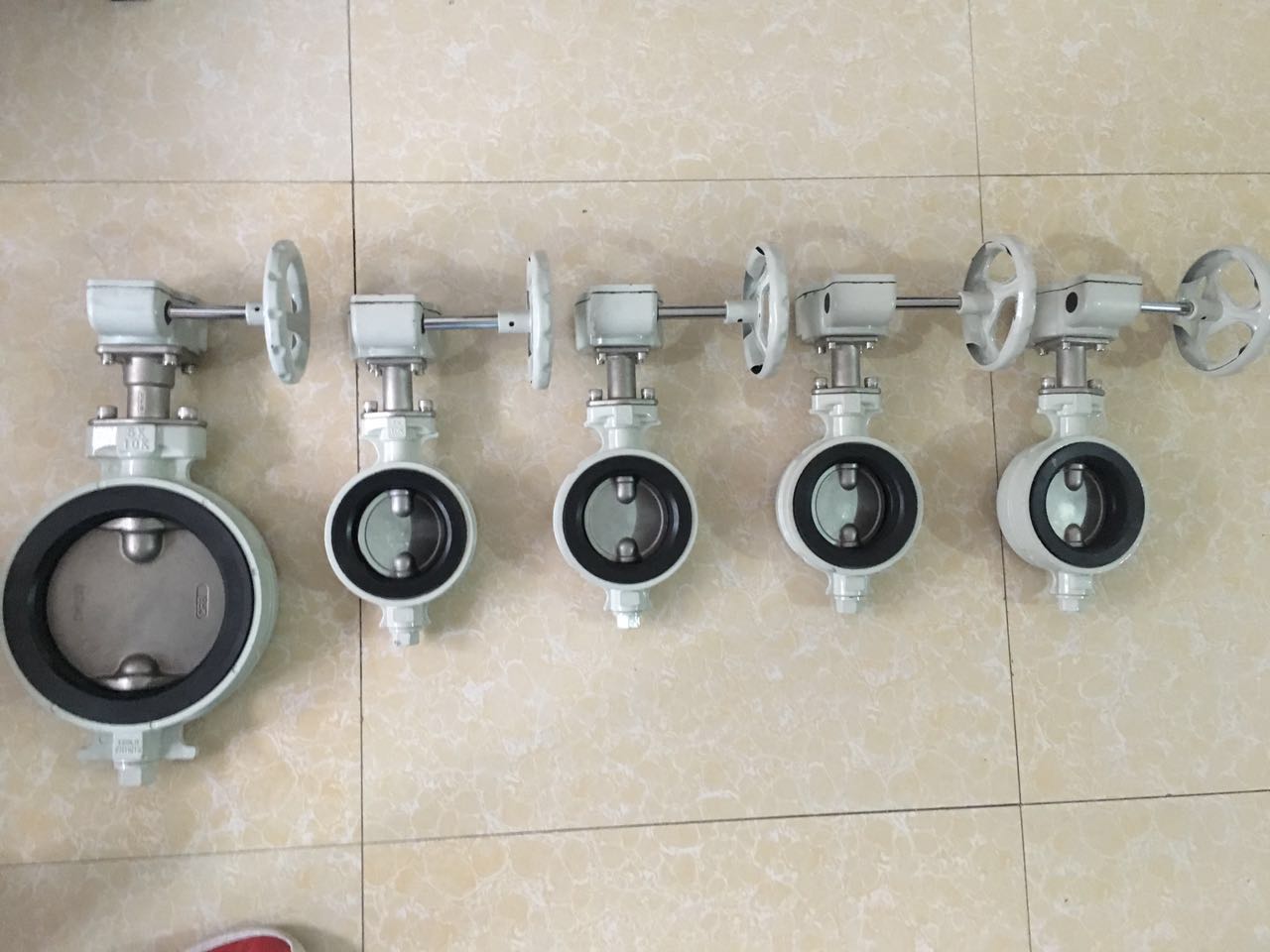

F500防結露蝶閥適用于空調、工業水處理設備，有很強的防結露功能。鋁合金壓鑄閥體，杜絕銹蝕。在防止結露方面發揮超群的功能。利用多年積累的技術和經驗開發的獨特的多層次漸近接觸式閥座，以及綜合其它多項技術的F500系列蝶閥正在越來越多的領域替代其它閥門，具有施工簡單、使用壽命長的特點。

產品優點

1、具有良好的流體控制特性和關閉密封性能。
2、低壓下，可以實現良好的密封。 調節性能好。
3、蝶板的流線形設計，使流體阻力損失小，可謂是一種節能型產品。
4、閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。
5、連接方式有法蘭連接、對夾連接、對焊連接及凸耳對夾連接等等。

技術參數

類型	F500	結構長度	JIS GB API
閥門公稱口徑	40-300mm	頂部法蘭標準	國標標準ISO 5211
適用法蘭規格	JIS ANSI GB	標準材質	閥體：鋁合金
最大工作壓力	1.0MPa		閥板：不銹鋼
使用溫度范圍	0-120℃ EPDM 0-70℃ NBR		密封圈：EPDM(MBR)
泄漏試驗壓力	1.1MPa	噴涂規格	聚酯粉體涂料
閥體試驗壓力	1.5MPa
驅動形式	手柄式、齒輪式、氣缸式、電動式

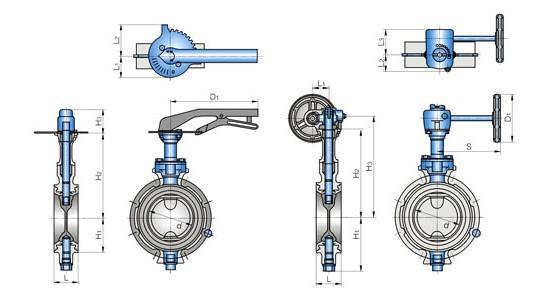

外形結構圖

主要外形尺寸

規格		尺寸 (mm)								重量 (kg)
mm	inch	d	L	H1	H2	H3	L1	L2	D1
40	11/2"	42	33	70	145	51	47	68	250	1.4
50	2"	52	43	82	145	51	47	68	250	1.7
65	21/2"	67	46	90	157	51	47	68	250	2.1
80	3"	80	46	99	165	51	47	68	250	2.3
100	4"	102	52	112	183	51	47	68	250	2.8
125	5"	126	56	132	196	60	63	86	330	4.8
150	6"	150	56	146	214	60	63	86	330	6.0

主要外形尺寸

規格		尺寸 (mm)										重量 (kg)
mm		d	L	H1	H2	H3	L1	L2	L3	S	D1
40	11/2"	42	33	70	145	168	35	35	56	132	100	2.0
50	2"	52	43	82	145	168	35	35	56	132	100	2.3
65	21/2"	67	46	90	157	180	35	35	56	132	100	2.7
80	3"	80	46	99	165	188	35	35	56	132	100	2.9
100	4"	102	52	112	183	206	41	39	68	132	100	3.4
125	5"	126	56	132	196	220	58	48	89	149	140	5.8
150	6"	150	56	146	214	238	58	48	89	149	140	7.4
200	8"	199	60	188	241	272	58	48	89	149	140	9.6
250	10"	248	68	220	320	367	67	61	97	200	200	21.5
300	12"	297	78	255	355	402	67	63	97	200	200	31.0



聲明：【F500防結露蝶閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的F500防結露蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
