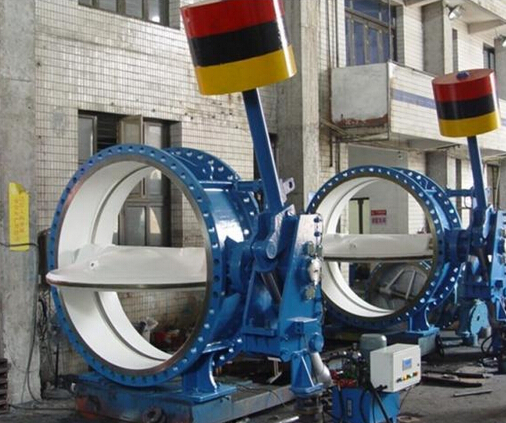

產品名稱：HD7S41X液控蝶閥
產品型號：HD7S41X
產品口徑：DN300～DN2400
產品壓力：0.25Mpa～2.5MPa
產品材質：鑄鐵、球墨鑄鐵、鑄鋼
產品口徑：DN300～DN2400
產品壓力：0.25Mpa～2.5MPa
產品材質：鑄鐵、球墨鑄鐵、鑄鋼
產品名稱：液控蝶閥 產品型號：HD7S41X 公稱通徑：DN300～DN2400閥座密封：橡膠密封或金屬密封公稱壓力：0.25Mpa～2.5MPa連接方式：法蘭適用溫度：-20ºC～+80&

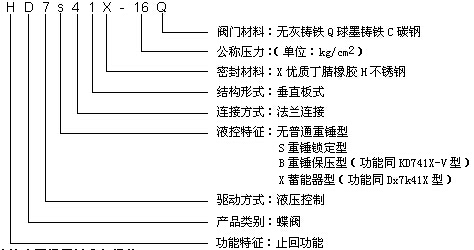

產品說明HD7S41X液控蝶閥是目前國內外較先進的管路控制設備，主要用于水電站、自來水給水泵房以及電力、石油、化工、冶金、礦山等其他各類泵站、安裝在水輪機進口或水泵出口管路、作截止、止回、調節之用。1、能按程序啟閉、在正常供電和突然斷電情況下均能自動按預定的時間和角度分快、慢二階段關閉；調節范圍大、適應性強。 2、可消除破壞性水錘、防止水泵和水輪機組發生飛逸事故，有效地降低了管網系統的壓力波動、保障設備的安全可靠運行。 3、該閥可取代水泵出口處原電動閘閥和止回閥的功能，減少占地面積及基建投資。同時其流阻系數僅為0.1～0.6，遠小于止回閥的流阻系數（1.7～2.6），節能效果明顯。 4、本公司S（鎖定型）、B（保壓型）、X（蓄能器型）系列液控止回蝶均是對國內同類產品加以改進和完善后發展起來的新一代產品，大大增強了系統的可靠性和安全性。同時，本公司可根據用戶的特殊要求單獨進行設計，多位滿足廣大用戶對該類產品的需要。 型號說明 標準規范
性能規范
1、1MPa=10.2kgf/cm2 2、用于水電站時，密封試驗壓力可按電站最高靜水頭計算值 基本參數
特殊參數

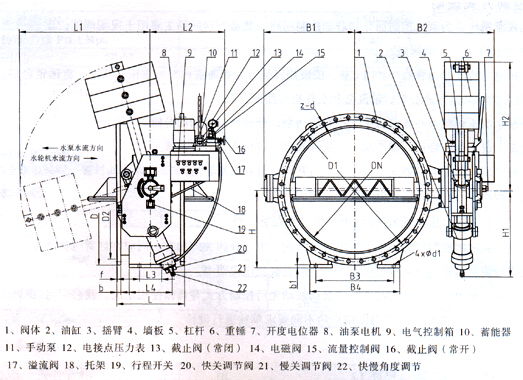

產品結構說明1、本閥由閥門本體、傳動機構、液壓站、電控箱等四部分組成。2、閥門本體由閥體、蝶板、閥軸、滑動軸承、密封組件等主要零件組成。 3、重錘式閥體采用臥式安裝，閥軸采用半軸結構。 4、蓄能器式DN≥300mm時閥體采用臥式布置；DN≤250mm一般采用立式布置，也可根據用戶要求采用臥式布置。 5、傳動機構主要由液壓缸、搖臂、支撐墻板（重錘式還有重錘、杠桿、鎖定油缸等）等連接、傳動件組成，是液壓動力開、關閥門的主要執行機構。 6、臥式布置時，傳動機構一般采用正向安裝；受現場空間限制時也可根據用戶要求采用反裝型（即傳動裝置位于閥體的另一側，見示意圖）。 7、液壓站包括油泵機組、手動泵、蓄能器、電磁閥、溢流閥、流量控制閥、截止閥、液壓集成塊、油箱等零部件。 8、重錘保壓型系統中，蓄能器用作系統壓力的補償。 9、重錘鎖定型系統中，蓄能器用作系統壓力的補償和鎖定油缸的退鎖。 10、蓄能器型系統中，兩個蓄能器互為備用，為閥門關閉提供主動力源。 11、液壓系統與閥門本體可以是整體式安裝，也可以分開安裝。用戶未作特殊說明時為整體式安裝。 12、蓄能器式采用立式布置時艾為分體式安裝。 電氣控制方式說明 1、本閥電氣控制系統分為就地控制回路和聯動控制回路，就地控制回路主要用于現場調試，正常工作時一般均使用聯動控制回路。 2、控制類型按電氣特鞣治脹ㄐ禿蚉LC型，按液控特征分為普通重錘型、重錘保壓型、重錘鎖定型、蓄能器型四大類，每大類中又分為離心泵、軸流泵和水輪機等使用工況。 3、開閥離心泵工況（包括離心式混流泵）：先啟動泵，延遲預定時間后開閥。 4、開閥軸流泵工況（包括軸流式混流泵）：先開閥至一定角度，再啟動泵。 5、開閥水輪機工況：先開啟旁通閥平衡壓力，再開閥，后開啟水輪機。 6、各種工況一般均要求在停機或停電的同時關閉閥門。 7、常規配套均為普通型，用戶若采用PLC型訂貨時應先予說明。 8、液壓系統電磁換向閥控制特征一般為得電蝶閥開閥、失電蝶閥關閥如有不同應在訂貨時詳細說明。 9、控制原理詳細說明參看我公司液控蝶閥各類產品安裝使用說明書。 10用戶訂貨時請詳細說明換向閥控制特征、泵閥聯動先后控制方式等具體使用工況。我公司可按用戶特殊功能進行一定調整，并可根據用戶的不同要求單獨進行設計。 外形結構圖 主要外形及連接尺寸（PN=0.25MPa）單位（mm）
主要外形及連接尺寸（PN=0.6MPa）單位（mm）
主要外形及連接尺寸（PN=1.0MPa）單位（mm）
產品安裝與調試吊運：開箱后用吊車運蝶閥，起吊時注意在四個吊環螺釘中選取平衡位置。本閥長時間存放時，應放于干燥處，封閉二端通道，在加工面涂上防銹油。臨時停放時可在外墻板位置增加輔助支承以保持平穩。半年不安裝，液壓系統需清洗換油。安裝：安裝前應核對本閥銘牌參數是否符合使用要求；清洗閥體內孔及蝶板、檢查各部位有無損壞現象，各聯接螺栓是否緊固；將閥門按圖四、圖五所示液流方向安裝在泵出口端或水輪機進口端；調整閥座使閥門基本保持水平。 試車：根據液壓原理圖檢查各控制閥是否在所需位置；接上總電源，啟動電機觀察電機風葉，順時針旋轉則接線正確；按使用說明書依次核實開閥、保壓、關閥、停止動作以及程序和參數是否相符，試車中檢查壓力變化是否正常，液壓系統不得有泄漏，閥體軸封不得有泄漏。 運行：配置聯動控制電路，與水泵聯動操作空負荷運行核實程序及參數，合格即可進入負荷運行試驗（動水狀態下），運行主要檢查：a開閥過程中閥前閥后壓力變化應平穩，全開后基本相近。b能按程序與水泵、水輪機聯動開關閥。 潤滑：本蝶閥液壓油為HJ-20#液壓油或HU-22#汽輪機油，油位應不低于油標中線。過濾網每半年清洗一次。液壓油每年抽樣檢查一次，檢查其清潔度和潤滑性，如不符合要求，則應更換。油箱標定容積為40升。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
