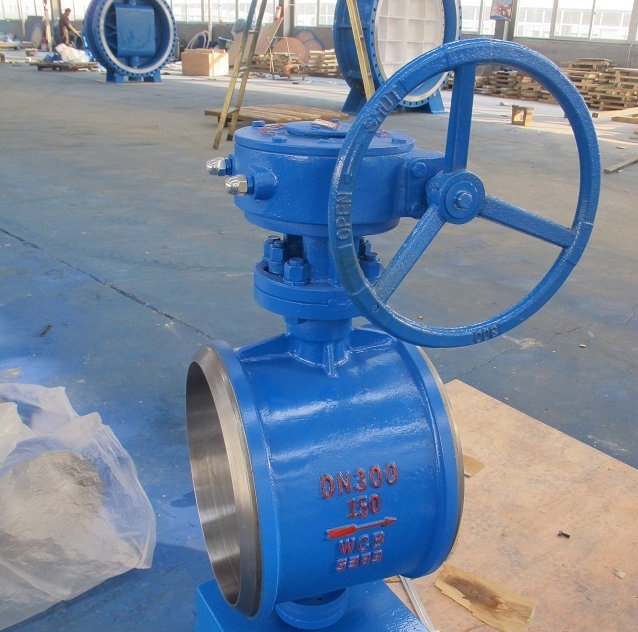

產品名稱：	焊接式蝶閥	產品型號：	D363H
公稱通徑：	DN80～DN2000	閥座密封：	合金、司太立、不銹鋼
公稱壓力：	1.0Mpa～4.0MPa	連接方式：	焊接式
適用溫度：	-20ºC～+150ºC～425ºC	驅動方式：	手動、蝸輪、電動、氣動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、粉體、液體	生產廠家：	浦首閥門

產品說明

D363H焊接式蝶閥適用于高溫、高壓、防火、保溫等管道上作啟閉或調節介質之用。D363H硬密封焊接蝶閥其主要特點如下：
1、結構緊湊、體積小、重量輕、操作靈活、使用方便；
2、采用三維偏心彈性或多層次硬密封結構，其密封性能可靠達到零泄漏；
3、此閥無法蘭，對管道和保溫包扎帶來很大方便和美觀；
4、具有耐高溫、高壓、耐腐蝕、耐磨損等特點。
5、傳動型式:蝸輪傳動、氣動傳動、電動傳動。

采用標準

焊接尺寸	GB1224；ANSI B16.25；DIN2559
結構長度	GB/T12221-1989；API609
壓力試驗	GB/T13927-1992；API598

技術參數

公稱通徑DN（mm）	DN（100～1200）mm、in4-48
公稱壓力PN（MPa）	強度試驗（1.5×PN）密封試驗（1.1×PN）
適用溫度	碳鋼：-29℃～425℃，不銹鋼：-40℃～600℃
適用介質	水、熱水、蒸汽、油品
焊接標準	GB12224、ANSI B16.25、DIN2559
壓力等級	ANSI 150LB磅級/PN25
驅動形式	蝸輪傳動、氣動、電動

零件材料

閥體	碳鋼、不銹鋼、鉻鉬鋼
蝶板	碳鋼、合金鋼、鉻鉬鋼
閥座	不銹鋼、鈷基硬質合金
軸套	不銹鋼
閥桿	不銹鋼、特殊材料
填料	柔性石墨

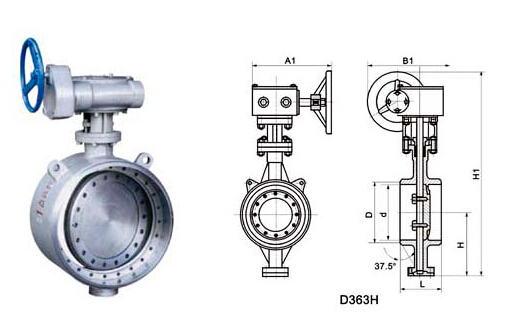

外型結構圖

外形連接尺寸PN1.6MPa

公稱壓力									PN1.6
公稱通徑		外形尺寸（參考值）							重量（kg）
毫米	英寸	L	D	d	H	H1	A1	B1
80	3	180	90	78	90	356	180	200	27
100	4	190	110	96	100	375	180	200	34
125	5	200	135	121	113	401	180	200	41
150	6	210	161	146	130	450	270	280	43
200	8	230	222	202	205	545	400	425	81
250	10	250	278	254	235	630	400	425	102
300	12	270	330	303	275	715	450	560	132
350	14	290	382	351	309	817	450	560	164
400	16	310	432	398	346	923	535	580	193
450	18	330	484	450	932	1059	535	580	238
500	20	350	535	501	427	1126	535	580	302
600	24	390	636	602	509	1369	570	660	457
700	28	430	726	692	572	1492	750	550	810
800	32	470	826	792	638	1622	750	550	1093
900	36	510	926	892	700	1924	750	550	1410
1000	40	550	1028	992	765	2054	900	750	1870
1200	48	630	1228	1192	860	2259	1000	925	2082
1400	56	710	1428	1392	986	2610	1000	925	2850
1600	64	790	1628	1592	1106	2856	1000	925	4235
1800	72	870	1828	1792	1226	3121	1100	980	5346
2000	80	950	2028	1992	1345	3385	1100	980	7328

外形連接尺寸PN2.5MPa

公稱壓力									PN2.5
通徑		外形尺寸（參考值）							重量（kg）
毫米	英寸	L	D	d	H	H1	A1	B1
80	3	180	90	78	90	356	180	200	38
100	4	190	110	96	106	387	180	200	40
125	5	200	135	121	122	413	180	200	60
150	6	210	161	146	136	459	270	280	65
200	8	230	222	202	215	585	400	425	85
250	10	250	278	254	247	649	400	425	135
300	12	270	330	303	288	771	450	560	175
350	14	290	382	351	333	929	450	560	195
400	16	310	432	398	359	993	535	580	295
450	18	330	484	450	405	1053	535	580	350
500	20	350	535	501	444	1245	535	580	510
600	24	390	636	602	521	1750	570	660	625
700	28	430	726	692	586	1519	750	550	925
800	32	470	826	792	659	1659	750	550	1260
900	36	510	926	892	720	1829	750	550	1790
1000	40	550	1028	992	780	1949	900	750	1940
1200	48	630	1228	1192	889	2243	1000	925	2810
1400	56	710	1428	1392	1000	2462	1000	925	3500

外形連接尺寸PN4.0MPa

公稱壓力									PN4.0
通徑		外形尺寸（參考值）							重量（kg）
毫米	英寸	L	D	d	H	H1	A1	B1
80	3	180	90	78	108	430	180	200	39
100	4	190	110	96	108	392	180	200	50
125	5	200	135	120	120	414	180	200	75
150	6	210	161	145	135	494	270	280	100
200	8	230	222	200	202	578	400	425	135
250	10	250	278	252	235	673	400	425	190
300	12	270	330	301	280	793	450	560	240
350	14	290	382	351	315	921	450	560	320
400	16	310	432	398	355	1021	535	580	450
450	18	330	484	448	370	1143	535	580	500
500	20	350	535	495	420	1192	535	580	560
600	24	390	636	595	490	1327	570	660	720



聲明：【D363H焊接式蝶閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的D363H焊接式蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
