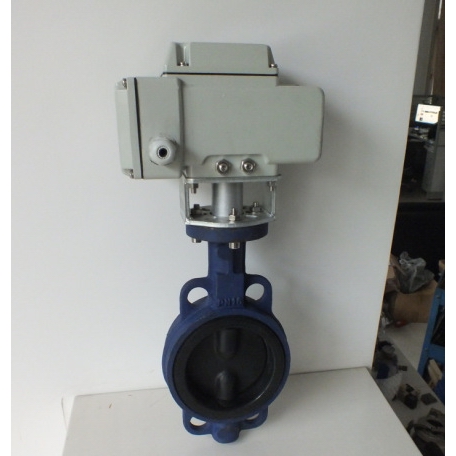

產品名稱：	電動對夾式襯膠蝶閥	產品型號：	D971J
公稱通徑：	DN50～DN1000	閥座密封：	三元乙丙
公稱壓力：	1.0Mpa～1.6MPa	連接方式：	對夾、法蘭
適用溫度：	-20ºC～+150ºC	驅動方式：	手動、蝸輪、電動、氣動
閥體材質：	鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣體、粉體、液體	生產廠家：	浦首閥門

產品說明

D971J電動對夾式襯膠蝶閥是采用一體化結構，接入220VAC電源即可控制運轉，也可加入控制模塊,輸入控制信號（4-20mADC或1-5VDC）進行調節控制。適用于溫度≤150℃，弱腐蝕或潔凈度有一定要求工況，在食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

產品特點

1、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。

主要技術參數

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣動、電動。

主要零件材料

零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板	不銹鋼2507、1.4529、球鐵襯膠及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O

密封材料選用和適用溫度

材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠	天然橡膠
英語簡稱	CR	NBR	EPDM	PTFE	SI	VITON	NR
型號代號	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1
耐最高溫度	82℃	93℃	150℃	232℃	250℃	204℃	85℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃
適用工作溫度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃

電動執行器

執行器類別	引進型RDK系列執行器參數	引進型3610R系列執行器參數	引進型HQ系列執行器參數
電源電壓	標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～1500N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	10秒/15秒/30秒	18S～112S
保護裝置	過熱保護	過載保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP55	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	比例控制單元	電位計、比例控制單元
驅動電機	8W/E	AC可逆電機	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2-PF 1/2〞進線線鎖	2個 PF 3/4”
殼體材料	鋁合金	鋼，鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能

（1）功能強勁:智能型、調節型、開關式。
（2）體積小巧：體積僅相當于同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。≥DN400口徑閥門一般采用380VAC電動執行器。

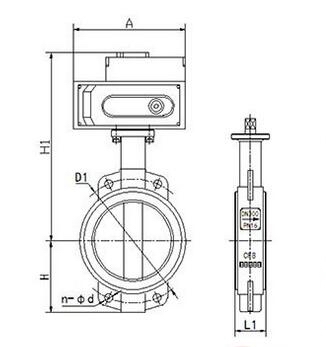

外形結構圖

主要外形連接尺寸

DN	L	H	H1	A	B	ФD
						0.6MPa	1.0MPa	1.6MPa
50	43	77	443	125	125	88	99	99
65	46	85	463	125	125	108	118	118
80	46	95	483	125	125	124	132	132
100	52	105	498	125	125	144	156	156
125	56	129	682	325	245	174	184	184
150	56	132	736	325	245	199	211	211
200	60	165	800	325	245	254	266	266
250	68	197	895	363	313	309	319	319
300	78	234	956	363	313	363	370	370
350	78	283	1029	363	313	413	429	429
400	102	325	1103	363	313	463	480	480
450	114	369	1186	465	469	518	530	548
500	127	404	1280	546	431	568	582	609
600	154	470	1321	546	556	667	682	720
700	165	503	1431	546	556	772	794	794
800	190	571	1542	546	556	878	901	901
900	203	621	1800	617	706	978	1001	1001
1000	216	702	2363	632	706	1078	1112	1112
1200	254	818	2583	632	706	1295	1328	1328



聲明：【D971J電動對夾式襯膠蝶閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的D971J電動對夾式襯膠蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
