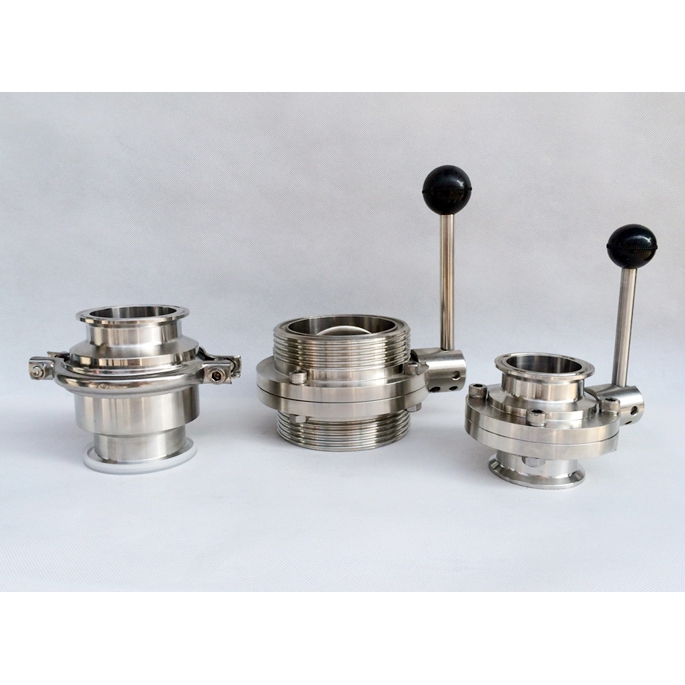

產品名稱：	衛生級外螺紋蝶閥	產品型號：	D21X
公稱通徑：	DN25～DN200	閥座密封：	丁青橡膠、聚四氟乙烯
公稱壓力：	1.0Mpa～1.6MPa	連接方式：	卡箍快裝、外螺紋、焊接
適用溫度：	-20ºC～+80ºC-150ºC	驅動方式：	手動、電動、氣動
閥體材質：	不銹鋼304、316、316L	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣、液體	生產廠家：	浦首閥門

產品說明

D21X衛生級外螺紋蝶閥專用于乳制品、食品、制藥、啤酒、化妝品等工業領域。衛生級外螺紋蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種不銹鋼閥門。所有衛生蝶閥與介質接觸部份均為鏡面拋光處理。

產品優點

1 、蝶閥橡膠密封圈與閥板均采用進口件，保證了蝶閥的使用性能和使用壽命；
2 、采用高精度數控車床精車閥體，保證了蝶閥可靠的互換性，免去了因更換橡膠而不能保證其使用性能的麻煩；
3 、閥桿鑲裝尼龍軸套，減小了磨擦力因而開啟靈活輕松；
4 、鋼件均采用不銹鋼制作，橡膠采用食品橡膠，衛生質量高；
5 、閥體通徑與管道內徑等徑，開啟時窄而呈流線型的閥板與流體方向一致，流量大而阻力小，無物料積聚；
6 、手柄采用扳動式和拉動式，可承受較大操作力矩，不易扳斷；
7 、開閉范圍為0~90°，可固定于每隔15°的位置上，具有可調性，且開閉迅速，操作方便；
8 、閥體均采用可拆連接，結構簡單，維修方便；
9 、造型輕巧美觀，表面光亮而不粘塵，無毛刺扎手；
10 、經過嚴密的強度和密封試驗，保證質量。

外形結構圖

主要外形尺寸

Size	A	B	D	L
DN20	66	78	44×1/6	130
DN25	66	78	52×1/6	130
DN32	70	86	58×1/6	130
DN40	74	90	65×1/6	130
DN50	76	106	78×1/6	140
DN65	84	124	95×1/6	150
DN80	90	139	110×1/4	170
DN100	108	159	130×1/4	170
DN125	130	190	160×1/4	190
DN150	150	220	190×1/4	190

（工業標準：ISO、DIN、IDF、3A、SMS）

聲明：【D21X衛生級外螺紋蝶閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的D21X衛生級外螺紋蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
