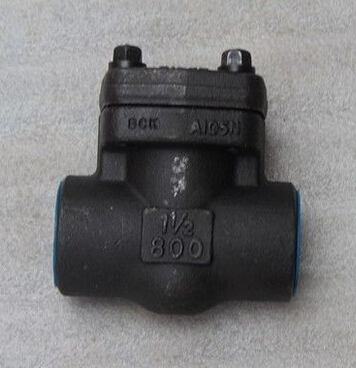

產品名稱：	鍛鋼旋啟式止回閥	產品型號：	H64Y、H44Y
公稱通徑：	DN15～DN50	結構形式：	升降式、旋啟式
公稱壓力：	1.6MPa～42.0MPa 150LB-2500LB	連接方式：	承插焊、內螺紋、法蘭
適用溫度：	-29ºC～+550ºC	驅動方式：	介質推動
閥體材質：	鍛鋼A105、A182、F22、304、316、316L	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣體、液體	生產廠家：	浦首閥門

產品說明

H64Y、H44Y鍛鋼旋啟式止回閥密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成耐磨、耐高溫、耐腐蝕、抗擦傷性能好使用壽命長等特點。不銹鋼銷軸與閥瓣連接采用內裝式結構-性能優良-密封更可靠。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上防介質倒流作用。適用介質為水、油品、蒸汽、氣體及某些腐蝕性液體介質等。

閥蓋設計形式

一、螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片（316夾柔性石墨制造）密封.客戶有特殊要求時也可采用金屬環連接。
二、焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接。
三、壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封。

設計結構和特征

符合API602，MSS-SP-118(可采用標準)和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-SP-25
采用以下結構
全徑或縮徑
結構長度按ANSI B16.5 F16.5
法蘭自緊式閥蓋
明桿支架型
自定心壓板壓套式
整體上密封座
整體閥體法蘭
對焊接端符合ASME B16.25
RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺式連接，全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋。

標準材質明細表

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
		A105	F22	F304(L)	F316(L)
1	閥體	A105	A182F22	A182F304(L)	A182F316(L)
2	閥座	A276410	A276304	A276F304(L)	A276F316(L)
3	閥瓣	A276420	A276304	A276F304(L)	A27F316(L)
4	螺母	A1942H	A1944	A1948	A1948M
5	搖桿	A105	A182F22	A182F304(L)	A182F316(L)
6	墊片	316夾柔性石墨		316夾PTFE
7	閥蓋	A105	A182F22	A182F304(L)	A182 F316(L)
8	螺栓	A193B7	A193B16	A193B8(M)	A193B8(M)
9	銷釘	a276420		A182F304	A182F316
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼;AS=合金鋼;SS=不銹鋼;

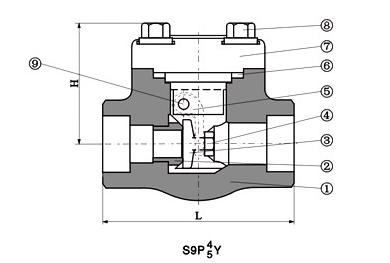

外形結構圖



主要外形尺寸800LB～900LB～1500LB

NPS		3/8”	1/2”	3/4”	1”	11/4"	11/2"	2"
L	800LB	79	79	92	111	120	120	140
	900LB～1500LB	92	111	111	120	120	140	178
W	800LB	61	61	78	84	101	120	133
	900LB～1500LB	79	79	79	97	105	120	140
重量	800LB	1.1	1.0	1.9	3.9	4.5	7.3	10.0
	900LB～1500LB	3.1	3.0	3.6	4.3	6.1	8.8	12.6

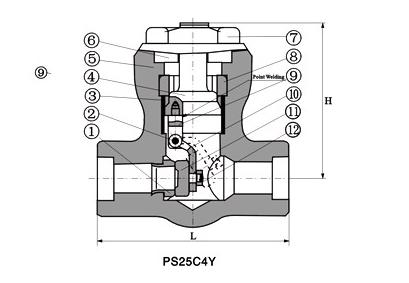

外形結構圖



主要外形尺寸～900LB～2500LB

NPS		1/2”	3/4”	1”	11/4"	11/2"	2"
L	900LB～1500LB	140	140	140	178	178	216
	2500lb	186	186	186	232	232	279
H		117	117	117	152	152	195
重量	900LB～1500LB	8.2	7.8	7.7	19.8	19.2	21.3
	2500lb	10.0	9.6	9.4	21.5	27.5	32.5



聲明：【H64Y,H44Y鍛鋼旋啟式止回閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的H64Y,H44Y鍛鋼旋啟式止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
