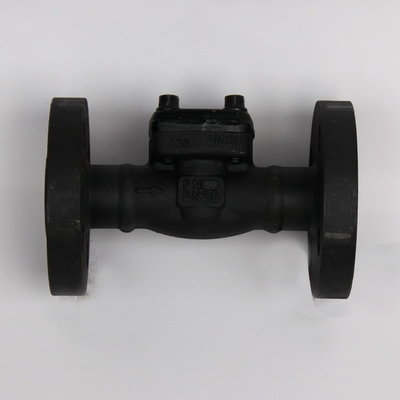

產品名稱：	鍛鋼升降止回閥	產品型號：	H41Y、H41H
公稱通徑：	DN15～DN50	結構形式：	升降式
公稱壓力：	1.6MPa～42.0MPa 150LB-2500LB	連接方式：	承插焊、外螺紋、法蘭
適用溫度：	-29ºC～+550ºC	驅動方式：	介質推動
閥體材質：	鍛鋼A105、A182、F22、304、316、316L	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣體、液體	生產廠家：	浦首閥門

產品說明

H41Y、H41H鍛鋼升降止回閥密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成耐磨、耐高溫、耐腐蝕、抗擦傷性能好使用壽命長等特點。不銹鋼銷軸與閥瓣連接采用內裝式結構-性能優良-密封更可靠。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上防介質倒流作用。適用介質為水、油品、蒸汽、氣體及某些腐蝕性液體介質等。

閥蓋設計形式

一、螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片（316夾柔性石墨制造）密封.客戶有特殊要求時也可采用金屬環連接。
二、焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接。
三、壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封。

設計結構和特征

符合API602，MSS-SP-118(可采用標準)和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-SP-25
采用以下結構
全徑或縮徑
結構長度按ANSI B16.5 F16.5
法蘭自緊式閥蓋
明桿支架型
自定心壓板壓套式
整體上密封座
整體閥體法蘭
對焊接端符合ASME B16.25
RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺式連接，全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋。

主要零件材質

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
		TypeA105	Type F22	Type F304(L)	TypeF316(L)
1	閥體	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	銘牌	SS
3	閥瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
4	閥蓋	A105	A182F22	A182 F304(L)	A182 F316(L)
5	墊片	316夾柔性石墨		316夾PTFE SS+PTFE
6	螺栓	A193 B7	A193 B16	A193 B8	A193 B8fMl
適用介質		水、蒸氣、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29℃～425℃	-29℃～550℃	-29℃～180℃

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

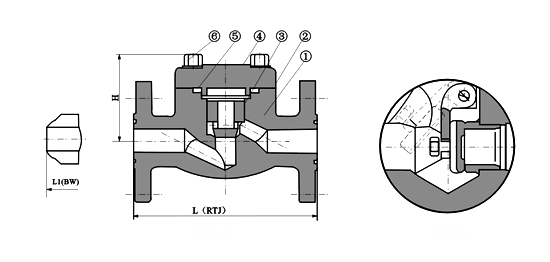

外形結構圖



主要外形尺寸

NPS			1/2"	3/4"	1"	11/4"	11/2"	2"
L(RF)  L1(BW)	150Lb		108	117	127	140	165	203
	300Lb		152	178	203	216	229	267
	600Lb		165	190	216	229	241	292
H	150Lb ～ 300Lb		61	61	79	95	103	118
	600Lb		61	79	95	103	118	135
重量	150Lb	RF	2.56	3.37	4.37	8.17	8.94	12.64
		BW	1.70	190	2.10	5.12	5.50	1.89
	300Lb	RF	2.73	3.65	4.74	8.77	9.60	13.70
		BW	1.90	2.10	3.00	5.12	6.60	7.85
	600Lb	RF	3.00	4.00	5.83	9.47	10.10	15.6
		BW	2.00	3.12	4.25	7.25	8.56	13.60

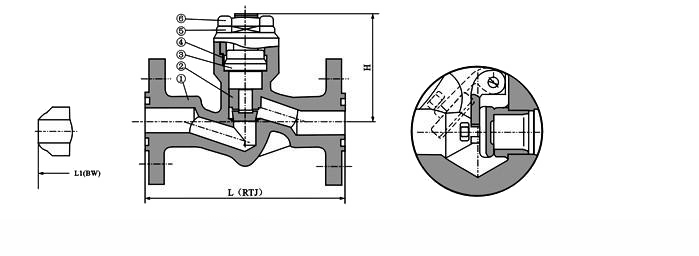

外形結構圖



主要外形尺寸

NPS		1/2	3/4	1	11/4	11/2	2
(PRJ) L	900Lb-1500Lb	216	229	254	279	305	368
	2500Lb	264	273	308	349	384	451
H	900Lb-1500Lb	117	117	117	152	152	195
	2500Lb	117	117	117	152	152	195
重量	900Lb-1500Lb	10.5	11.9	13.9	19.9	26.9	32.5
	2500Lb	12.6	14.9	16.5	24.8	30.0	35.0



聲明：【H41Y,H41H鍛鋼升降止回閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的H41Y,H41H鍛鋼升降止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
