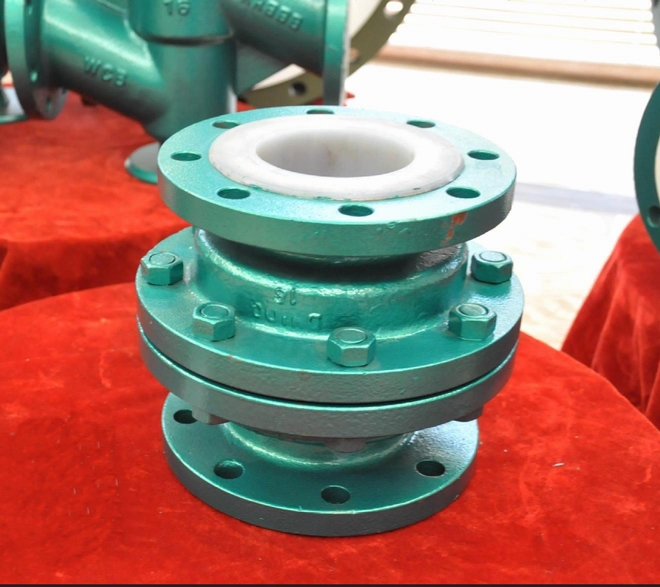

產品名稱：	浮球式襯氟止回閥	產品型號：	H40F46
公稱通徑：	DN15～DN500	結構形式：	浮球式
公稱壓力：	0.6MPa～1.0MPa～1.6MPa	連接方式：	法蘭
適用溫度：	-50ºC～+150ºC	驅動方式：	介質推動
連接材質：	鑄鐵、鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	王水、硫酸、鹽酸、氫氟酸等	生產廠家：	浦首閥門

產品說明

H40F46浮球式襯氟止回閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。其主要作用是防止介質倒流。

標準規范

設計制造標準：GB/T 12235
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113、HG20592-97
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

主要零部件的材料

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥瓣/閥桿	35	1Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里/閥座	PTEF(F3)、FEP(F46)、PFA(可溶F4)、PP、PO
4	緊固螺栓	WCB		1Cr17Ni2		1Cr18Ni9Ti
5	浮球	氟塑料		0Cr18Ni9Ti		1Cr18Ni9Ti

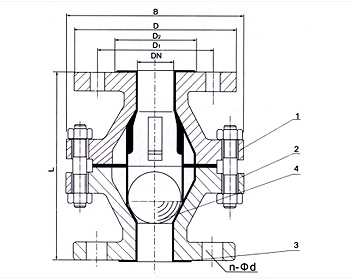

外形結構圖



主要外形尺寸PN1.0MPa

公稱通經		L	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)		PN1.0MPa
15	1/2	108	95	65	45	2	14	4-φ14
20	3/4	117	105	75	55	2	16	4-φ14
25	1	127	115	85	65	2	16	4-φ14
32	5/4	140	135	100	78	2	18	4-φ18
40	3/2	165	145	110	85	3	18	4-φ18
50	2	203	160	125	100	3	20	4-φ18
65	5/2	216	180	145	120	3	20	4-φ18
80	3	241	195	160	135	3	22	4-φ18
100	4	292	215	180	155	3	22	8-φ18
150	6	356	280	240	210	3	24	8-φ23
200	8	495	335	295	265	3	26	8-φ23
250	10	622	390	350	320	3	28	12-φ23
300	12	698	440	400	368	4	28	12-φ23
350	14	787	500	460	428	4	30	16-φ23
400	16	914	565	515	482	4	32	16-φ25
450	18	978	615	565	532	4	32	20-φ25
500	20	978	670	620	585	4	34	20-φ25

主要外形尺寸PN1.6MPa

公稱通經		L	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)		PN1.6MPa
15	1/2	108	95	65	45	2	14	4-φ14
20	3/4	117	105	75	55	2	16	4-φ14
25	1	127	115	85	65	2	16	4-φ14
32	5/4	140	135	100	78	2	18	4-φ18
40	3/2	165	145	110	85	3	18	4-φ18
50	2	203	160	125	100	3	20	4-φ18
65	5/2	216	180	145	120	3	20	4-φ18
80	3	241	195	160	135	3	22	8-φ18
100	4	292	215	180	155	3	24	8-φ18
150	6	356	280	240	210	3	28	8-φ23
200	8	495	335	295	265	3	30	12-φ23
250	10	622	405	355	320	4	32	12-φ25
300	12	698	460	410	375	4	34	12-φ25
350	14	787	520	470	435	4	38	16-φ25
400	16	914	580	525	485	4	40	16-φ30

主要外形尺寸PN2.5MPa

公稱通經		L	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)		PN2.5MPa
15	1/2	108	95	65	45	2	16	4-φ14
20	3/4	117	105	75	55	2	16	4-φ14
25	1	127	115	85	65	2	16	4-φ14
32	5/4	140	135	100	78	2	18	4-φ18
40	3/2	165	145	110	85	3	18	4-φ18
50	2	203	160	125	100	3	20	4-φ18






聲明：【H40F46浮球式襯氟止回閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的H40F46浮球式襯氟止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
