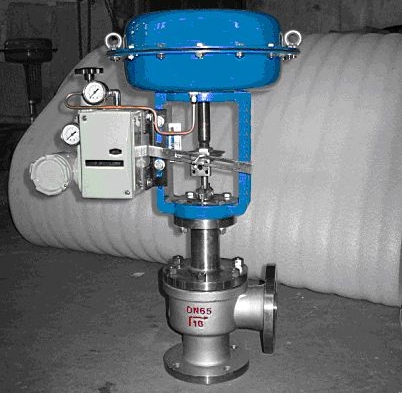

產品名稱：	氣動角形調節閥	產品型號：	ZJHJ
公稱通徑：	DN20～DN200	結構形式：	角式
公稱壓力：	1.6MPa～6.4MPa	連接方式：	法蘭
適用溫度：	-29ºC～+550ºC	驅動方式：	氣動
閥體材質：	鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、蒸汽、液體	生產廠家：	浦首閥門

產品說明

ZJHJ氣動角形調節閥是采用頂部導向結構，由多彈簧氣動薄膜執行機構和角式調節閥閥體組成。氣動角型調節閥具有結構緊湊、重量輕、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。氣動角形調節閥配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制。氣動角式高壓調節閥具有體積小、重量輕、閥芯采用頂導向結構，流路簡單、阻力小、易于沖洗的特點。氣動角形調節閥廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。氣動角式高壓調節閥特別適用于允許泄露量小閥前閥后壓差不大的高粘度、含有懸浮物和顆粒狀物質的的調節，可避免結焦、堵塞，便于自凈與清洗的場合 。

閥體

形      式	角式單座鑄造球型閥
公稱通徑	20、32、40、50、65、80、100、1 25、150、200mm
公稱壓力	PN16、40、64bar
法蘭標準	JB/T79.1-94、79.2-94等
材      料	鑄鋼( ZG230450)、不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上  閥  蓋	標準型：-17-230℃  散熱型：230-450℃  低溫型：-60--196℃  波紋管密封型：-40-350℃
閥蓋形式	螺栓壓緊式
填      料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料
結構形式	（詳見圖1-圖4）

閥內組件

閥芯型式	單座柱塞型閥芯
流量特性	等百分比特性和線性特性
材      料	不銹鋼（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。

執行機構

型      式	ZHA/B多彈簧薄膜執行機構
型      號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積cm2	350	350	560	900	1400
行程mm	10、16	25	40	40、60	100
彈簧范圍KPa	20-100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140-400KPa
氣源接口	RC1/4"
環境溫度	-30-70℃

閥作用形式
氣關式（B）- 失氣時閥位開（FO）；氣開式(K)一失氣時閥位關(FC)
附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

性能

項        目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回      差%			≤3.0	≤1.0
死      區%			≤3.0	≤0.4
始終點偏差%	氣開	始點	土2.5	±1.0
		終點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	土2.5	±1.0
額定行程偏差%			≤2.5
泄漏量1/h			0.01%X閥額定容量
可調范圍R			30:1

額定流量系數Kv、額定行程

公稱通徑DN（mm）	20				25	32	40	50	65	80	100	125	150	200
閥座直徑DN（mm）	10	12	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數Kv	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
額定行程L（mm）	10				16	25			40			60
配用執行機構型號	ZHA/B-22					ZHA/B-23			ZHA/B-34			ZHA/B-45

允許壓差

公稱通徑DN (mm)			20				25	32	40	50	65	80	100	125	150	200
閥座直徑DN (mm)			10	12	15	20	25	32	40	50	65	80	100	125	150	200
執行機構			ZHA/B-22					ZHA/B-23			ZHA/B-34			ZHA/B-45
作用 方式	氣源壓力 (Kpa)	彈簧范圍 (Kpa)	允許壓差△(bar)
氣關	140	20~100	46.4	30.9	19.8	11.1	7.1	4.4	2.8	1.8	1.7	1.1	0.7	0.7	0.5	0.3
	250	20~100	64	64	59.4	33.4	21.4	13.1	8.4	5.3	5.1	3.3	2.1	2.2	1.5	0.9
	400	40-200	64	64	64	6.4	49.9	30.5	19.5	12.5	11.8	7.8	5	5.1	3.6	2.1
氣開	140	20~100	64	61.9	39.6	32.3	14.3	8.7	5.6	3.5	3.4	2.2	1.7	1.5	1.1	0.6
	250	40-200	64	64	64	64	64	56.8	36.4	23	22.1	14.3	9.1	9.5	6.6	3.7
	400	80-240	64	64	64	6.4	64	64	50.4	31.8	30.6	19.8	12.6	13.2	9.2	5.2

備注：對于波紋管密封調節閥，最大允許壓差為10bar，表中數值若小于10bar則不變，若大于10bar則取l0bar。

外形結構圖

主要外形尺寸

公禰通徑		20	25	32	40	50	65	80	100	125	150	200
L	PN16/40	85	95	115	115	130	145	155	175	200	240	300
	PN64	100	115	130	130	150	170	190	215	250	275	325
A		285	285	285	285	285	360	360	360	470	470	470
H1	PN16/40	107	107	114	132	137	164	174	189	213	243	298
	PN64	119	119	122	140	157	169	179	200	230	250	304
H2		298	298	298	298	298	380	380	380	510	510	510
H3	PN16/40	267	267	282	300	305	402	412	427	474	504	559
	PN64	279	279	290	308	315	407	417	438	621	641	695
H4	PN16/40	267	267	282	300	305	402	412	427	604	634	689
	PN64	279	279	290	308	315	407	417	438	621	641	695
C		220	220	220	220	220	270	270	270	320	320	320
H6		180	180	180	180	180	236	236	236	310	310	310
重量 (kg)	PN16/40	16	17	19	24	30	48	57	64	100	120	185
	PN64	20	21	25	34	42	64	72	83	138	150	225

備注：
1、  表中重量為不帶附件標準數據，也可安裝側裝式手輪。
2、閥門法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI，JIS，DIN標準。

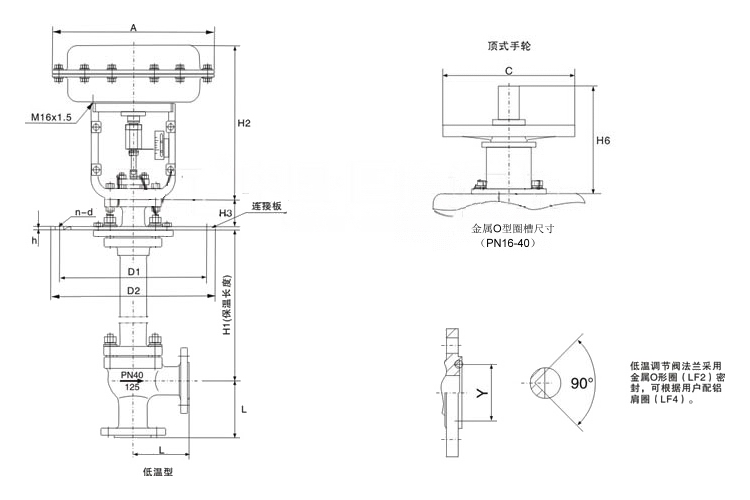

外形結構圖

主要外形尺寸

公禰通徑		20	25	32	40	50	65	80	100	125	150	200
L	PN16/40	85	95	115	115	130	145	155	175	200	240	300
	PN64	100	115	130	130	150	170	190	215	250	275	325
A		285	285	285	285	285	360	360	360	470	470	470
H1		700	700	700	700	700	700	700	700	700	700	700
H2		298	298	298	298	298	380	380	380	510	510	510
H3		88	88	88	88	88	94	94	94	110	110	110
D1	PN16/40	230	230	250	270	305	342	375	430	490	556	665
	PN64	270	270	305	342	375	430	490	556	665	665	765
D2	PN16/40	310	310	335	355	390	430	465	520	585	660	770
	PN64	355	355	390	430	465	520	585	600	770	770	890
D2	PN16/40	15	15	15	15	15	18	18	18	20	20	20
n-d	PN16/40	8-12	8-12	8-12	8-14	8-14	10-14	10-14	12-16	14-16	16-16	18-16
	PN64	8-14	8-14	8-14	10-14	10-14	12-16	14-16	16-16	18-16	18-16	18-16
Y		45	45	60	65	75	90	104	135	165	195	245
C		220	220	220	220	220	265	270	270	320	320	320
H6		180	180	180	180	180	240	236	236	310	310	310
重量	（kg）	36	43	46	54	62	82	95	128	190	252	283

備注：
1、保溫長度以700mm為例，表中重量為PN16數據，也可安裝側裝式手輪。
2、閥門法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI，JIS，DIN標準。

聲明：【ZJHJ氣動角形調節閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的ZJHJ氣動角形調節閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
