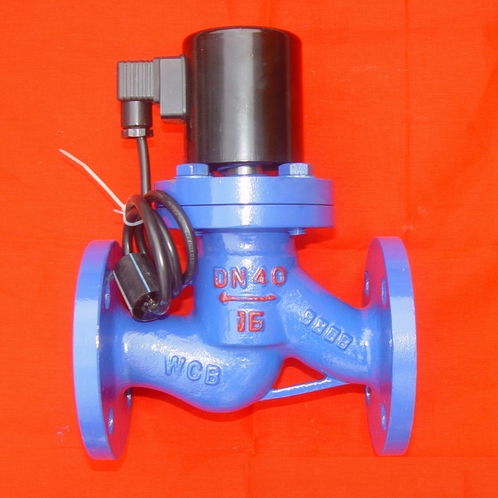

產品名稱：	蒸汽電磁閥	產品型號：	ZCZP
公稱通徑：	DN15～DN150	結構形式：	先導活塞式
公稱壓力：	1.0MPa～1.6MPa	連接方式：	法蘭、螺紋
適用溫度：	-29ºC～+200ºC	驅動方式：	電磁動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽	生產廠家：	浦首閥門

產品說明

ZCZP蒸汽電磁閥適用于以蒸汽加熱為介質，進行溫度自動控制的執行機構?？蓪φ羝訜崞鳌⑸崞?、干燥器等蒸汽設備及各類溫度自控儀、蒸汽定型機、蒸汽機、蒸汽回潮機等成套設備的鍋爐蒸汽管道進行二位式自動控制和遠程控制。廣泛應用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金等部門的自控系統。

技術參數

工作介質

蒸汽及其他腐蝕性氣體

介質溫度℃

≤200

工作壓力MPa

1.6

工作壓差MPa

0.05～1.6

0.1～1.6

電源電壓

AC220V其余規格可作特殊訂貨

使用壽命

按JB/T7352-94規定

額定流量系數KV

泄漏量ml/min

按JB/T7352-94·F規定

公稱通徑mm

15

20

25

32

40

50

65

80

100

125

150

功    耗VA

30、40

30、40、50

外形結構圖



主要外形尺寸

公稱通徑DN	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸		法蘭尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	148	92	1/2	176	130	95	65	46	14	2	4-φ14
20	148	92	3/4	181	150	105	75	56	16	2	4-φ14
25	148	110	1	210	160	115	85	65	16	3	4-φ14
32	182	120	1 1/4	221	180	140	100	76	18	3	4-φ18
40	182	140	1 1/2	230	200	150	110	84	18	3	4-φ18
50	192	162	2	252	230	165	125	99	20	3	4-φ18
65				265	290	185	145	118	20	3	4-φ18
80				276	310	200	160	132	20	3	8-φ18
100				373	350	220	180	156	22	3	8-φ18
125				416	400	250	210	184	22	3	8-φ18
150				400	480	285	240	211	24	3	8-φ22



聲明：【ZCZP蒸汽電磁閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的ZCZP蒸汽電磁閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
