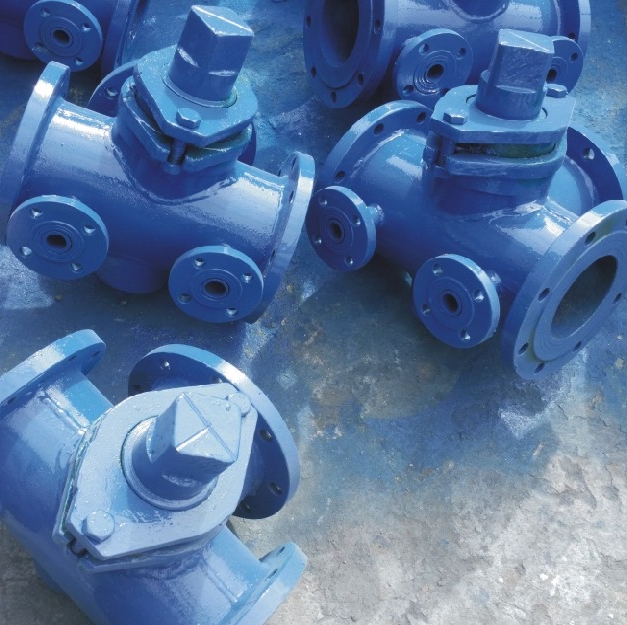

產品名稱：	瀝青專用保溫旋塞閥	產品型號：	BX43W
公稱通徑：	DN50～DN200	結構形式：	圓柱形或圓錐形
公稱壓力：	1.0MPa	連接方式：	法蘭
適用溫度：	-29ºC～+250ºC	驅動方式：	手動、電動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	瀝青、易凝固、易結晶等介質	生產廠家：	浦首閥門

產品說明

BX43W瀝青專用保溫旋塞閥主要用于瀝青管路上，作為開啟或關閉或切換作用。通過保溫夾層加循環蒸汽、或熱水、或導熱油來保證瀝青不結晶，從而保護瀝青在管路上正常流動。廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

工作原理

它的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧。最適于作為切斷和接通介質以及分流適用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。

產品特點

1、旋塞閥用于經常操作，啟閉迅速、輕便。
2、旋塞閥流體阻力小。
3、旋塞閥結構簡單，相對體積小，重量輕，便于維修。
4、密封性能好。
5、不受安裝方向的限制，介質的流向可任意。
6、無振動，噪聲小。

性能規范

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
		殼體	密封
BX43W-1.6C	1.6	2.0	1.6	瀝青及厚質油類	≤425
BX44W-1.6C	1.6	2.0	1.6

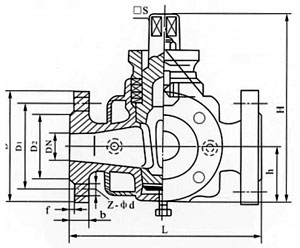

外形結構圖



主要外形尺寸

公稱通徑 DN（mm）		L	D	D1	D2	b	F	n-φd	H	S
50	二通	250	160	125	100	18	3	4-φ18	250	30×30
	三通	250	160	125	100	18	3	4-φ18
65	二通	300	180	145	120	20	3	4-φ18	280	40×40
	三通	300	180	145	120	20	3	4-φ18
80	二通	300	195	160	135	20	3	8-φ18	320	45×45
	三通	300	195	160	135	20	3	8-φ18
100	二通	325	215	180	155	22	3	8-φ18	350	52×52
	三通	325	215	180	155	22	3	8-φ18
125	二通	350	245	210	185	22	3	8-φ18	405	62×62
	三通	350	245	210	185	22	3	8-φ18
150	二通	400	280	240	210	24	3	8-φ23	-	68×68
	三通	400	280	240	210	24	3	8-φ23
200	二通	450	335	295	265	26	3	12-φ23	-	75×75
	三通	450	335	295	265	26	3	12-φ23

聲明：【BX43W瀝青專用保溫旋塞閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的BX43W瀝青專用保溫旋塞閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
