產品名稱：	旋轉式量油孔	產品型號：	GLY
公稱通徑：	DN100～DN150	功能作用：	測試及取樣
公稱壓力：	1.6MPa	連接方式：	法蘭
適用溫度：	-28ºC～+60ºC	安裝位置：	儲罐
閥體材質：	鋁合金、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	汽油、柴油、煤油、原油、甲苯等	生產廠家：	浦首閥門

產品說明

GLY旋轉式量油孔裝于油罐頂部，用于測量罐內油品的標高和測試及取樣等作用，是用來測量罐內油面高低和調取油樣的專門附件，每個油罐頂上設置一個，大都設在罐梯平臺附近。測量孔的直徑為一般為150毫米，由于測量用的鋼卷尺接觸出口容易摩擦產生火花，因此在孔管內側鑲有銅（或鋁合金）套，或者在固定的測量點外裝設不會產生火花的有色金屬導向槽（投尺槽）。為了保證量油時每次都沿同一位置下尺，減少測量誤差，在旋轉式量油孔內壁的一側裝有鋁制或銅質的導向槽。正對旋轉式量油孔下方的油罐底板不應有焊縫，必要時可在該處焊接一塊計量基準板，以減少各次測量的相對誤差。

產品種類

旋轉式量油孔分腳踏式、旋轉式與環保型，安裝于油罐頂部，用于測量罐內油品的標高和溫度及取樣等，因化工物料均帶有不同程度的有害氣味，測量時不能排放到大氣中。為了能完成測量程序，確保環境不受影響和操作工人操作安全，旋轉式量油孔就能起到這方面的作用。

規格圖號

規格	圖號	重量（Kg/臺）
DN150	GLY-150	7.6
DN100	GLY-100	5.5

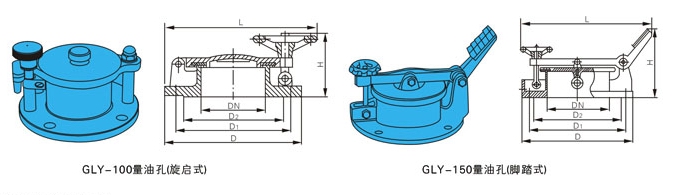

外形結構圖



主要外形尺寸

型號	口徑	L	D	D1	D2	H
GLY-100	DN100	245	220	100.3	199	103
GLY-150	DN150	300	200	225	200	210

操作維護

　　1、旋轉式量油孔安裝在儲罐頂上，平時均能絕對密封，需要測量化工品時，先旋開、拔出測量口密封件，將窄口式測量組件放在上蓋中間擰緊，再按下中間密封操作手柄，就能打開筒體密封件，此時將測量尺從上方窄口縫中伸入，即可測量液位的標高。操作完成后先拉回手柄，取出測量組件，再放入密封件擰緊。如對油品進行測量、取樣時，拉下中間操作手柄，打開上蓋即可。
　　2、旋轉式量油孔經常啟閉，容易損壞而發生漏氣，因此要定期鑒定其嚴密性。鑒定時，在孔的邊緣涂上一層薄油漆，將孔蓋輕輕蓋上，用手加一定力，如襯墊上映有明顯完整的痕跡，就可以認為合格。若痕跡殘缺不全，說明孔蓋已不嚴密，應更換墊圈。

適用范圍

　　3、旋轉式量油孔安裝于石油、化工儲罐頂部，用以測量罐內物料的標高、溫度以及取樣等作用。化工物料均帶有不同程度的有害氣味，測量時不能排放到大氣中，為了能完成測量程序，確保環境不受影響和操作工人操作安全，環保型旋轉式量油孔就能起到這方面的作用。北京景辰公司生產的旋轉式量油孔廣泛應用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域，產品暢銷全國各地，優質的質量，高效的服務，深得用戶的信賴和廣泛的贊譽。

聲明：【GLY旋轉式量油孔】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的GLY旋轉式量油孔產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
