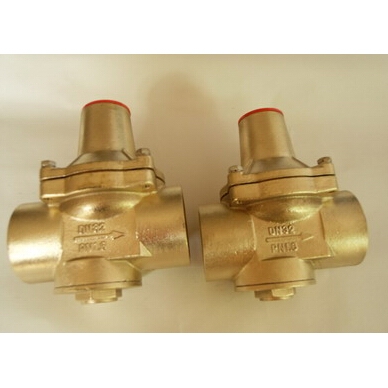

產品名稱：	支管減壓閥	產品型號：	YZ11X
公稱通徑：	DN15～DN50	結構形式：	彈簧式
工作壓力：	1.0MPa～1.6MPa	連接方式：	內螺紋
適用溫度：	-20ºC～+570ºC	功能作用：	減壓
閥體材質：	不銹鋼、黃銅	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、飽和蒸汽等	生產廠家：	浦首閥門

產品說明

YZ11X支管減壓閥主要用于各種建筑給水系統、消防系統、中央空調系統、采暖系統等。它用于支管減壓，可使供水壓力分配更加均衡，避免部分供水超壓，優化高層建筑給水分區。它可代替分區調頻變速水泵，在消防給水系統上可代替分區水泵，用于家用給水系統，可保護所有的水龍頭和其它水器具。

結構特點

1、采用直接作用隔膜式結構，內部結構非常簡單，無卡阻，性能可靠，經久耐用。
2、耐臟防水垢,不需過濾器,不需旁通管,配管極其簡單,能節省大量空間和配管成本。
3、極佳的水力特性，壓力損失小，減壓比可達成10：1以上。
4、可滿足多種減壓要求，特別適用于支管減壓系統。
5、出口壓力精密可調，在一般場合下，可以認為出口壓力不受進口壓力的影響（出口壓力的變化量是△P1的8%）。

工作原理

出口壓力作用在隔膜底面和閥瓣底面，當它超過彈簧設定值時，壓縮彈簧，使閥瓣關閉。只要下游無水流動，出口壓力將基本保持在設定值（其變化量僅為入口壓力變化量的8%）；當下游用水時，出口壓力下降，彈簧推開隔膜，打開減壓閥。水流連續流通一陣后，減壓閥的開啟產生自阻尼效應，使啟閉動作趨于平穩。

技術參數

類型	型號	公稱壓力 PN（MPa）	公稱通徑 DN（MPa）	連接形式	閥體材料	出口壓力（MPa）	工作℃
支管減壓閥	YZ11X-16T YZ11X-25T	1.6，2.5	15~50	內螺紋	青鋼	0.05~0.6（可調）	80
	YZ11X-16P YZ11X-25P				不銹鋼

外形結構圖



主要外形尺寸

公稱通徑DN（MPa）	尺寸（MM）					重量（Kg）
MM	in	H1	L	H	φG
15	1/2	31	60	76.5	59	1.2
20	3/4	31	75	76.5	73	1.2
25	1	36	88	85	81	1.4
32	11/4	42	93	98	81	1.5
40	11/2	45	98	102	85	2
50	2	54	130	117	98	2.65

聲明：【YZ11X支管減壓閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的YZ11X支管減壓閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
