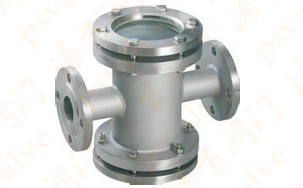

直通視鏡,不銹鋼視鏡結構:
該視鏡主要由視鏡底板、視鏡玻璃、閥門組件等組成。本類閥門在管道中一般應當水平安裝。

直通視鏡,不銹鋼視鏡主要技術參數：
體材質：碳鋼WCB、不銹鋼304、321、316、316L、鋼內襯PTFE。
法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。
視窗材質：鋼化玻璃、高硼硅玻璃、石英玻璃。
密封材質：NBR、PTFE。
工作壓力0.6MPa-1.6MPa
直通視鏡工作溫度：
鈉鈣玻璃的最高允許溫度為150℃，溫度的急劇變化范圍為120℃至20℃
硼硅玻璃的最高允許溫度為280℃，溫度的急劇變化范圍為230℃至20℃
石英玻璃的最高允許溫度為800℃，溫度的急劇變化范圍為550℃至20℃

主要材料表

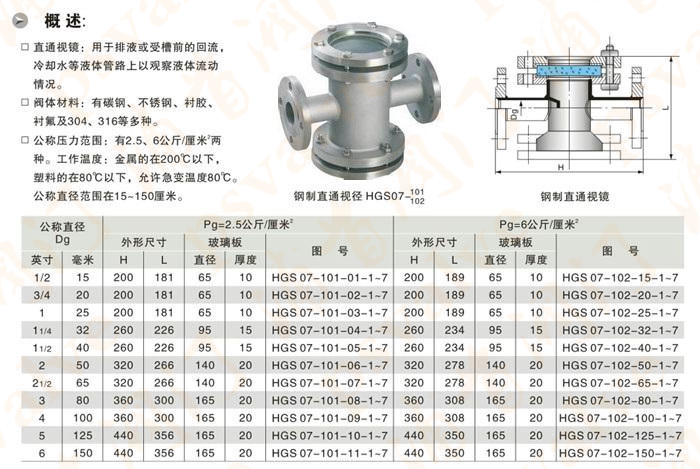

直通視鏡,不銹鋼視鏡尺寸結構圖：
