產品名稱：	水減壓閥	產品型號：	Y42X
驅動方式：	手動/自動	連接形式：	法蘭,螺紋
結構形式：	活塞式	密封結構：	NBR,PTFE
壓力范圍：	1.6MPa-6.4MPa	公稱通徑：	DN15-500
常用材質：	鑄鐵,碳鋼,不銹鋼等	銘牌：	浦首品牌

水減壓閥,水用減壓閥在城市建筑,高層建筑的冷熱供水系統中,可取代常規分區水管,節省設備。也可在通常的冷熱水管網中,起減壓穩壓作用。,自來水減壓閥本系列減壓閥屬于先導活塞式減壓閥.由主閥和導閥兩部分組成.主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

水減壓閥,水用減壓閥選用

1.減壓閥的進口壓力波動應控制在進口壓力給定值的80-105，如超過該范圍水管減壓閥的性能會受影響。

2.通常水用減壓閥的閥后壓力Pc 應小于閥前壓力的0.5 倍即Pc<0.5P1。彈簧活塞式減壓閥的每一檔彈簧只在一定的出口壓力范圍內適用超出范圍應更換彈簧。
3.在介質工作溫度比較高的場合般選用先導式活塞式減壓閥或先導式波紋管減壓閥。
4.介質為空氣或水液體的場合一般宜選用直接作用薄膜式水減壓閥或先導式薄膜式減壓閥。
5.介質為蒸汽的場合宜選用先導活塞式減壓閥或波紋管式減壓閥。
6.為了操作、調整和維修的方便減壓閥一般應安裝在水平管道上。

技術參數

類型	型號	公稱壓力 PN（MPa）	公稱通徑 DN（MPa）	連接形式	閥體材料	出口壓力（MPa）	工作℃
水減壓閥	YZ11X-16T YZ11X-25T	1.6，2.5	15~50	內螺紋	青鋼	0.05~0.6（可調）	80
	YZ11X-16P YZ11X-25P				不銹鋼

水減壓閥,水用減壓閥主要外形尺寸

公稱通徑DN（MPa）	尺寸（MM）					重量（Kg）
MM	in	H1	L	H	φG
15	1/2	31	60	76.5	59	1.2
20	3/4	31	75	76.5	73	1.2
25	1	36	88	85	81	1.4
32	11/4	42	93	98	81	1.5
40	11/2	45	98	102	85	2
50	2	54	130	117	98	2.65

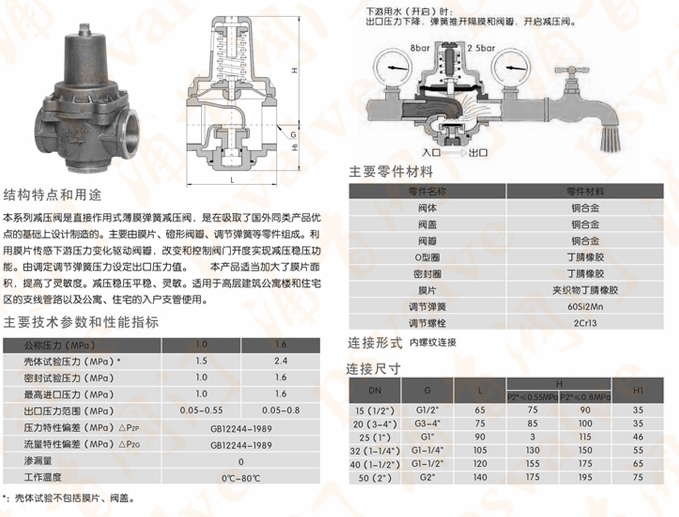

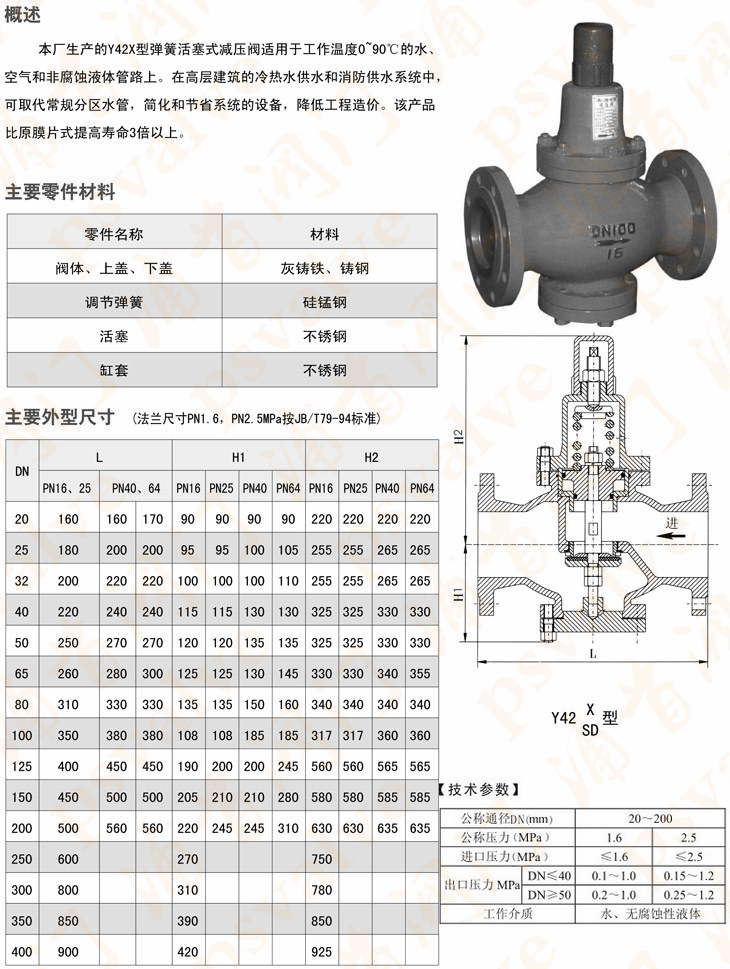

水減壓閥,水用減壓閥尺寸結構圖:
