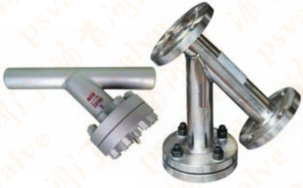

產品名稱：焊接過濾器

產品型號：SRY型
產品口徑：DN15-1000
產品壓力：1.6-16MPa
產品材質：鋼制,鍛鋼,不銹鋼等

焊接過濾器,焊制法蘭Y型過濾器,焊接法蘭連接Y型過濾器確保所有設備管道上安置免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失。焊接過濾器,焊接Y型過濾器適用于蒸汽、空氣、水...

產品名稱：	焊接過濾器	產品型號：	SRY型
驅動方式：	自動	連接形式：	焊接
結構形式：	Y型	密封結構：	PTFE
壓力范圍：	1.6-16MPa	公稱通徑：	DN15-1000
常用材質：	鋼制,鍛鋼,不銹鋼等	銘牌：	浦首品牌

焊接過濾器,焊制法蘭Y型過濾器,焊接法蘭連接Y型過濾器確保所有設備管道上安置免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失。
焊接過濾器,焊接Y型過濾器適用于蒸汽、空氣、水、油品等系統管道中，保護各種計量?jī)x器、泵機、閥門、蔬水器等設備。

抗污性強，排污方便；流通面積大，壓力損失小；結構簡單，體積小，
2、過濾網材質，有奧氏體304、316、316L。

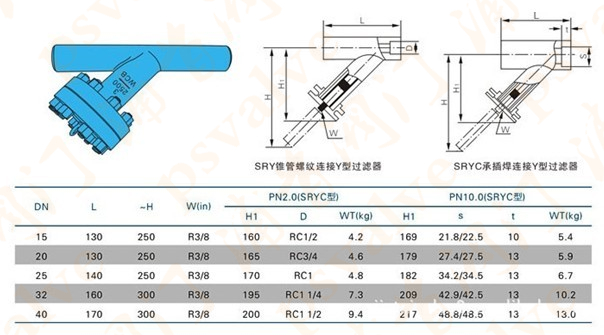

4、連接形式：螺紋，承插焊。

產品主要結構和工作原理

管道過濾器主要由主管、支管、濾筒、法蘭蓋及緊固件等組成，當流體通過主管進入濾筒

后，固體雜質顆粒被阻擋在濾筒內，而潔凈的流體通過濾筒同過濾器出口排出。當需要清洗時，

旋開支管底部螺塞,排凈流體，拆卸法蘭蓋，取出濾筒，清洗后重新裝入即可。因而廣泛用于石

油、化工、污水等方面的過濾。

主要零部件材料表

序號	零件名稱	材料名稱
1	殼體	Q235-A	20#	1Cr5Mo	15Cr5Mo	0Cr18Ni9	0Cr17Ni12Mo2	00Cr17Ni14Mo2
2	法蘭	Q235-A	WCB	1Cr5Mo	15Cr5Mo	304	316	316L
3	法蘭蓋	Q235-A	20#	1Cr5Mo	15Cr5Mo	304	316	316L
4	濾網	304	304	304	304	304	316	316L
5	墊片	金屬纏繞墊、柔性石墨、聚四氟乙烯
6	螺柱	35CrMoA	35CrMoA	35CrMoA	35CrMoA	304	316	316L
7	螺母	35#	35#	30CrMo	30CrMo	304	316	316L

主要性能參數表

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
高壓液密封試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
過濾精度	80-3000μm
設計制造標準	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
法蘭標準	JB/T 81-1994、GB/T 9112-2000、HG/T 20592-2009、HG/T 20615-2009、SH/T 3406-1996
試驗方法與檢驗標準	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
