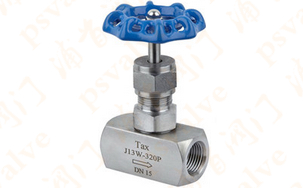

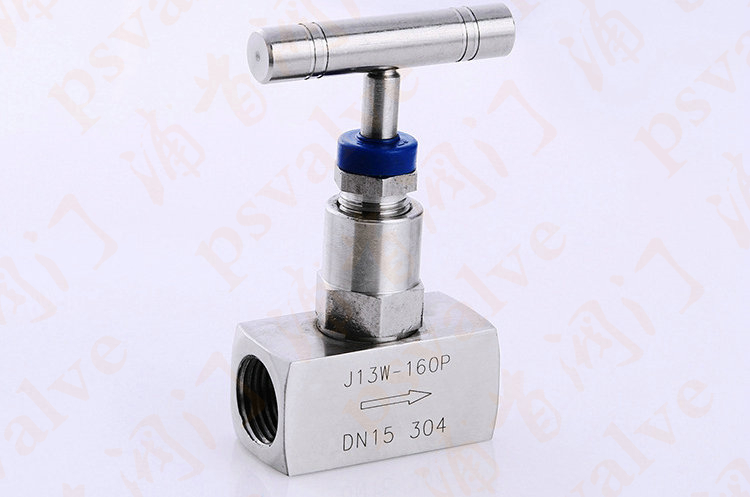

產品名稱：內螺紋針型閥

產品型號：J13W
產品口徑：DN6-40
產品壓力：1.6MPa-32.0MPa
產品材質：碳鋼,不銹鋼等

內螺紋針型閥,J13W內螺紋針型閥采用鍛管連接和螺紋連接,適用燃氣設備容器連接壓力表測量配套等其它燃氣管路上。密封性良好,使用壽命長,即使密封面損壞后,也只需要更換易損零件,即可繼續使用。內螺紋針型閥...

產品名稱：	內螺紋針型閥	產品型號：	J13W
驅動方式：	手動	連接形式：	螺紋
結構形式：	熱鍛壓閥體	密封結構：	錐面密封
壓力范圍：	1.6MPa-32.0MPa	公稱通徑：	DN6-40
常用材質：	碳鋼,不銹鋼等	銘牌：	浦首品牌

內螺紋針型閥,J13W內螺紋針型閥采用鍛管連接和螺紋連接,適用燃氣設備容器連接壓力表測量配套等其它燃氣管路上。密封性良好,使用壽命長,即使密封面損壞后,也只需要更換易損零件,即可繼續使用。內螺紋針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。

應用規范

設計制造：ANSI B16.34-1996

連接形式：NPT內螺紋連接；SW承插焊連接

結構特征：錐面密封；旋塞提升式

閥門檢驗和實驗：API STD 598-1996

材料：碳鋼按ASTM A105-1991
不銹鋼按ASTM A276-1992

適用范圍

當前針型閥廣泛應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

J13W內螺紋針型閥工作壓力：1.6~32MPa(MPa)
工作溫度：≤425(℃)
使用介質：水、油品、液化石油氣、蒸汽等。

J13W內螺紋針型閥主要零部件材料

零件名稱Part name	閥桿、閥蓋Stem, Bonnet	閥桿、閥瓣Stem, Disc	填料Packing
J13W-16P	鉻鎳不銹鋼 Cr,Ni Stainless steel	鉻鎳不銹鋼 Cr,Ni Stainless steel	PTFE、柔性石墨 PTEF,Soft graphite
J13W-160、J13W-40	優質碳鋼 High grade carbon steel	優質碳鋼 High grade carbon steel	PTFE、柔性石墨 PTEF,Soft graphite

內螺紋針型閥,J13W內螺紋針型閥主要性能規范

型號 Type	公稱壓力（MPa） Nominal Pressure	試驗壓力PS（MPa）Test pressure			工作壓力（MPa） Working Pressure	工作溫度(℃) Working Temperature	適用介質 Suitable
型號 Type	公稱壓力（MPa） Nominal Pressure	殼體 Shell	密封（液） Seal	密封（氣） Seal	工作壓力（MPa） Working Pressure	工作溫度(℃) Working Temperature	適用介質 Suitable
J13W-16	1.6	2.4	1.76	0.6	1.6	P≤540℃	液化石油氣水、酸、蒸汽、油品等 Petroleum gas Water,Asic,Steam, Oil etc.
J13W40P	4.0	6.0	4.4	0.6	4.0	P≤540℃
J13W-160	16.0	24.0	17.6	0.6	16.0	C≤425℃
J13W-320P	32.0	48.0	35.2	0.6	32.0	C≤425℃

內螺紋針型閥,J13W內螺紋針型閥主要外型及連接尺寸

公稱直徑DN(mm) Nominal diameter	管螺紋G Sourceioint	尺寸Dimensions					重量（Kg） Weight
公稱直徑DN(mm) Nominal diameter	管螺紋G Sourceioint	Do	L	H	H1	d	重量（Kg） Weight
6	1/4	60	55	90	100	4	0.63
10	3/8	60	60	92	102	5	0.65
15	1/2	65	65	97	107	6	0.8
20	3/4	80	80	109	121	8	1.07
25	1	100	90	122	132	10	1.8
32	11/4	140	128	180	191	15	5.0
40	11/2	160	148	200	215	18	7.2
