產品名稱：電動雙座調節閥

產品型號：ZDLN
產品口徑：DN20-200
產品壓力：1.6MPa-6.4MPa
產品材質：鑄鋼,不銹鋼等

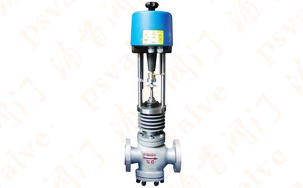

電動雙座調節閥,ZDLN電子式電動雙座調節閥是由3610L系列電子式電動執行機構和低流阻直通單座調節機構組成（單座式）。電動執行機構內有伺服系統，無需另配伺服放大器，有輸入信號入電源即可控制運轉，連線...

產品名稱：	電動雙座調節閥	產品型號：	ZDLN
驅動方式：	電動,氣動	連接形式：	法蘭
結構形式：	雙座	密封結構：	密封墊
壓力范圍：	1.6MPa-6.4MPa	公稱通徑：	DN20-200
常用材質：	鑄鋼,不銹鋼等	銘牌：	浦首品牌

電動雙座調節閥,ZDLN電子式電動雙座調節閥是由3610L系列電子式電動執行機構和低流阻直通單座調節機構組成（單座式）。電動執行機構內有伺服系統，無需另配伺服放大器，有輸入信號入電源即可控制運轉，連線簡單。具有體積小.重量輕、流量大、調節精度高等特點。廣泛應用于石油、化工、冶金、輕工等工業過程自動控制中。

電動雙座調節閥,ZDLN電子式電動雙座調節閥主要技術參數

調節機構主要技術參數
公稱直徑mm		20				25	40		50	65	80	100	150		200
閥座直徑		10	12	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數KV	直線	1.8	2.8	4.4	4.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
行程MM		16254060
流量特性		直線、等百分比
公稱壓力Mpa		0.6、1.6、4.0、6.4
工作溫度(℃)		-20～200℃，-40～200，-40～450
配電子式電動執行機構型號		361LSA-08		361LSA-20			361LSB-20			361LSB-50			361LSB-65
法蘭尺寸、型式		PN6、16按JB78-59光滑式;PN40、6416按JB/79.2-94凹式
閥體材質		HT200、ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12MO2Ti
上閥蓋型式		普通式（常溫式）；熱片式（中溫型）
可調比		50：1

執行機構主要技術參數
型號	額定輸出力N	速度mm/s	電源：AC220V50HZ±1% 輸入信號：DC4-20MA DC1-5V （信號線用屏蔽線）輸出開度信號：DC-20MA 上蓋防護等級：相當IP55 隔爆標志：ExdIIBT4
361LSA-08	800	4.2
361LSA-20	2000	2.1
361LSA-30	3000	3.5
361LSA-50	5000	1.7
361LSA-65	6500	3.4

電動雙座調節閥,ZDLN電子式電動雙座調節閥主要零部件

主要零部件材料及適用溫度介質
材料代號		C（WCB）	P（304）	R（316）
主要零件	閥體、閥蓋	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	閥芯、閥座	1Cr18Ni9Ti（304）或司鈦萊合金堆焊	1Cr18Ni9Ti（304）或司鈦萊合金堆焊	1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚（F4）、柔性石墨、不銹鋼波紋管
	墊片	增強聚（F4）、不銹鋼墊片、金屬石墨纏繞墊片
	推桿、襯套	2Cr13
適用工況	適用介質	水蒸汽油品類氣液體	硝酸堿類腐蝕性氣液體		醋酸類等腐蝕性氣液體
	常溫型	-30～+250F4：≤200℃	-40～+250F4：≤200℃		-40～+250℃F4：≤200℃
	高溫型	-30～+450℃	-40～+500℃		-40～+500℃
	低溫型		-40～-60℃、-60～-100℃

電動雙座調節閥,ZDLN電子式電動雙座調節閥性能參數

性能指標
項目		指標值（帶定位器）
基本誤差%		±5.0
回差%		2.0
死區%		3.0
始終點偏差%		±2.5
額定行程偏差%		±2.5
泄漏量1/h	單座式	10-4*閥的額定容量
	套筒式	10-3*閥的額定容量

允許壓差
公稱通徑mm		20				25	40		50	65	80	100	150		200
閥座直徑mm		10	12	15	20	25	32	40	50	65	80	100	125	150	200
允許壓差MPA	單座式	6.4		4.5	2.5	3.2	3.2	2.15	1.4	1.37	0.94	0.6	0.52	0.35	0.2
	套筒式					6.4	3.7		2.4	2.9	1.5	0.8	3.1		3.1

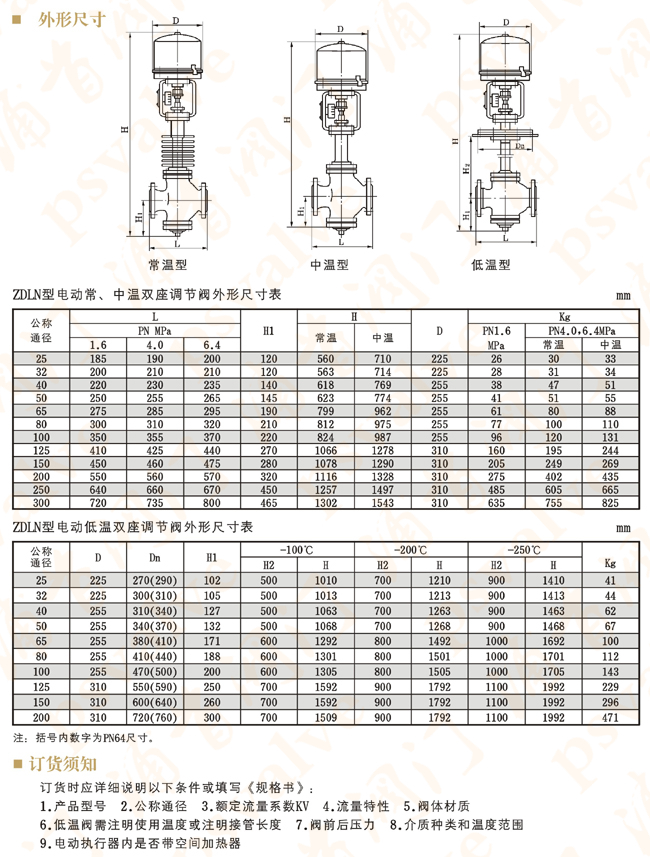

電動雙座調節閥,ZDLN電子式電動雙座調節閥外形尺寸

公稱通徑	L				H1				H						H2	D	H3
	L				H1				常溫				中溫
	PN6	PN16	PN40	PN64	PN6	PN16	PN40	PN64	PN6	PN16	PN40	PN64	PN40	PN64
20	187	194	194	206	45	52.5	52.5	62.5	539	546.5	546.5	556.5	696.5	706.5	205	225	100
25	184	197	197	210	50	57.5	57.5	67.5	556	563.5	563.5	573.5	713.5	723.5	260	225	130
40	222	235	235	251	65	72.5	72.5	82.5	713	720.5	720.5	730.5	890.5	900.5	260	225	158
50	254	267	267	286	70	80	80	87.5	721	731	731	738.5	901	908.5	260	225	163
65	276	292	292	311	80	90	90	100	835	845	845	855	1025	1035	370	310	194
80	298	317	337	337	92.5	97.5	97.5	105	859.5	864.5	864.5	872	1044.5	1052	370	310	203
100	352	368	368	394	102.5	107.5	115	125	877.5	882.5	890	900	1070	1080	370	310	212
150	480	500	500	520	130	140	150	170	1179	1189	1199	1219	1427	1147	370	310	250
200	620	650	650	650	157.5	167.5	187.5	202.5	1230.5	1240.5	1260.5	1275.5	1260.5	1260.5	370	310	317

訂貨須知

訂貨時請用戶提供以下資料：
·調節閥名稱、型號、用途
·公稱通徑(mm)、公稱壓力(MPa)、工作溫度及范圍
·閥前壓力，閥后壓力
·介質名稱及狀態，介質流量
·閥蓋型式
·供電電壓(220V或380V，默認為220V)
·輸入信號：4-20mA，還是1-5V(默認4-20mA)
·閥體、閥內件材質要求
