產品名稱：	自力式流量調節閥	產品型號：	V130D05,V131D05
驅動方式：	自動	連接形式：	法蘭
結構形式：	自力式	密封結構：	硬密封,軟密封
壓力范圍：	1.6MPa-4.0MPa	公稱通徑：	DN15-250
常用材質：	碳鋼,不銹鋼等	銘牌：	浦首品牌

自力式流量調節閥,V130D05,自力式流量調節閥是一種無需外加驅動能源，依靠被調介質自身的壓力為動力源及其介質壓力支化，按設定值進行自動調節的節能型控制裝置。它集檢測、控制、執行諸多功能于一閥，自成一個獨立的儀表控側系統。

該產品由低流阻單座（套筒）閥體、壓力平衡件、指揮器及執行機構組成。是符含國際標準的新一代閥門產品，

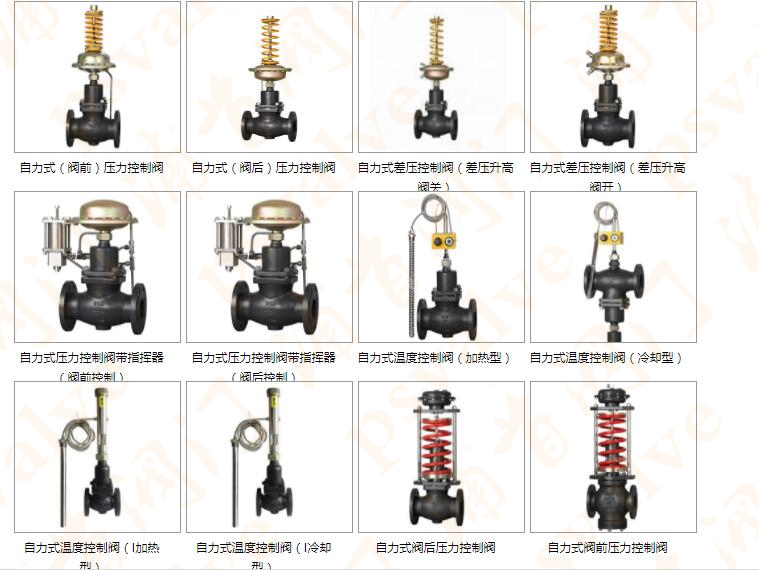

30D01自力式（閥后）壓力控制閥和30D02自力式（閥前）壓力控制閥由控制閥門、執行器和一個設定壓力的彈簧組成。適用于非腐蝕性的液體、氣體和蒸汽，在系統管道中起閥后壓力控制的作用，當閥后壓力升高時，控制閥關閉。

自力式差壓控制閥（差壓升高閥關）（差壓升高閥開）

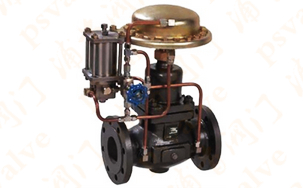

自力式壓力控制閥帶指揮器（閥前控制）

自力式壓力控制閥帶指揮器（閥后控制）

30T01Y/30T01R 自力式溫度控制閥（加熱型）

30T02Y/30T02R 自力式溫度控制閥（冷卻型）

03W01自力式微壓控制閥。可廣泛應用于介質壓力不大于1.4Mpa工作溫度不大于120℃（或150℃），調壓范圍在0.14-7.2KPa無腐蝕性的氣體介質的閥后壓力（毫米水柱級），廣泛適用于各種油品、化學品、液體儲罐的氮封系統中。

自力式流量調節閥其特點有：

1、無需外加驅動能源的節能型自控系統．設備費用低；

2、結構簡單．維護工作量小；

3、設定點可調且范圍寬．便于用戶在設定范圍內連續調整流量；

4、指揮操作型較直接作用型動態響應快。精度高，可調比大；

5、閥內采用壓力平衡機構，使調節閥反應靈敏、控制精確、允許壓差大。

自力式流量調節閥型號

流量調節閥：V130D05(硬密封) V131D05(軟密封)

【產品特點】1、無需外加驅動能源的節能型自控系統．設備費用低；
2、結構簡單．維護工作量小；
3、設定點可調且范圍寬．便于用戶在設定范圍內連續調整流量；
4、指揮操作型較直接作用型動態響應快。精度高，可調比大；
5、閥內采用壓力平衡機構，使調節閥反應靈敏、控制精確、允許壓差大。【技術參數】

閥內件特點：

1、內置波紋管，具有壓力平衡結構，靈敏度高
2、結構緊湊，性能可靠，免于維護
3、采用標準模塊化設計
4、通過組合件，可以進行多項組合控制

閥體類型：直通式
閥蓋形式：標準型
散熱型
流量特性：快開
口徑范圍：DN15-300(1/2”-12”)
壓力等級：PN1.6、4.0Mpa（ANSI 150、300LB）
泄漏等級：ASME B16.104 Ⅴ（軟密封）
ASME B16.104 Ⅳ（硬密封）
管道連接方式：法蘭式
設定值偏差：±4%
適用溫度范圍：-30° ～ 350°
執行機構類型：薄膜式執行機構（自力式）
活塞式執行機構（自力式）

自力式流量調節閥性能指標

公稱通徑DN		15	20	25	32	40	50	65	80	100	125	150	200	250
額定流量系數Kvs		4	6.3	8	16	20	32	50	80	125	160	280	320	400
有效壓力下最大流量（m3/h）	0.02MPa	1.5	2.5	3.5	5.5	9.0	14	22	36	55	70	125	180	250
	0.05 MPa	2.5	3.5	5.5	9.0	12	22	36	55	85	110	180	-	-
噪音衡量系數Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
最大允許壓差△P(MPa)	PN16	1.6								1.5		1.2	1.0
	PN40	2.0
公稱壓力MPa		1.6；4.0
控制精度		±4%
泄露率		硬密封：4x10*-4閥額定容量；軟密封：≤40氣泡/分鐘
最高工作溫度 ℃		軟密封≤140
		硬密封配隔離罐≤200										配隔離罐加長件≤200
壓力平衡元件		波紋管										滾動膜片
閥體材質		WCB,CF8,CF3
閥芯材質		不銹鋼,軟密封為不銹鋼鑲嵌橡膠圈
最高工作壓力		4.0MPa

注：
1、液體＞140℃、氣體＞80 ℃時閥倒裝；
2、Z值：噪音衡量系數，該值用來衡量噪音大小，具體計算請咨詢浦首閥門工程師【執行機構技術參數】自力式流量調節閥執行機構參數

有效面積（cm2）	250	630
有效壓力(MPa)	0.02；0.05
允許上下膜室之間壓差(MPa)	0.4	0.15
材質	膜蓋:鋼板鍍鋅；膜片:EPDM或FKM夾纖維
控制管線、接頭	銅管或鋼管

【連接尺寸】自力式流量調節閥外形尺寸(mm)

公稱通徑	15	20	25	32	40	50	65	80	100	125	150	200	250
L	130	150	160	180	200	230	290	310	350	400	480	600	730
B	121	212	238	238	240	240	275	275	380	380	295	325	372
R	263										380
H	150										520

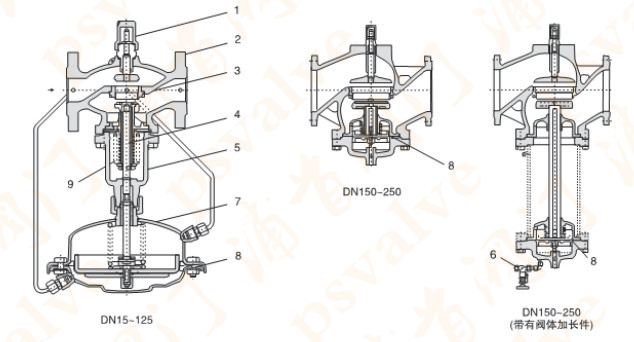

【自力式流量調節閥結構圖片】

結構簡圖
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
閥體	閥座	閥桿	閥前壓力 P1導壓管	平衡波 紋管	行程 顯示器	膜片	彈簧	操作壓力 Ps導壓管	閥后壓力 P2導壓管	指揮器	指揮閥芯	彈簧	波紋管	調節螺釘	可調針閥

型號編制說明

XG		-300		-ZY		-D01		-C1		-15
>1.浦首牌		>2.系列型號		>3.控制形式		>4.作用方式		>5.連接方式		>6.公稱通徑
-16		-P4		-Y		-W1		-B1		-K
>7.公稱壓力		>8.閥體材質		>9.密封材質		>10.介質溫度		>11.附件選項		>12.流量特性

1代號			4代號	作用方式		5代號	連接方式
XG	浦首牌		D01	閥后穩定		C1	內螺紋
			D02	閥前泄壓		C2	法蘭
			D03	差壓上升閥關		......	......
			D04	差壓上升閥開
2代號	系列型號		D12	指揮器閥后
300	自力式調節閥		D13	指揮器閥前		其他連接方式可根據客戶要求設計制作
			L01	流量調節
			T01	溫度（加熱型）		6代號	公稱通徑
			T02	溫度（冷卻型）		15	15mm
3代號	控制形式		W01	微壓型		20	20mm
ZY	自力式壓力		W02	雙膜片微壓型		25	25mm
ZC	自力式壓差		P/N/M	壓力調節		32	32mm
ZL	自力式流量		......	......		40	40mm
ZW	自力式溫度					50	50mm
ZZ	自力式組合					......	......
7代號	公稱壓力		9代號	密封形式		11代號	附件選項
16	16bar		Y	硬密封		B1	指揮器
40	40bar		R	軟密封		B2	冷卻罐
64	64bar					B3	散熱片
......	......					B4	冷卻罐+散熱片
						B5	加長件
						B6	組合件
其他特殊壓力可根據客戶要求制作						B7	行程顯示器
8代號	閥體材質					B8	手操機構
Q	鑄鐵HT200		10代號	介質溫度		......	......
C	鑄鋼WCB		W1	≤150℃
P4	不銹鋼304		W2	≤200℃
P6	不銹鋼316L		W3	≤350℃*
......	.......					12代號	流量特性
						K	快開
其它特殊閥體材質可定做			*表示僅當介質為蒸汽有效且閥體需選用PN40
