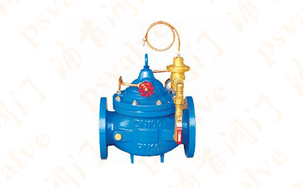

限流止回閥,微阻限流止回閥,主要用于多泵并聯使用時安裝于水泵的出口，起限制水泵工作流量，調節揚程，防止停泵回流作用。
1、 限流功能
該閥安裝于水泵出口，在單泵啟動和非全數設計工作數設計工作泵工作時，對工作泵起限制流量作用，使泵在較高效率狀態下工作；防止電動機在水泵低揚程、大流量、低效率時發生過載現象；防止超額定電流燒電機現象的發生，起到顯著的節能效果。該閥設定一個控制工作揚程，當水泵工作揚程低于控制揚程時閥門做關閥動作，使實際工作揚程加大；當水泵工作揚程大于設定揚程時閥門全開，閥門阻力極小。
2、 止回功能
該閥的止回功能完全等于微阻緩閉止回閥，且無關閉噪音，零回流。
3、調節揚程
根據工況需要可手動調節揚程
選型
1、可根據水泵公稱通徑直接選用。
2、控制揚程的設定可按電機額定電流設定，也可以按高效率工況設定，該閥門工作揚程設定值可調。
限流止回閥,微阻限流止回閥性能與特點

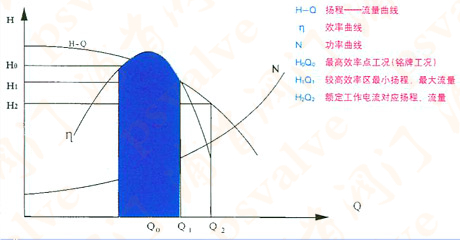

1、支持水泵工作點在高效區內工作；
2、限制水泵在大流量低效率狀態下運行；
3、關閉時無水錘現象；
4、防止水泵過載燒環電機；
5、無級調節揚程功能；
限流止回閥,微阻限流止回閥技術參數
1、 公稱壓力：1.6 MPa，2.5 MPa（須預定）；
2、 介質溫度：0~150℃；
3、 限制揚程可調范圍：0.1~0.6 MPa，出廠時設定在0.1 MPa；
4、 結構長度符合GB/T12221中“截止閥及止回閥的結構長度”中的優選尺寸。

限流止回閥零件材料

限流止回閥主要外形尺寸

安裝與使用方法

LH45X限流止回閥介質流動方向應與閥體箭頭方向一致，可以外接導壓管裝置出廠前均通過壓力試驗，安裝時嚴禁損傷導壓裝置；閥上的1/2管接頭應安裝在水泵入口處；可水平安裝也可以垂直安裝；限流止回閥的需求揚程大于0.1MPa時，先逆時針把四通開大，然后再順時針逐漸關閉調壓閥，關閉過程中出口壓力會逐漸增大，直至出口壓力為需要揚程時，即完成初調節，反復啟閉水泵2-3次，每次運行3-5分鐘，出口壓力不變即完成調試工作；視水質情況應經常檢查出口壓力值，當出口壓力小于設定值時，應開啟過濾器排除污物。

限流止回閥,微阻限流止回閥參數尺寸圖:
