產品名稱：電動高溫球閥

產品型號：QJ941M
產品口徑：DN15-300
產品壓力：1.6MPa-6.4MPa
產品材質：WCB,不銹鋼等

電動高溫球閥,電動一體式高溫球閥適用介質：水、蒸汽、導熱油及酸類，使用溫度：≤350℃。電動高溫球閥具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點。電動執行器...

產品名稱：	電動高溫球閥	產品型號：	QJ941M
驅動方式：	電動,氣動,手動,渦輪	連接形式：	法蘭
結構形式：	一體式	密封結構：	軟密封,硬密封
壓力范圍：	1.6MPa-6.4MPa	公稱通徑：	DN15-300
常用材質：	WCB,不銹鋼等	銘牌：	浦首品牌

電動高溫球閥,電動一體式高溫球閥適用介質：水、蒸汽、導熱油及酸類，使用溫度：≤350℃。電動高溫球閥具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點。電動執行器采用一體化設計，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。閥體采用新型密封材料為閥座,比同類產品PTFE做密封的球閥,使用壽命提高了3-5倍。該電動高溫球閥廣泛用于石油、化工、橡膠、造紙、制藥等行業。

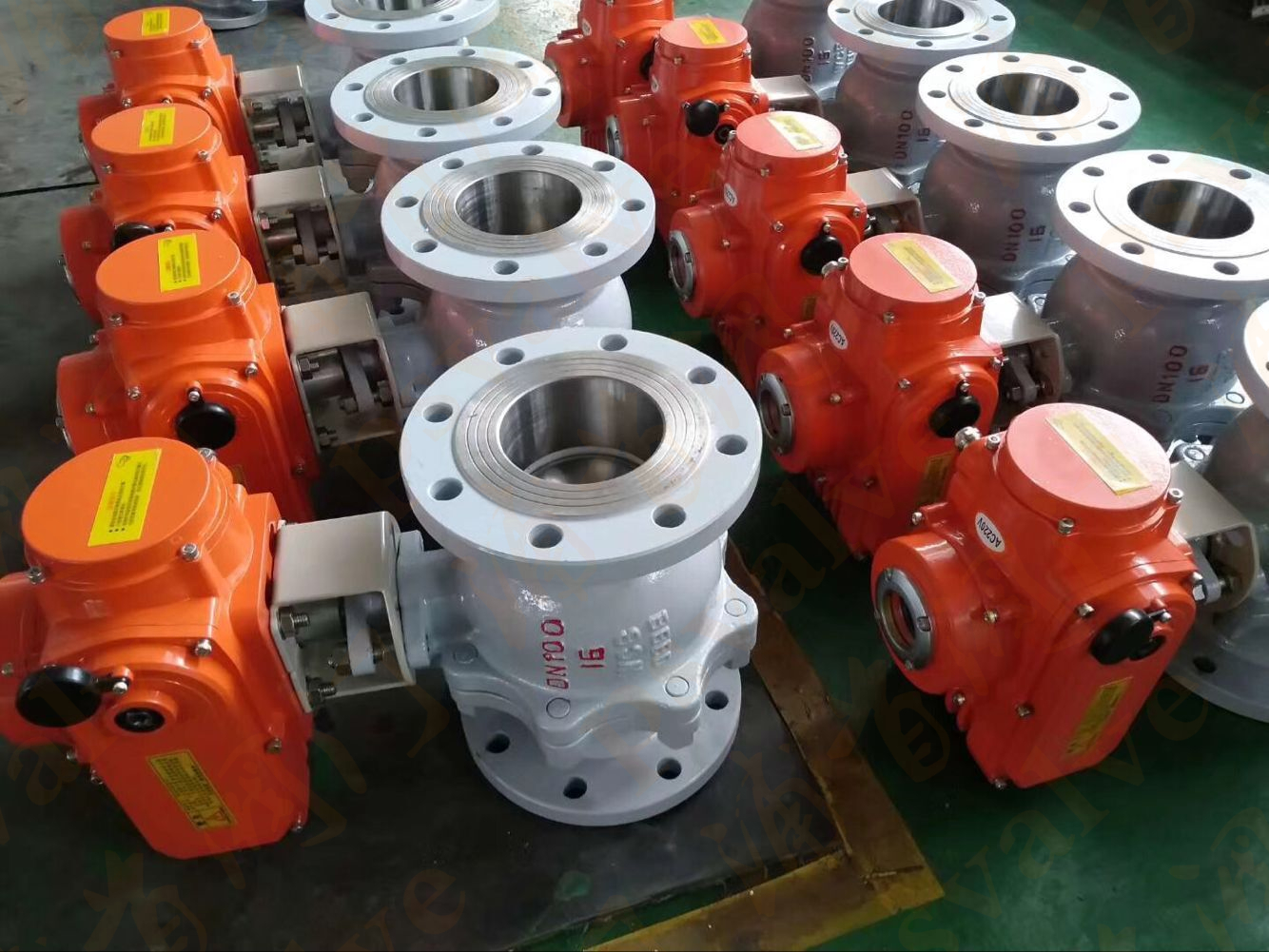

電動高溫球閥實物圖片

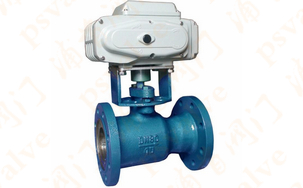

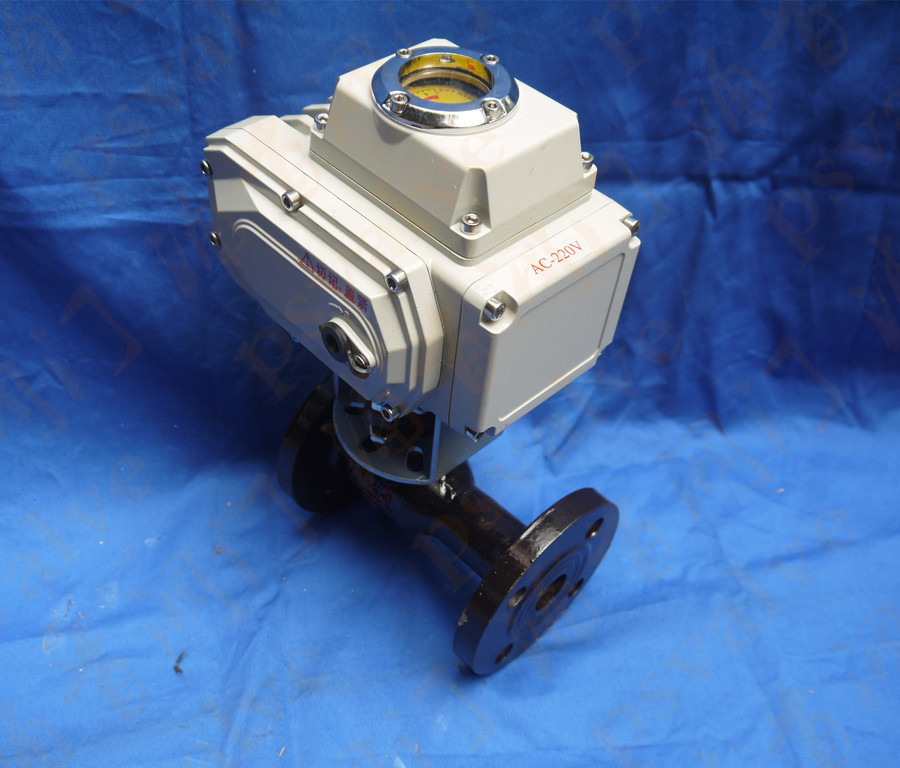

電動高溫球閥(圖1) 電動高溫球閥(圖2)

主要零部件材料：

序號	零部件名稱	材料
1	閥體	球墨鑄鐵、碳素鋼、鑄不銹鋼、304、316
2	密封圈	(M/F)高強度耐磨碳結石墨≤300℃ (PPL)對蒞聚苯、溫度≤350℃
3	球	不銹鋼
4	填料	PTFE
5	填料壓蓋	QT450－10球墨鑄鐵
6	閥桿	碳素鋼、鉻不銹鋼
7	手柄	碳鋼

電動高溫球閥主要性能參數：

型號	公稱壓力 (MPa)	強度試驗壓力 (MPa)	密封試驗壓 (MPa)	適用溫度 (℃)	適用介質
QJ941M/F-16C/P	1.6	2.4	1.8	-28～+600 (M/F)	導熱油、水、蒸汽、氣體、油品、酸類腐蝕性介質、醋酸類腐蝕性介質
QJ941M/F-16C/P	2.5	3.8	2.8	-28～+600 (PPL）	導熱油、水、蒸汽、氣體、油品、酸類腐蝕性介質、醋酸類腐蝕性介質

電動高溫球閥主要技術參數：

型號	規格	尺寸
型號	規格	L	D	D 1	D 2	z-φd	H	b
QJ941M/F-16	15	130	95	65	45	4-14	85	14
	20	150	105	75	55	4-14	95	16
	25	160	115	85	65	4-14	103	16
	32	180	135	100	78	4-18	105	18
	40	200	145	110	85	4-18	120	18
	50	230	160	125	100	4-18	195	20
	65	290	180	145	120	4-18	195	20
	80	310	195	160	135	8-18	215	22
	100	350	215	180	155	8-18	253	24
