產品名稱：氣動硬密封球閥

產品型號：Q641Y
產品口徑：DN15-200
產品壓力：10MPa-32MPa
產品材質：碳鋼,不銹鋼,310S,哈氏合金等

氣動硬密封球閥,氣動高溫金屬硬密封球閥技術參數如下： ● 公稱壓力：PN10MPa～32MPa ● 關閉壓差：≤20MPa ● 公稱通徑：DN50～300 ● 設計溫度：-20℃～500℃ ● 泄漏等...

產品名稱：	氣動硬密封球閥	產品型號：	Q641Y
驅動方式：	氣動	連接形式：	法蘭,焊接
結構形式：	固定式	密封結構：	金屬硬密封
壓力范圍：	10MPa-32MPa	公稱通徑：	DN15-200
常用材質：	碳鋼,不銹鋼,310S,哈氏合金等	銘牌：	浦首品牌

氣動硬密封球閥,氣動高溫金屬硬密封球閥技術參數如下：
● 公稱壓力：PN10MPa～32MPa
● 關閉壓差：≤20MPa
● 公稱通徑：DN50～300
● 設計溫度：-20℃～500℃
● 泄漏等級：IV、V、VI級
● 最快反應速度：≤0.5sCVM
● 閥體采用整體鍛造，避免泄漏點；閥桿加粗，增強其剛性。
● 閥座采用自封式彈性閥座此一專利技術，以保證在高壓差下也能嚴密切斷，且避免在高溫工況下由于熱膨脹而造成的閥芯卡堵現象。
● 在閥門芯座表面堆焊硬質合金，提高抗氣蝕能力和耐磨性，避免在高溫高壓下快速流動的蒸汽對閥芯座產生的沖蝕和氣蝕的破壞。
● 選用帶凸輪限位的氣缸式執行機構，以避免在快速打開時產生的強大沖擊力對氣缸的損壞。
● 改造執行機構的氣源流道，并通過電磁閥、快動裝置、限位開關、減壓閥、合理選擇閥的作用方式及對控制信號的設置等一整個綜合系統來最終達到≤0.5s的快速啟動。

氣動執行器參數：
·硬質鋁合金缸體
·齒輪齒條式設計
·雙作用或彈簧復位式
·NAMUR的附件安裝標準
·±5°調節
·可視指示器
·快速開關，百萬次開關壽命
技術參數
氣缸選配： AT系列
氣缸形式：雙作用單作用（彈簧復位式）
環境溫度： -20℃-+80℃
氣源壓力：雙作用4～8bar、單作用5～8bar
附件選項（可選）
回訊器：也叫限位開關，遠程反饋開關信號（普通型、防爆型可選）
電磁閥：雙作用選二位五通、單作用選二位三通（普通、防爆；多種電壓可選）
三聯件：可對氣源起穩壓、過濾作用
手輪機構：在氣源故障情況下，轉動手輪機構，可實現手動開、關閥
電-氣定位器：輸入4～20mA信號,實現閥門調節功能（普通、防爆可選）
（注：電氣定位器只有在閥門要需求調節功能才選配）
備注: 氣缸參數請另參考所選配的氣動執行器資料。

氣動硬密封球閥,氣動高溫硬密封球閥實物圖片

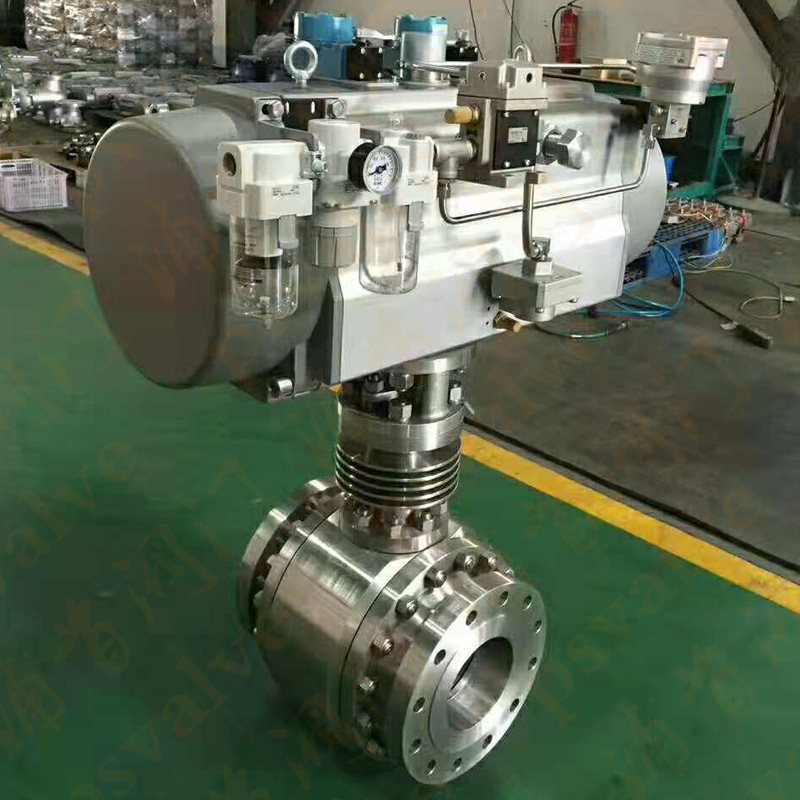

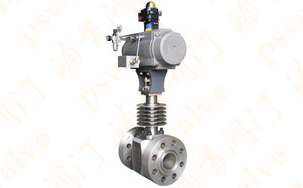

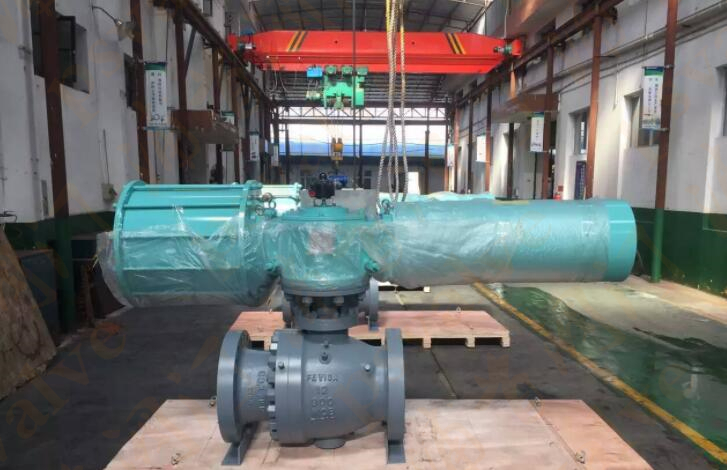

氣動硬密封球閥(圖1) 氣動硬密封球閥(圖2) 氣動硬密封球閥(圖3)

主要技術參數及性能：

公稱通徑(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數Kv	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4、10.0MPa
泄漏量	硬密封：≤額定流量的10-5
閥體形式	兩段式閥體(浮動球體)											兩段式閥體(固定球體)
閥芯形式	“O”型球形閥芯
密封填料	聚四氟乙烯(PTFE)、金屬石墨纏繞墊片
連接形式	法蘭、焊接、螺紋
流量特性	近似快開特性
可調范圍	DN15-65							DN80-300
	250:1							350:1
適用溫度	密封面
	硬密封≤450℃ 特殊材質≤1000℃
配置執行機構	GT、SR、ST、AT、AW系列單雙作用氣動執行器
控制方式	開關兩位控制、4-20mA模擬量控制

執行器技術參數：

執行器型號	GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

主要零件材料：

零件名稱	材料
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
閥座密封圈	不銹鋼+淡化處理
填料	V型PTFE四氟填料、柔性石墨

主要設計標準：

設計與制造	GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法蘭尺寸	JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
結構長度	GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
檢驗與試驗	JB/T 9092、API 598、GB/T13927

主要性能規范：

公稱通徑DN(mm)		DN15-300
公稱壓力	PN(MPa)	1.0	1.6	2.5	4.0	6.4
試驗壓力	強度試驗	1.5	2.4	3.75	6.0	9.60
	密封試驗	1.1	1.76	2.75	4.4	7.04
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝酸類(溫度≤500℃)、醋酸類(溫度≤350℃)
