產品名稱：三通球閥

產品型號：Q44F/Q45F
產品口徑：DN15-300
產品壓力：1.6MPa-6.4MPa
產品材質：鑄鋼,不銹鋼等

三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。三通球閥產品主要特點：（1）、三...

產品名稱：	三通球閥	產品型號：	Q44F/Q45F
驅動方式：	手動,電動,氣動	連接形式：	法蘭,螺紋
結構形式：	T型,L型	密封結構：	軟密封,硬密封
壓力范圍：	1.6MPa-6.4MPa	公稱通徑：	DN15-300
常用材質：	鑄鋼,不銹鋼等	銘牌：	浦首品牌

三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。

三通球閥產品主要特點：
（1）、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。
（2）、三通球芯分T型和L型，使用壽命長，流通能力大，阻力小。
（3）、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。

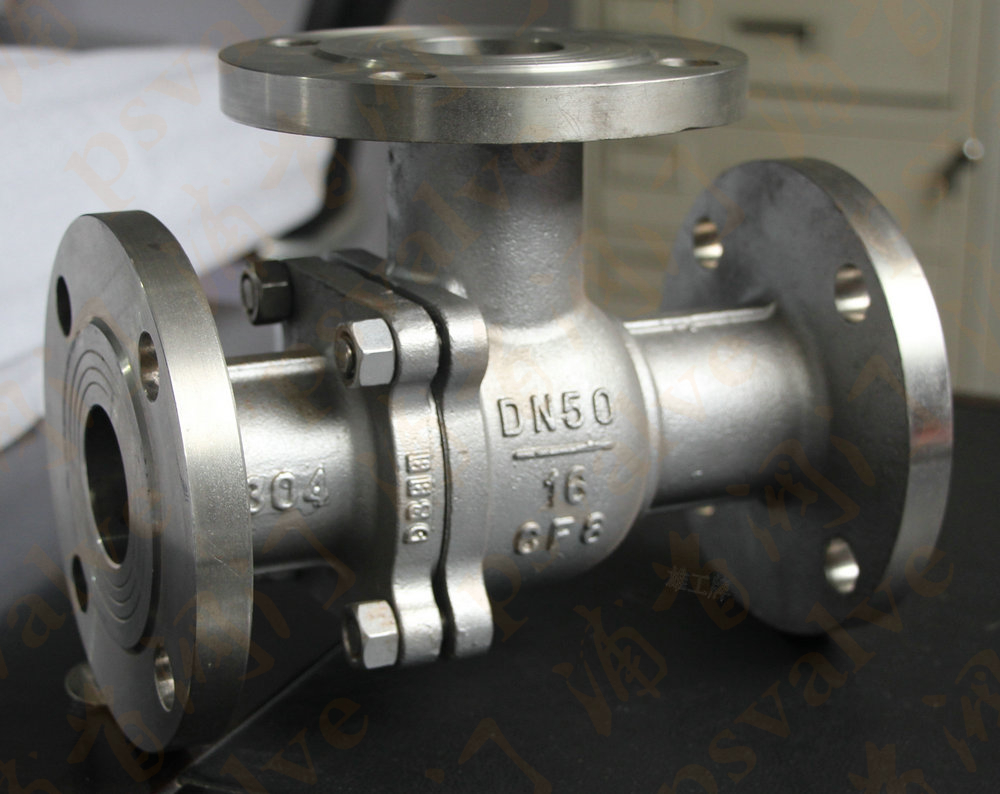

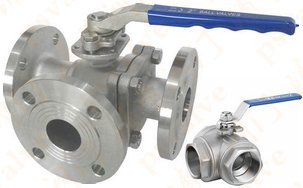

實物圖片：

三通球閥(圖1)

性能參數:

試驗壓力	公稱壓力（Mpa）
Mpa	1.6	2.5	4.0	CL150	JIS10K
強度試驗	2.4	3.8	6.0	3.2	2.4
密封試驗	1.8	2.8	4.4	2.2	1.5
氣密試驗	0.5-0.7
工作溫度	PTFE≤150℃ PTL≤300℃
適用溫度	C：水、油、氣；P：硝酸類；R：醋酸類

主要零件材料

閥體、閥蓋	WCB、CF8
球體	WCB+Hcr、CF8
閥桿	2Cr13、CF8
閥座	PTFE
填料	PTFE

公稱壓力	公稱通徑		L	L1	H	W	重量（kg)
Mpa	mm	in	mm	mm	mm	mm	1.6	2.5	4.0	CL150	JIS10K
1.6 2.5 4.0 CL150 JIS10K	15	1/2	130	65	62	100	2.5	3.0	3.5	2.5	2.5
	20	3/4	150	75	68	160	3.0	3.5	4.5	3.0	3.6
	25	1	160	80	75	160	4.8	5.0	6	5.0	5.0
	32	1 1/4	180	90	85	200	6.5	7	8.5	7	7
	40	1 1/2	200	100	95	200	8.5	9	10.5	9	9
	50	2	230	115	110	250	11	12	14	12	11
	65	2 1/2	290	145	130	300	15	17	20	16	16
	80	3	310	155	155	400	21	22	32	21	22
	100	4	350	175	180	500	33	36	50	36	36
	125	5	400	200	250	600	65	70	80	68	70
	150	6	480	240	275	800	103	110	120	105	105
	200	8	580	290	325	1000	152	168	180	160	160
