產品名稱：	低溫球閥	產品型號：	DQ41F
驅動方式：	手動,渦輪,電動,氣動	連接形式：	螺紋,焊接,法蘭
結構形式：	直通式	密封結構：	軟密封
壓力范圍：	1.6MPa-4.0MPa	公稱通徑：	DN15-200
常用材質：	WCB,低溫鋼,不銹鋼等	銘牌：	浦首品牌

低溫球閥,超低溫球閥工作原理
低溫球閥適用于的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同材質，可分別適用于不同的溫度和介質，最低工作溫度為-196℃。低溫球閥的驅動方式為手動、蝸輪蝸桿傳動、氣動或電動。低溫球閥一般采用法蘭,焊接,螺紋連接。

低溫球閥分為低溫浮動球閥和低溫固定球閥兩類,對于溫度高于-50℃,一般不采用長頸結構,對于溫度低于-50℃的球閥,頸部長度T一般為250mm,或根據我公司的設計和計算確定.本產品主要用于輸出液態低溫介質如空分設備、LNG、乙希、液氧、液氫、液化天然氣、液化石油、二氧化碳低溫貯槽及槽車、變壓吸附制氧等裝置上。產品等。

低溫球閥,超低溫球閥結構特點：
1、本閥門為全通徑浮動球閥、結構緊湊、造型美觀、流阻系數小。
2、密封面采用氟塑料，密封副材料配對合理，使用壽命長。
3、球體與四氟閥座為緊密封結合，具備零泄漏功能，并能利用其塑性變形自動補償因磨損帶來的誤差，達到密封性能好，使用壽命長的目的。為了保證閥桿處的密封，在閥體上增設了填料函和壓蓋進行密封。
4、可選用各種配管法蘭標準及法蘭密封面型式，還可選用手動、蝸輪傳動、電動、氣動、液動等各種驅動方式，滿足用戶不同需求。

對低溫球閥的主要零部件作低溫處理并每批抽樣作低溫沖擊試驗，以保證閥門在低溫工況時不脆裂，經得起低溫介質沖擊。
對每臺閥門進行以下試驗：
1.常溫殼體強度試驗；
2.常溫低壓上密封試驗；
3.常溫低壓密封試驗；
4.低溫上密封氣密試驗（有上密封時）；
5.低溫氣密封試驗等，以確保整臺低溫閥門符合標準的規定；
6.對主要零部件作低溫處理并每批抽樣作低溫沖擊試驗，以保證閥門在低溫工況時不脆裂，經得起低溫介質沖擊；
7.低溫（深冷 ）閥門均按相應材料規范進行低溫處理和沖擊試驗
8.搞靜電功能更加強大，閥體與閥桿或內件與閥體間導通電阻小于1歐姆。

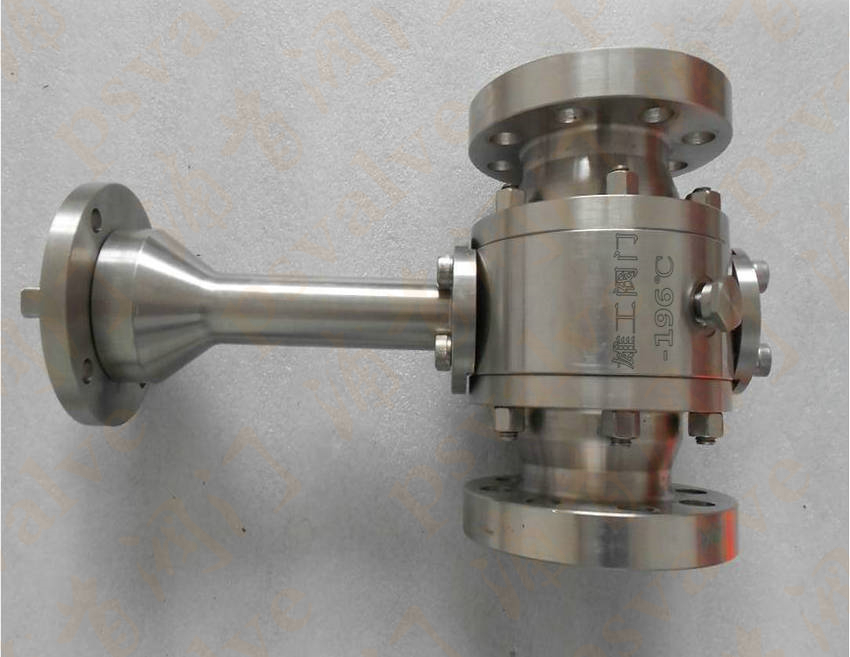

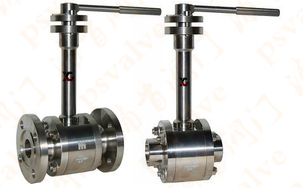

實物圖片

結構設計及加工制造的特點

低溫球閥分為低溫浮動球閥和低溫固定球閥兩類,對于溫度高于-50℃,一般不采用長頸結構,對于溫度低于-50℃的球閥,頸部長度T一般為250mm,或根 據我公司的設計和計算確定.低溫球閥主要用于輸出液態低溫介質如乙烯、液氧、液氫、液氮、液氨、液態丙烷、液化天然氣、液化石油產品等，不但易燃易爆，而且在升溫時要?dú)饣瑲饣?時，體積膨脹數百倍。

材料選型

液化天然氣閥門的材料非常重要，材質不合格，會造成殼體及密封面的外漏或內漏；零部件的綜合機械性能、強度和鋼度滿足不了使用要求甚至斷裂。導致液化天然 氣介質泄漏引起爆炸。因此，在開發、設計、研制液化天然氣閥門的過程中，材質是首要關鍵的問題。閥體、閥蓋采用：LCB(-46℃)、 LC3(-101℃)、CF8（304）(-196℃).

低溫處理

我廠對所生產的低溫閥門經特殊的低溫處理，將粗加工的零件置于冷卻介質中數小時（2-6小時），以釋放應力，確保材料的低溫性能，保證精加工尺寸，以防閥門在低溫工況時，因溫度變化造成變形而導致的泄漏。

技術規范

設計依據	GB
設計標準	GB12237-89
結構長度	GB12221-89
連接法蘭	GB/T 9113-2000 JB/T79-94
試驗和檢驗	JB/T 9092-99

材料及主要參數

序號	零件名稱	AS to ASTM		SS to ASTM
		Type A352 LCB	Type A352 LC3	Type F304(L)	Type F304(L)
1-2	閥體/閥蓋	Type A352 LCB	Type A352 LC3	A182 F304(L)	A182 F304(L)
3	等長雙頭螺栓	A193L7+鍍鎘	A193 3 B8	A193 B8	A193 B8M
4	螺母	A193L7+鍍鎘	A194 8	A194 8	A194 8M
5,8	密封圈、墊片	RTFE+Cu粉/尼龍1010/PPL
6	球體	A182 F304	A182 F304（L）	A182 F304(L)	A182 F316(L)
7	閥桿	A182 F304	A182 F304（L）	A182 F304(L)	A182 F316(L)
9,10	止推片、填料	RTFE+Cu粉/尼龍1010/PPL,碳素纖維
11	壓蓋	A105N	A351 CF8
12	定位片	A182 F321
13	扁螺母	A194 4+鍍鎘	A194 8	A194 8	A194 8
14	手柄	A193 L7+鍍鎘	A193 B8	A193 B8	A193 B8
15	圓柱銷	Q235A
適用溫度		≥-40°C	≥-101°C	≥-196°C

低溫球閥主要零部件材料：

閥體	0Cr18Ni9
球體	0Cr18Ni9
閥桿	0Cr18Ni9
填料、密封圈	PTFE

低溫球閥產品規范

產品型號		DQ41F-40P 低溫球閥
產品代號	通徑 DN(mm)	尺 寸
		L	H	D	D1	D2	D6	Z-d	b	D0
DQ41F	15	130	180	95	65	45	40	4-14	16	140
DQ41F	20	150	220	105	75	55	51	4-14	16	160
DQ41F	25	160	230	115	85	65	58	4-14	16	180
DQ41F	32	180	310	135	100	78	66	4-18	18	200
DQ41F	40	200	320	145	110	85	76	4-18	18	200
DQ41F	50	230	400	160	125	100	88	4-18	20	250
DQ41F	65	290	420	180	145	120	110	8-18	22	320
DQ41F	80	310	500	195	160	135	121	8-18	22	320
DQ41F	100	350	520	230	190	160	150	8-23	24	360
DQ41F	125	400	600	270	220	188	176	8-25	28	500
DQ41F	150	480	620	300	250	218	204	8-25	30	700
DQ41F	200	600	720	375	320	282	260	12-30	38	900

低溫球閥,超低溫球閥尺寸圖:
