您現在的位置：首頁 > 各類閥門選型 > 球閥

產品名稱：夾套球閥

產品型號：BQ41
產品口徑：DN15-200
產品壓力：1.6MPa-4.0MPa
產品材質：鑄鋼,不銹鋼等

夾套球閥,保溫夾套球閥該產品具有良好的保溫保冷特性,且閥門的通徑和管徑一至,可變徑,介質呈直線流動，阻力小，最適合容易凝固、高粘度的液體介質。同時又能有效降低管路中介質的熱量損失。整體式夾套設計，更能...

產品名稱：	夾套球閥	產品型號：	BQ41
驅動方式：	手動,電動,氣動	連接形式：	法蘭,對夾式
結構形式：	夾套式	密封結構：	軟密封,硬密封
壓力范圍：	1.6MPa-4.0MPa	公稱通徑：	DN15-200
常用材質：	鑄鋼,不銹鋼等	銘牌：	浦首品牌

夾套球閥,保溫夾套球閥該產品具有良好的保溫保冷特性,且閥門的通徑和管徑一至,可變徑,介質呈直線流動，阻力小，最適合容易凝固、高粘度的液體介質。同時又能有效降低管路中介質的熱量損失。整體式夾套設計，更能均勻地保溫、保冷。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的最高壓力為1MPa。主要用于石油、化工、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。

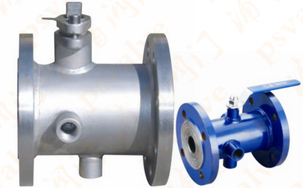

夾套球閥,保溫夾套球閥實物圖

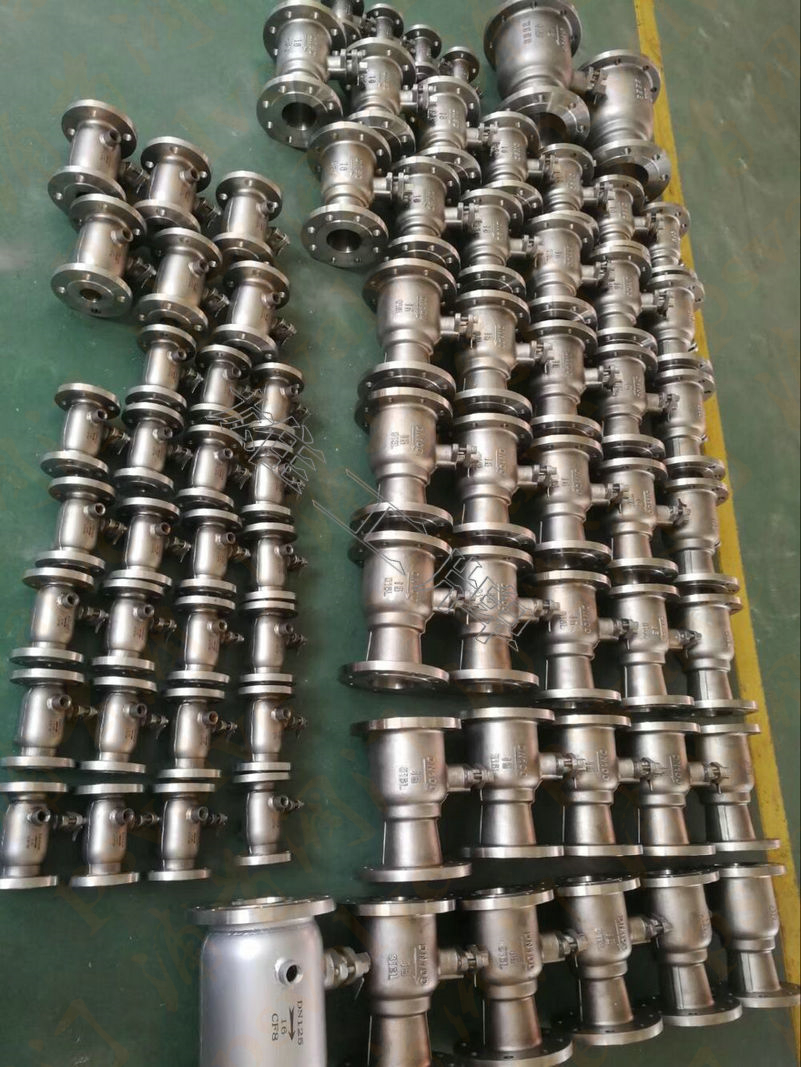

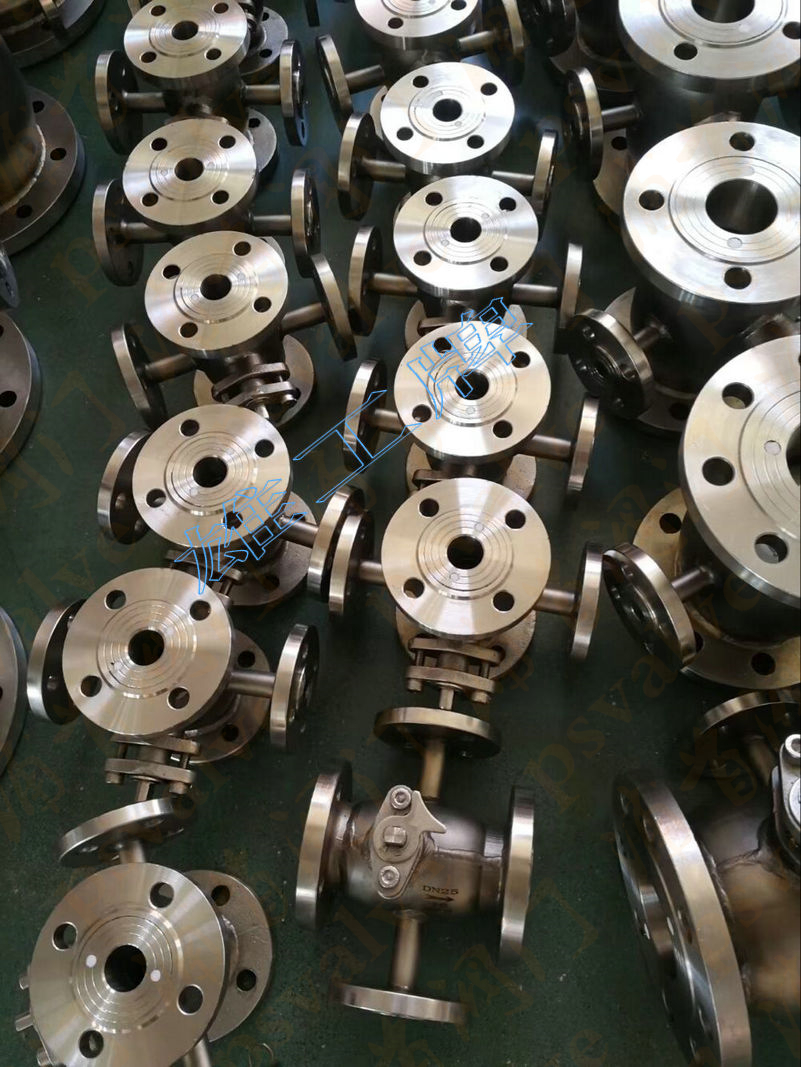

夾套球閥(圖1) 夾套球閥(圖2)

主要零件材質表：

序號	零件名稱	材質		序號	零件名稱	材質
序號	零件名稱	GB	ASTM	序號	零件名稱	GB	ASTM
1	夾套	25	A105	5	球體
2	閥座	WCB	A216-WCB	6	閥桿	1Cr13	A247-410
3	閥體	1Cr18Ni9Ti	SS304	7	填料	柔性石墨
4	密封圈	PTFE、對位聚苯		8	填料壓蓋	WCB	A216-WCB

技術規范：

設計標準	ASMEB16.34GB/T12224
結構長度	ASMEB16.10GB/T12221
連接法蘭	ASMEB16.34JB/T79
驅動方式	手動、電動、氣動
試驗和檢驗	JB/T9092 API 598
適用介質	重油、膠類等易凝固介質

夾套球閥,保溫夾套球閥參數尺寸圖:

夾套球閥(圖3)
