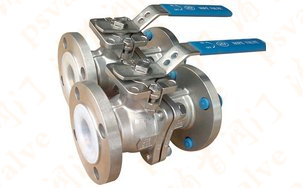

產品名稱：襯氟球閥

產品型號：Q41F46/襯F46/襯F4
產品口徑：DN15-250
產品壓力：1.0MPa-1.6MPa
產品材質：鑄鋼,不銹鋼等

襯氟球閥,襯氟塑料球閥,內襯四氟球閥,襯F46球閥具有超強的耐腐蝕性能，由于受阻于壓力、和溫度的影響，不能廣泛的使用到各個腐蝕領域上，襯氟類的氟塑料包括有PO、F46、F4、PFA最為常見的，襯氟閥門...

產品名稱：	襯氟球閥	產品型號：	Q41F46/襯F46/襯F4
驅動方式：	手動,電動,氣動	連接形式：	法蘭
結構形式：	直通式	密封結構：	PTFE
壓力范圍：	1.0MPa-1.6MPa	公稱通徑：	DN15-250
常用材質：	鑄鋼,不銹鋼等	銘牌：	浦首品牌

襯氟球閥,襯氟塑料球閥,內襯四氟球閥,襯F46球閥具有超強的耐腐蝕性能，由于受阻于壓力、和溫度的影響，不能廣泛的使用到各個腐蝕領域上，襯氟類的氟塑料包括有PO、F46、F4、PFA最為常見的，襯氟閥門。
襯氟球閥概述：
襯氟球閥，襯氟球閥就是將通用的浮動球閥進行更改，使閥體的內壁、內件外部全都覆蓋上氟塑料，凡是有介質接觸的地方都襯有氟塑料，從而達到耐腐蝕性能。
襯氟球閥適用范圍：
內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的氟塑料，故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、藥類等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果最明顯。

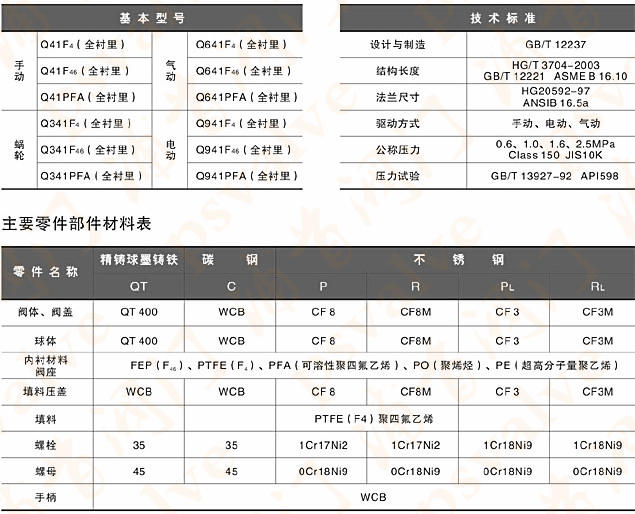

襯氟球閥基本型號

手動	Q41F4	蝸輪	Q341F4
	Q41F46		Q341F46
氣動	Q641F4	電動	Q941F4
	Q641F46		Q941F46

襯氟球閥技術規范

設計標準	GB12237
結構長度	GB12221
法蘭標準	JB/T79-94
法蘭標準	GB9113.1-26
檢驗試驗	JB/T9092-99
驅動方式	手動、電動、氣動、蝸輪

襯氟球閥主要零部件材料表

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z	C	P8	R8	R3	R3
1	閥體／閥蓋	A216-C	A216-WCB	A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
2	球體/閥桿	A216-WCB		A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
3	襯里／閥座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
4	填料/壓蓋	PTFE(F4)		A351-CF3		A351-CF3
5	填料	A216-WCB		A351-CF8		A351-CF8
6	支架	A193-B7		A194-8		A193-B8M
7	緊固螺栓	A193-B7		A193-B8M		A194-8
8	螺母	A194-2H		A194-8		A194-8
9	操作手柄	A216-WCB		A216-WCB		A216-WCB

1.0MPa主要外形和連接尺寸

公稱通經		L	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)	L	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14
20	3/4	140	105	75	55	2	16	4-φ14
25	1	150	115	85	65	2	16	4-φ14
32	5/4	165	135	100	78	2	18	4-φ18
40	3/2	180	145	110	85	3	18	4-φ18
50	2	200	160	125	100	3	20	4-φ18
65	5/2	220	180	145	120	3	20	4-φ18
80	3	250	195	160	135	3	22	4-φ18
100	4	280	215	180	155	3	22	8-φ18
125	5	320	245	210	185	3	24	8-φ18
150	6	360	280	240	210	3	24	8-φ23
200	8	457	335	295	265	3	26	8-φ23
250	10	533	390	350	320	3	28	12-φ23

1.6MPa主要外形和連接尺寸

公稱通經		L	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)	L	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14
20	3/4	130	105	75	55	2	16	4-φ14
25	1	140	115	85	65	2	16	4-φ14
32	5/4	165	135	100	78	2	18	4-φ18
40	3/2	165	145	110	85	3	18	4-φ18
50	2	203	160	125	100	3	20	4-φ18
65	5/2	222	180	145	120	3	20	4-φ18
80	3	241	195	160	135	3	22	8-φ18
100	4	305	215	180	155	3	24	8-φ18
125	5	356	245	210	185	3	26	8-φ18
150	6	394	280	240	210	3	28	8-φ23
200	8	457	335	295	265	3	30	12-φ23

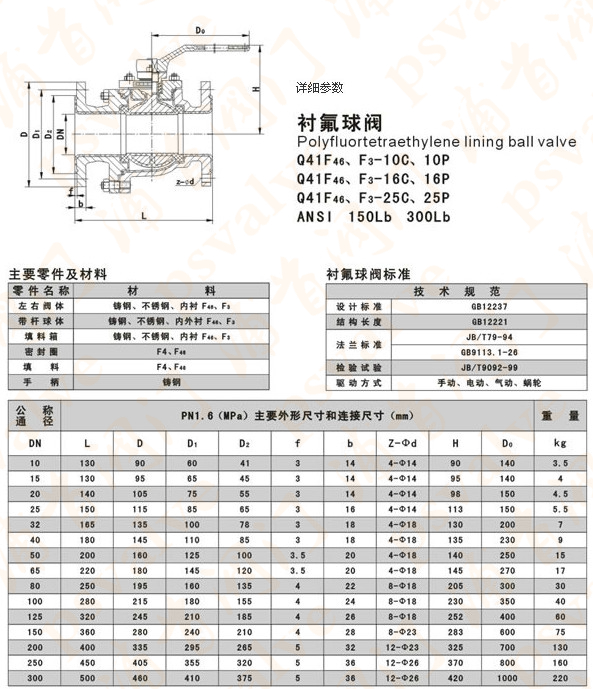

【襯氟球閥結構圖片】

襯氟球閥(圖1)
為您提供Q41F46襯氟球閥結構圖，本結構圖希望對您有所幫助。

1、Q41F46襯氟球閥結構設計的主要依據國家相關標準規定設計。

2、Q41F46襯氟球閥所采用的通用做法和標準構件圖集。

3、如有特殊Q41F46襯氟球閥構件需作結構性能檢驗時，應指出檢驗的方法與要求。

4、Q41F46襯氟球閥主要根據剖面、長度、高度、外形等作出說明。

5、Q41F46襯氟球閥所選用結構材料的品種、規格、性能及相應的產品標準。

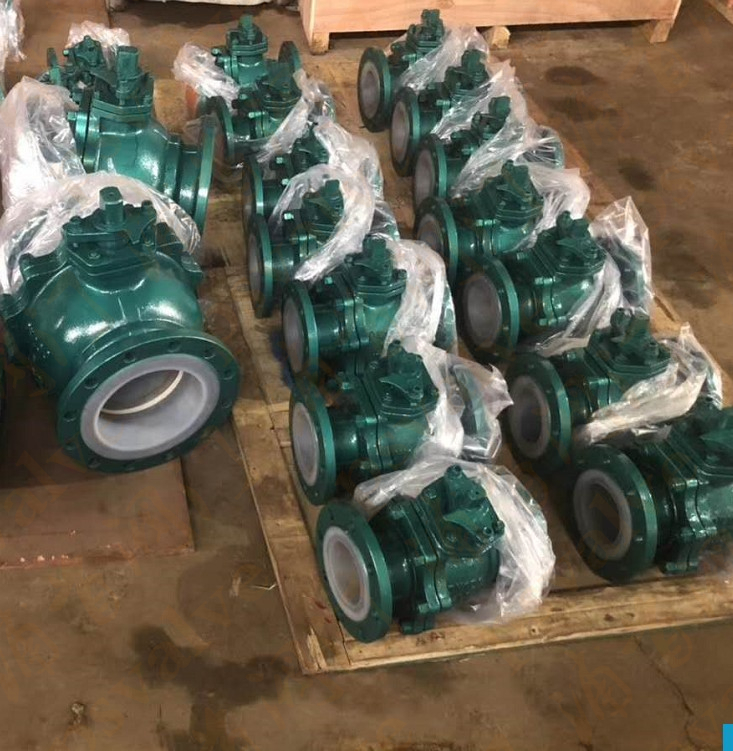

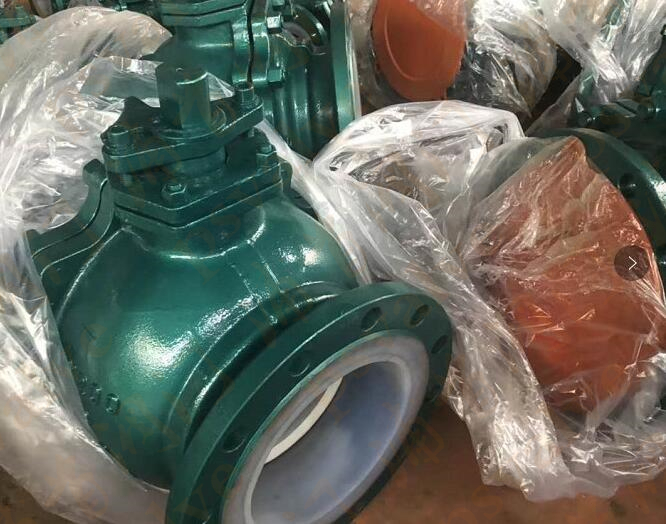

【襯氟球閥實物圖】

襯氟球閥(圖2)

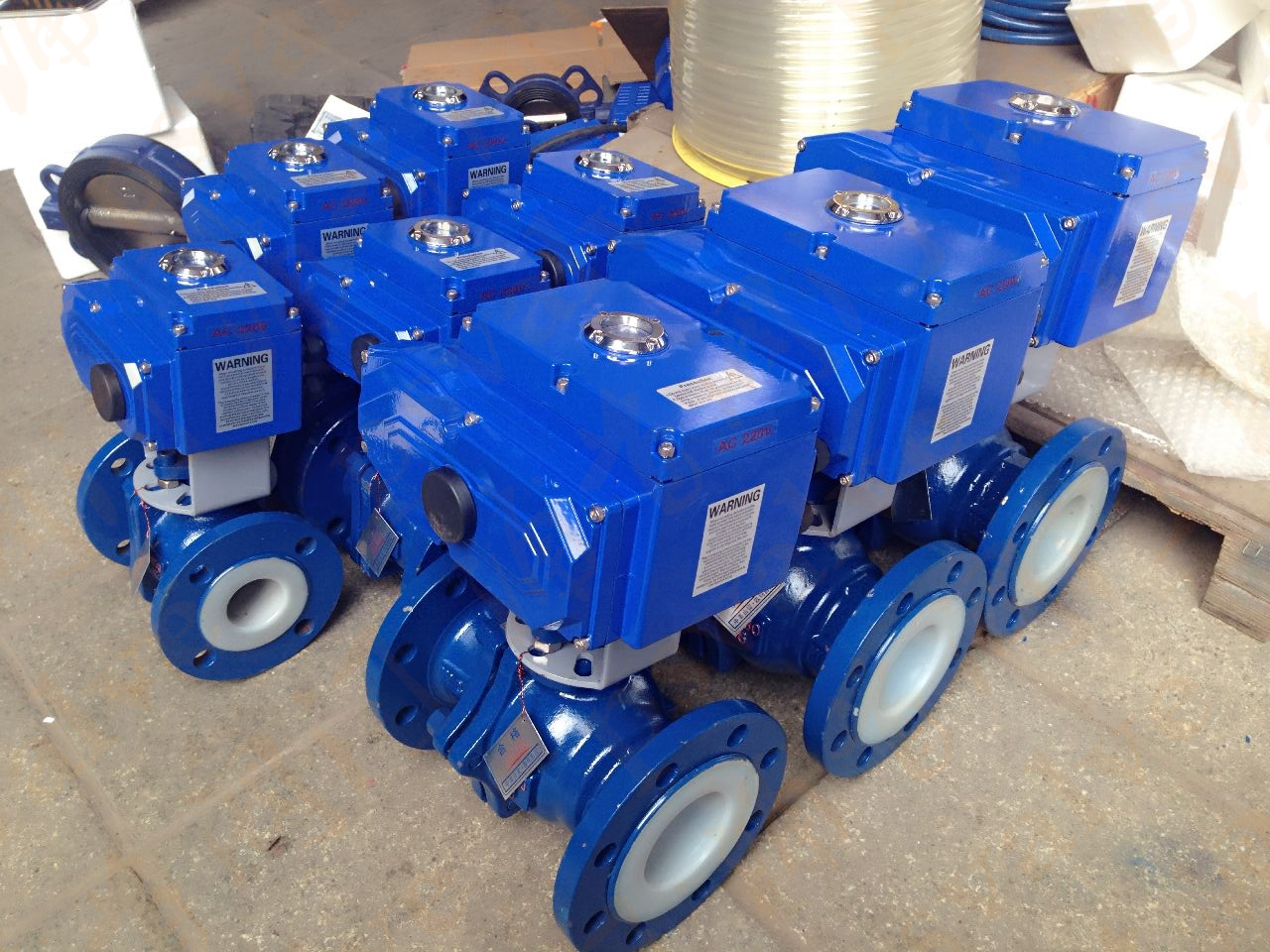

電動襯氟球閥實物圖

襯氟球閥(圖4)

【結構總結】

Q41F46襯氟球閥結構主要是給安裝單位提供具有更好的了解該Q41F46襯氟球閥的外形結構、使用時考慮到工況、環境等因數在應用中有著更合理的計劃規范，不會在安裝時產生空間使用不合理等常見問題。

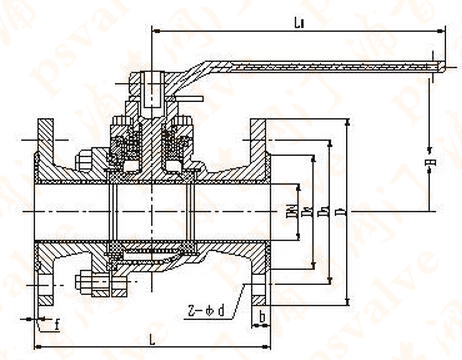

襯氟球閥_(襯氟塑料,內襯四氟,襯F46)球閥尺寸圖:
