真空蝶閥相關資料:
GI型高真空蝶閥用于接通或切斷真空管路中的氣流。高真空蝶閥適用介質為純凈空氣和非腐蝕性氣體。

高真空蝶閥主要零件材料
閥體、閥蓋、閥桿：碳鋼或不銹鋼
密封圈：NBR、氟橡膠。

高真空蝶閥主要技術性能
適用范圍： 105 ~1.3×10-4 Pa
閥門漏率： ≤1.3×10-4 Pa.L/S
適用溫度： -25~+80℃(NBR)；-30~+150℃(氟橡膠)
安裝方向： 任意
壽命：≥20000次。
高真空蝶閥原理：
閥桿插入體內，閥板固定在閥桿上，轉動900達到開關目的。
高真空蝶閥特點:
● GI系列是經過一系列改進過的蝶閥：
● 閥門能承受正壓力；
● 閥桿上下不竄動；
● 開、關有限位結構，閥板有鎖定裝置;

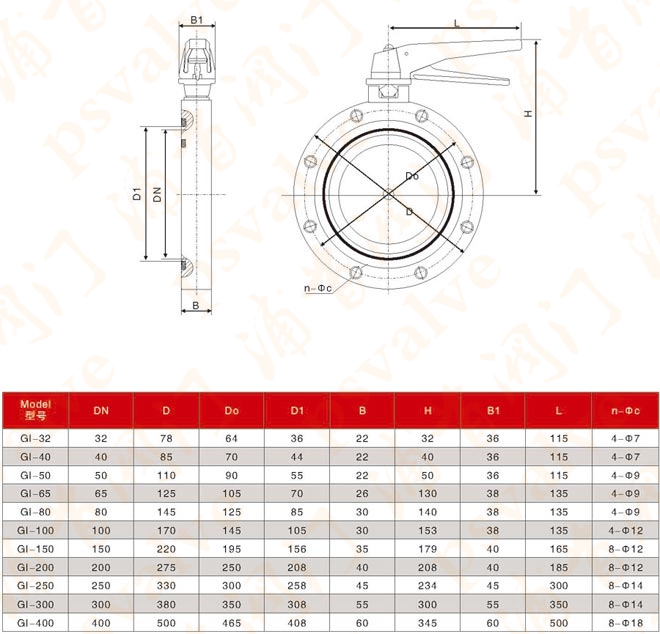

GI真空蝶閥外形及連接尺寸(mm)
