您現在的位置：首頁 > 各類閥門選型 > 閘閥

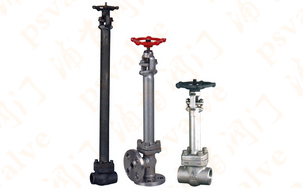

產品名稱：鍛鋼低溫閘閥

產品型號：Z61H,Z41H
產品口徑：DN15-50
產品壓力：150LB-2500LB
產品材質：鍛鋼,,低溫鋼,不銹鋼等

鍛鋼低溫閘閥試驗和檢驗：對低溫閥的主要零部件作低溫處理并每批抽樣作低溫沖擊試驗，以保證閥門在低溫工況時不脆裂，經得起低溫介質沖擊。對每臺低溫閥門進行以下試驗：1.常溫殼體強度試驗；2.常溫低壓上密封試...

產品名稱：	鍛鋼低溫閘閥	產品型號：	Z61H,Z41H
驅動方式：	手輪	連接形式：	焊接,螺紋,承插焊,法蘭,對焊
結構形式：	閘板	密封結構：	硬密封
壓力范圍：	150LB-2500LB	公稱通徑：	DN15-50
常用材質：	鍛鋼,,低溫鋼,不銹鋼等	銘牌：	浦首品牌

鍛鋼低溫閘閥試驗和檢驗：
對低溫閥的主要零部件作低溫處理并每批抽樣作低溫沖擊試驗，以保證閥門在低溫工況時不脆裂，經得起低溫介質沖擊。
對每臺低溫閥門進行以下試驗：
1.常溫殼體強度試驗；
2.常溫低壓上密封試驗；
3.常溫低壓密封試驗；
4.低溫上密封氣密試驗（有上密封時）；
5.低溫氣密封試驗等，以確保整臺低溫閥門符合標準的規定；
6.對主要零部件作低溫處理并每批抽樣作低溫沖擊試驗，以保證閥門在低溫工況時不脆裂，經得起低溫介質沖擊；
7.低溫（深冷）閥門均按相應材料規范進行低溫處理和沖擊試驗
8.搞靜電功能更加強大，閥體與閥桿或內件與閥體間導通電阻小于1歐姆。

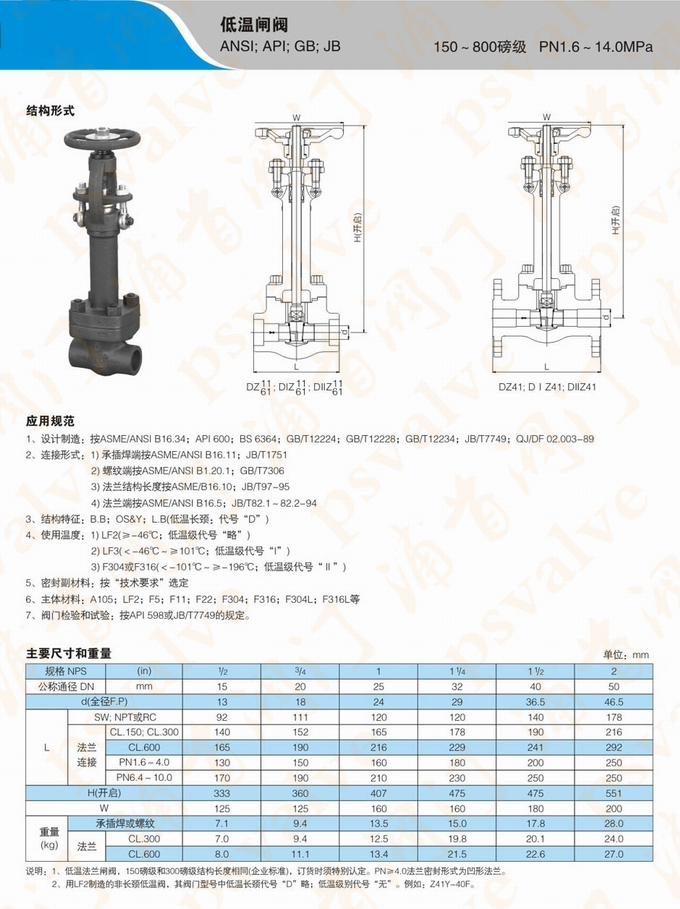

鍛鋼低溫閘閥設計與制造標準：DZ61/41 H/X

●設計與制造：ANSIB16.34API600API602
●法蘭尺寸：ANSIB16.5
●壓力溫度：ANSIB1.20.1
●結構長度：ANSIB16.10
●對焊連接尺寸：ANSIB16.11
●檢驗與試驗：API598

設計結構與特征:

低溫閘閥符合 API602，MSS-SP-118和BS6364。檢驗與測試按API598，標記按MSS-SP-25。

標準材質細表

序號	零件名稱	AStoASTM		SStoASTM
序號	零件名稱	LF2	LF3	F304(L)	F316(L)
1	閥體	A350LF2	A350LF3	A182F304(L)	A182F316(L)
2	閥座	A276420	A276410	A276304(L)	A276316(L)
3	閘板	A350LF2	A350LF3	A182F304(L)	A182F316(L)
4	墊片	316夾柔性石墨		316夾PTFE
5	閥蓋	A350LF2	A350LF3	A182F304(L)	A182F316(L)
6	螺栓	A193B7	A193B7	A193B8	A193B8M
7	閥桿	A182F6	A182F6	A182F304(L)	A182F316(L)
8	填料	A276420		A276 304
9	銷釘	A193B7	A193B16	A193B8	A193B8M
10	活節螺栓	A276410		A182F304(L)	A182F316(L)
11	填料壓套	A105	A182F11	A182F304(L)	A182F316(L)
12	填料壓板	A1942H	A1944	A1948	A1948M
13	螺母	A1942H	A1944	A1948	A1948M
14	閥桿螺母	A276420
15	潤滑墊片	A473431
16	銘牌	CVKST
17	緊鎖螺母	A1942H	A1944	A1948	A1948M
18	手輪	A197
適用溫度		≥—40℃	≥—101℃	≥—196℃
