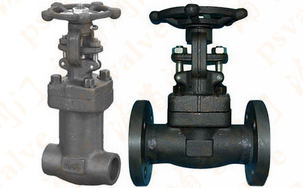

鍛鋼波紋管閘閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。

2.閥瓣采用錐形設計，密封面與介質成流線形，密封性能更好，使用壽命更長；
3.雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準；
4.閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油；
5.人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠；
鍛鋼波紋管閘閥應用：石油、化工、制藥、化肥、電力等行業。

應用規范
1、設計制造：BS5352；MSS-SP-177
2、連接端尺寸：
(1)、承插口尺寸按ANSIB16.11;JB/T1751
(2)、螺紋端尺寸按ANSIB1.20.1;JB/T7306
(3)、對焊端尺寸按ANSIB16.25;JB/T12224
(4)、法蘭端尺寸按ANSIB16.5;JB79
3、閥門檢查各實驗：AP1598;GB/T13927;JB/T9092
4、結構特征：螺栓鏈接閥蓋（B.B）和明桿支架（OS&Y）或焊接閥蓋（W.B）和明桿支架（OS&Y）
5、材料按ANSI/ASTM的規定
6、材料：主體材料A105;304(L);316(L)F347;F321
7、波紋管材料：304、321、316、Inconel625、HastelloyC276、Monel等

主要零件材料

PN1.6、PN.0、PN10.0
PN2.5、PN6.4、PN14.0、(Mpa) 螺栓連接閥蓋，縮經，明桿支架（OP&Y）
承插或螺紋，按JB/T1751-95(SW);GB/T7306-881(RC);
設計按GB/T12224-89;GB/T12228-89;JB/T450-92

主要連接尺寸

鍛鋼波紋管閘閥相關尺寸圖：
