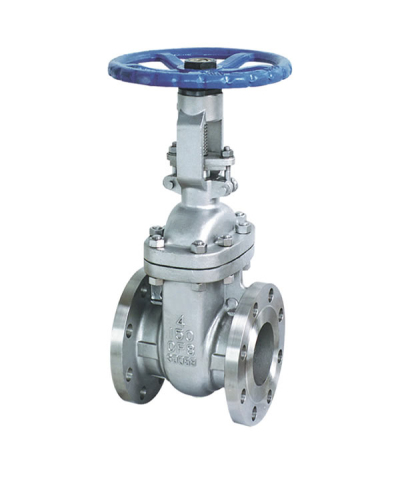

產品名稱：美標閘閥

產品型號：Z41W
產品口徑：1"-24"
產品壓力：150LB,300LB,600LB
產品材質：304,316,316L,2205,2507等不銹鋼

NO. 零件名稱 Qty. 材料 NO. 零件名稱 Qty. 材料 1 閥體 1 WCB 13 壓母 1 1035 2 閥座 2 A105+HF 14 手輪 1 60-40-189 3 閘板 1 WCB+F6 15 鎖母 1 A29 1035 4 ..

主要零件材質

零件名稱 Part Name	CF8系列 Line	CF3系列 Line	CF8M系列 Line	CF3M系列 Line	WCB系列 Line
閥體/閥蓋 Body/Cap	CF8	CF3	CF8M	CF3M	WCB
閥板 Brake	CF8	CF3	CF8M	CF3M	WCB
閥桿 Stem	F304	F304L	F316	F316L	1Cr13
填料 Stem Packing	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨 Graphite
墊片 Gasket	PTFE+304	PTFE+304L	PTFE+316	PTFE+316L	石墨 Graphite+304
壓蓋 Gland Flange	CF8	CF3	CF8M	CF3M	WCB
填料壓環 Stuffing Ring	304	304L	316	316L	1CrMoA
螺栓 Bolt	A193-B8	A193-B8	A193-B8	A193-B8	35GrMoA
螺母 Nut	A194-8M	A194-8M	A194-8M	A194-8M	45

主要連接尺寸

型號Type	規格Size(mm)		尺寸（mm）
型號Type	inch	DN	L	D	D1	D2	b	Z-d	H	D0
Z41W-150LB	1/2"	15	108	89	60.5	35	12	4-15	155	120
	3/4"	20	117	98	70	43	13	4-15	160	120
	1"	25	127	108	79.5	51	14.5	4-15	200	140
	1-1/4"	32	140	117	89	64	16	4-15	245	160
	1-1/2"	40	165	127	98.5	73	17.5	4-15	285	180
	2"	50	178	152	120.5	92	19.5	4-19	315	200
	2-1/2"	65	190	178	139.5	105	22.5	4-19	375	220
	3"	80	203	190	152.5	127	24	4-19	400	240
	4"	100	229	229	190.5	157	24	8-19	460	280
	5"	125	254	254	216	186	24	8-22	540	300
	6"	150	267	279	241.5	216	26	8-22	620	320
	8"	200	292	343	298.5	270	29	8-22	800	400
	10"	250	330	406	362	324	31	12-25	850	450
	12"	300	356	483	432	381	32	12-25	1000	500
	14"	350	381	533	476	413	35	12-29	1300	600
	16"	400	406	597	540	470	37	16-29	1400	600
	18"	450	432	635	578	533	40	16-32	1600	650
	20"	500	457	698	635	584	43	20-32	1850	650
	24"	600	508	813	749.5	692	48	20-35	2200	700
Z41W-300LB	1/2"	15	140	95	66.5	35	15	4-15	155	120
	3/4"	20	152	117	82.5	43	16	4-19	160	120
	1"	25	165	124	89	51	18	4-19	200	140
	1-1/4"	32	178	133	98.5	64	19	4-19	250	160
	1-1/2"	40	190	156	114.5	73	21	4-22	290	180
	2"	50	216	165	127	92	22	8-19	330	220
	2-1/2"	65	241	190	149	105	25	8-22	385	250
	3"	80	283	210	168.5	127	29	8-22	410	280
	4"	100	305	254	200	157	32	8-22	480	300
	5"	125	381	279	235	186	35	8-22	630	350
	6"	150	403	318	270	216	37	12-22	690	350
	8"	200	419	381	330	270	41	12-25	830	450
	10"	250	457	445	387.5	324	48	16-29	1003	500
	12"	300	502	521	451	381	51	16-32	1137	600
	14"	350	762	584	514.5	413	54	20-32	7489	750
	16"	400	838	648	571.5	470	57	20-35	7581	800
	18"	450	914	711	628.5	533	60	24-35	2017	850
	20"	500	991	775	686	584	64	24-35	2228	900
	24"	600	1143	914	813	692	70	24-41	2650	950
Z41W-600LB	1/2"	15	165	95	66.5	35	15	4-15	155	120
	3/4"	20	190	118	82.5	43	16	4-19	160	120
	1"	25	216	124	89	51	18	4-19	200	140
	1-1/4"	32	229	133	98.5	64	21	4-19	250	160
	1-1/2"	40	241	156	114.5	73	23	4-22	290	180
	2"	50	292	165	127	92	26	8-19	350	250
	2-1/2"	65	330	190	149	105	29	8-22	430	280
	3"	80	356	210	168	127	32	8-22	470	300
	4"	100	432	273	216	157	38	8-25	570	350
	5"	125	508	330	266.5	186	45	8-29	700	400
	6"	150	559	356	292	216	48	12-29	750	500
	8"	200	660	419	349	270	56	12-32	830	600
	10"	250	787	508	432	324	64	16-35	1210	650
	12"	300	838	559	489	381	67	20-35	1350	700
	14"	350	889	603	527	413	70	20-38	1600	750
	16"	400	991	686	603	470	77	20-41	1800	800
	18"	450	1092	743	654	533	83	20-44	2110	900
	20"	500	1194	813	724	584	89	24-44	2350	950
	24"	600	1397	940	838	692	102	24-52	2900	1000
